E3.S ドライブ・ケージおよびバックプレーンの取り付け

E3.S ドライブ・ケージおよびバックプレーンの取り付けを行うには、このセクションの説明に従ってください。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

  • ドライブ・バックプレーンの取り付け規則と順序のバックプレーンの取り付け規則と順序に従ってください。

手順

  1. E3.S 1T ケージにバックプレーン・アセンブリーを取り付けます。
    1. ケージにバックプレーン・アセンブリーを取り付けます。
    2. 4 本のねじを締め、バックプレーン・アセンブリーを固定します。

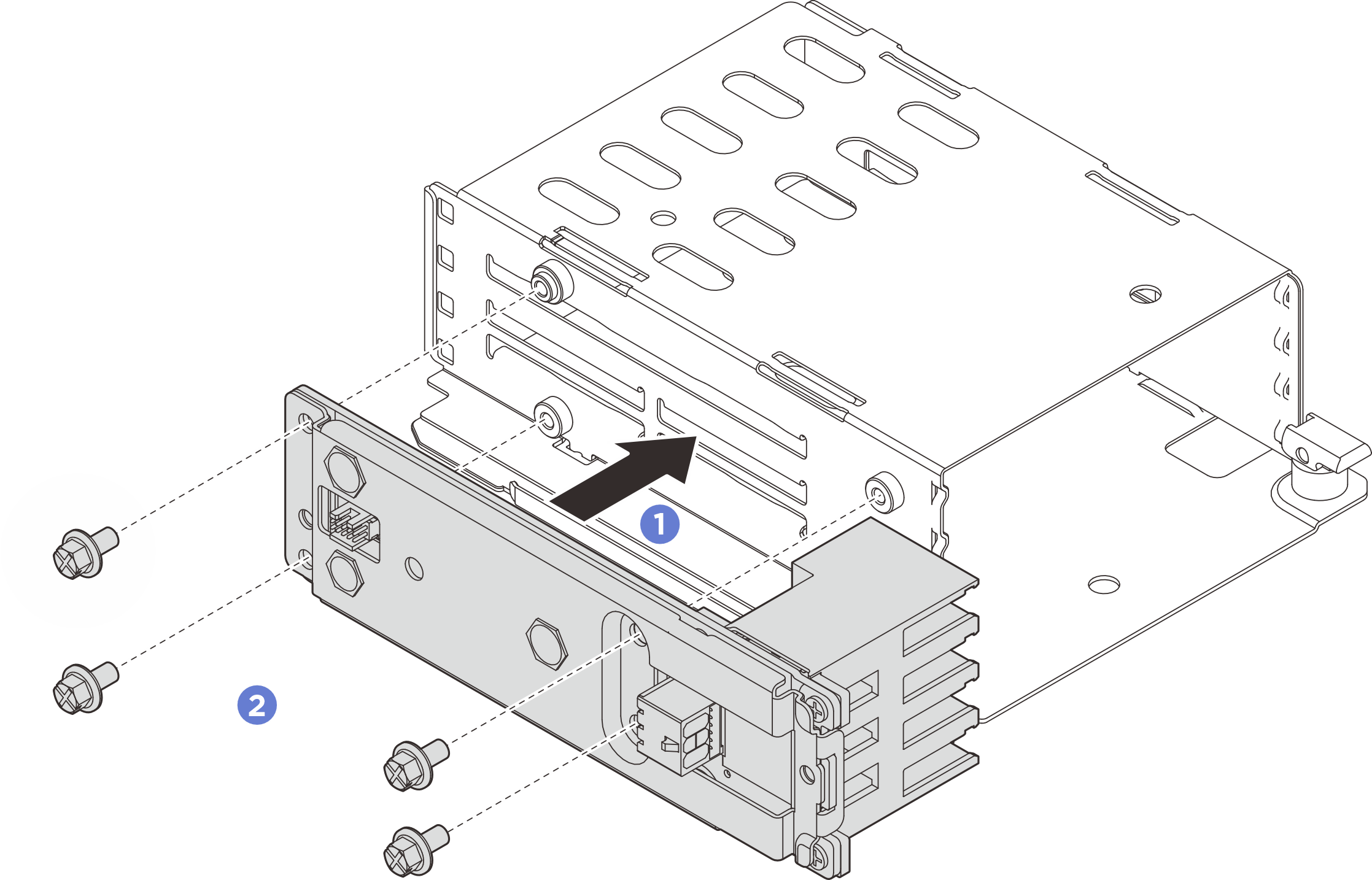

    図 1. バックプレーン・アセンブリーの取り付け
    Installing the backplane assembly
  2. 電源ケーブルおよび信号ケーブルをバックプレーンに接続します。
  3. E3.S 1T ケージを取り付けます。
    1. ラッチが開位置にあることを確認します。
    2. シャーシのガイド・ピンが所定の位置に固定されるまで、ケージをシャーシ内にスライドさせます。
    3. ラッチを押し下げてケージを固定します。

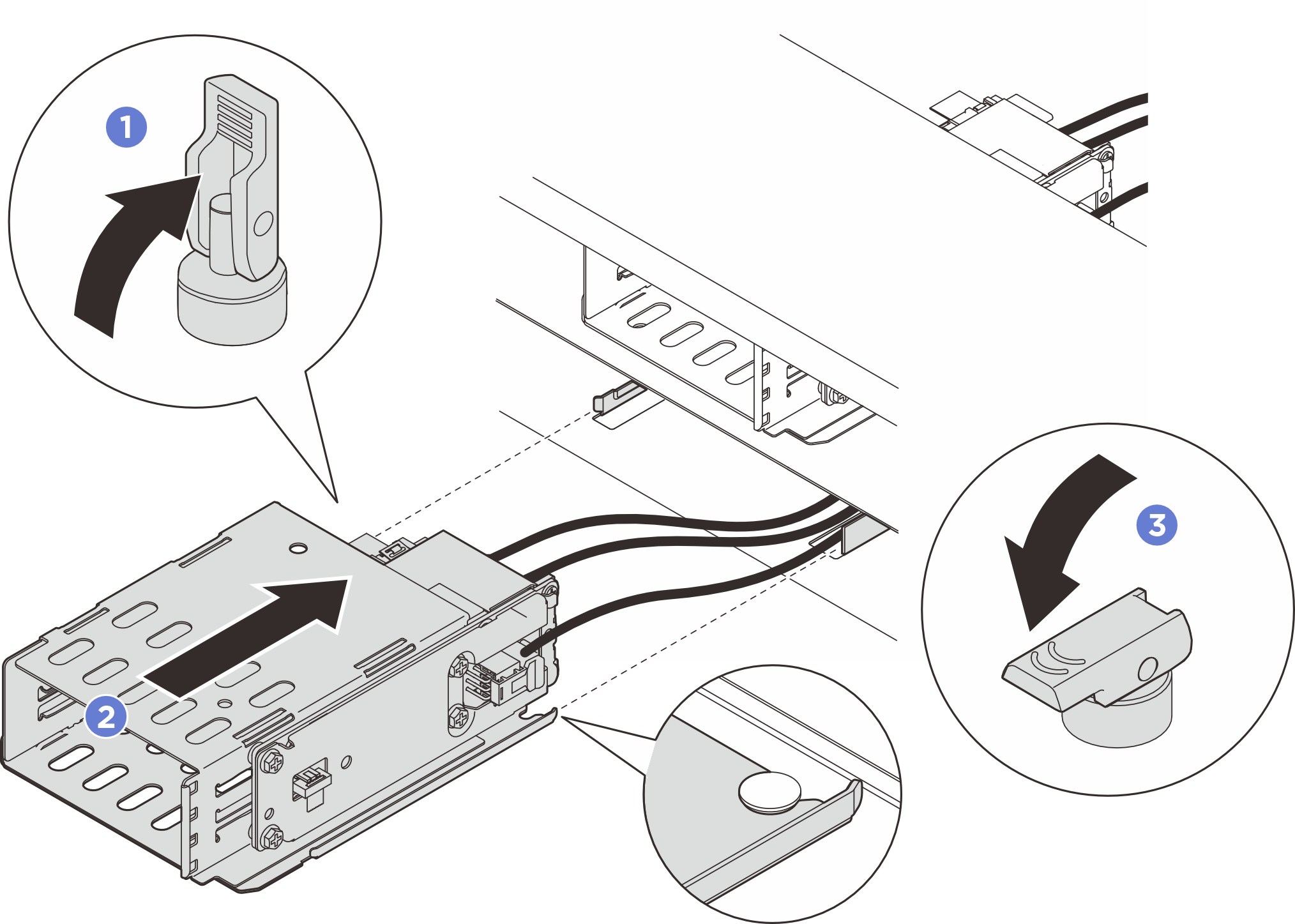

    図 2. E3.S 1T ケージの取り付け
    Installing the E3.S 1T cage
  4. 電源ケーブルおよび信号ケーブルをプロセッサー・ボードに接続します。を参照してください。

完了したら

  1. ドライブまたはドライブ・フィラーおよび E3.S ベゼルを再度取り付けます。E3.S ホット・スワップ・ドライブの取り付けを参照してください。

  2. ファンおよびファン・ケージ・アセンブリーを取り外した場合は、それらを再度取り付けます。ファンの取り付けおよび ファン・ケージの取り付けを参照してください。

  3. 前面トップ・カバーを再び取り付けます。前面トップ・カバーの取り付けを参照してください。

  4. 部品交換を完了します。部品交換の完了を参照してください。
