ファン・ケージの取り付け

ファン・ケージーを取り付けるには、このセクションの説明に従ってください。

このタスクについて

S002
disconnect all power
注意
装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。
S017
moving parts
注意
ファンの羽根が近くにあります。指や体の他の部分が触れないようにしてください。
重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

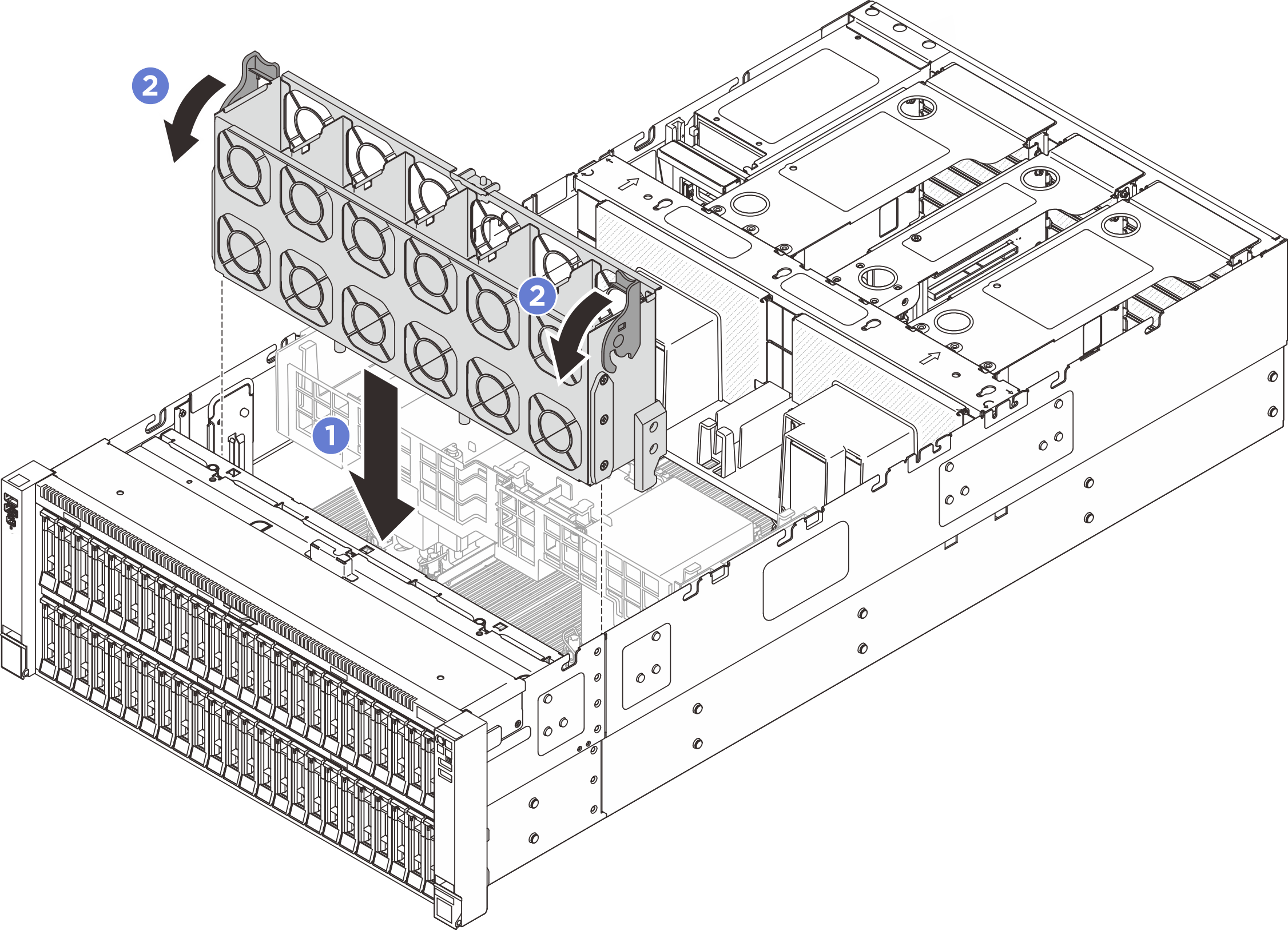

図 1. ファン・ケージの取り付け
Fan cage installation

  1. ファン・ケージのガイド・スロットをシャーシのガイド・ピンの位置に合わせ、それをシャーシ内に下ろします。
  2. 2 つのリリース・ラッチを、停止するまで下に回転させます。

完了したら

  1. ファンを再度取り付けます。ファンの取り付けを参照してください。

  2. 前面トップ・カバーを再び取り付けます。前面トップ・カバーの取り付けを参照してください。

  3. 部品交換を完了します。部品交換の完了を参照してください。
