Instalar o compartimento do ventilador

Siga as instruções nesta seção para instalar o compartimento do ventilador.

Sobre esta tarefa

S002
disconnect all power
CUIDADO
O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
S017
moving parts
CUIDADO
Lâminas móveis do ventilador perigosas nas proximidades. Mantenha os dedos e outras partes do corpo a distância.
Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

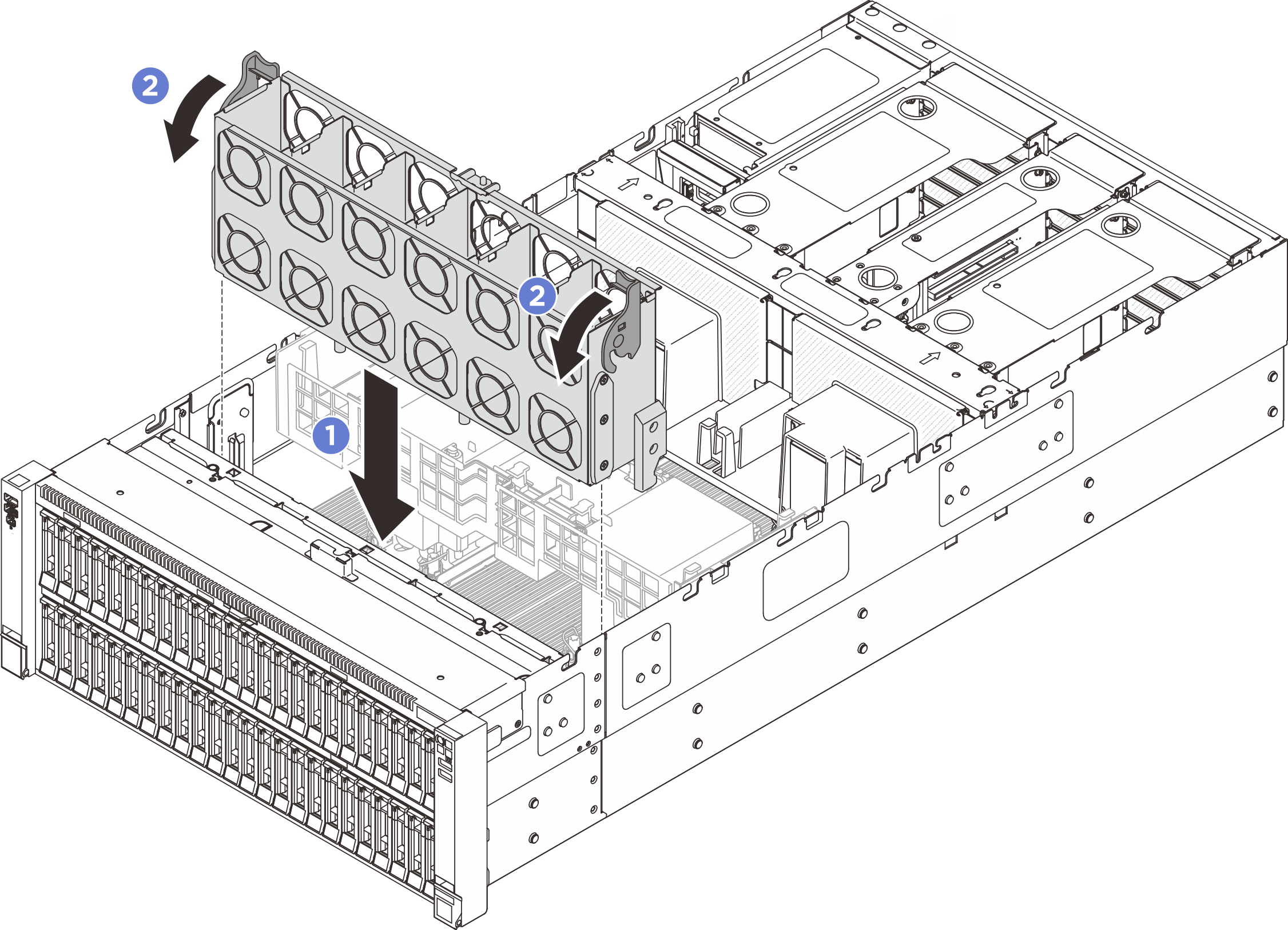

Figura 1. Instalação da grade de ventiladores
Fan cage installation

  1. Alinhe os slots-guia no compartimento do ventilador aos pinos-guia no chassi e abaixe-o no chassi.
  2. Gire as duas travas de liberação para baixo até travarem.

Depois de concluir

  1. Reinstale os ventiladores. Consulte Instalar um ventilador.

  2. Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.

  3. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
