Установка отсека вентиляторов

Следуйте инструкциям в этом разделе, чтобы установить отсек вентиляторов.

Об этой задаче

S002
disconnect all power
ОСТОРОЖНО
Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
S017
moving parts
ОСТОРОЖНО
Рядом находятся опасные движущиеся лопасти вентилятора. Не касайтесь их пальцами или другими частями тела.
Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

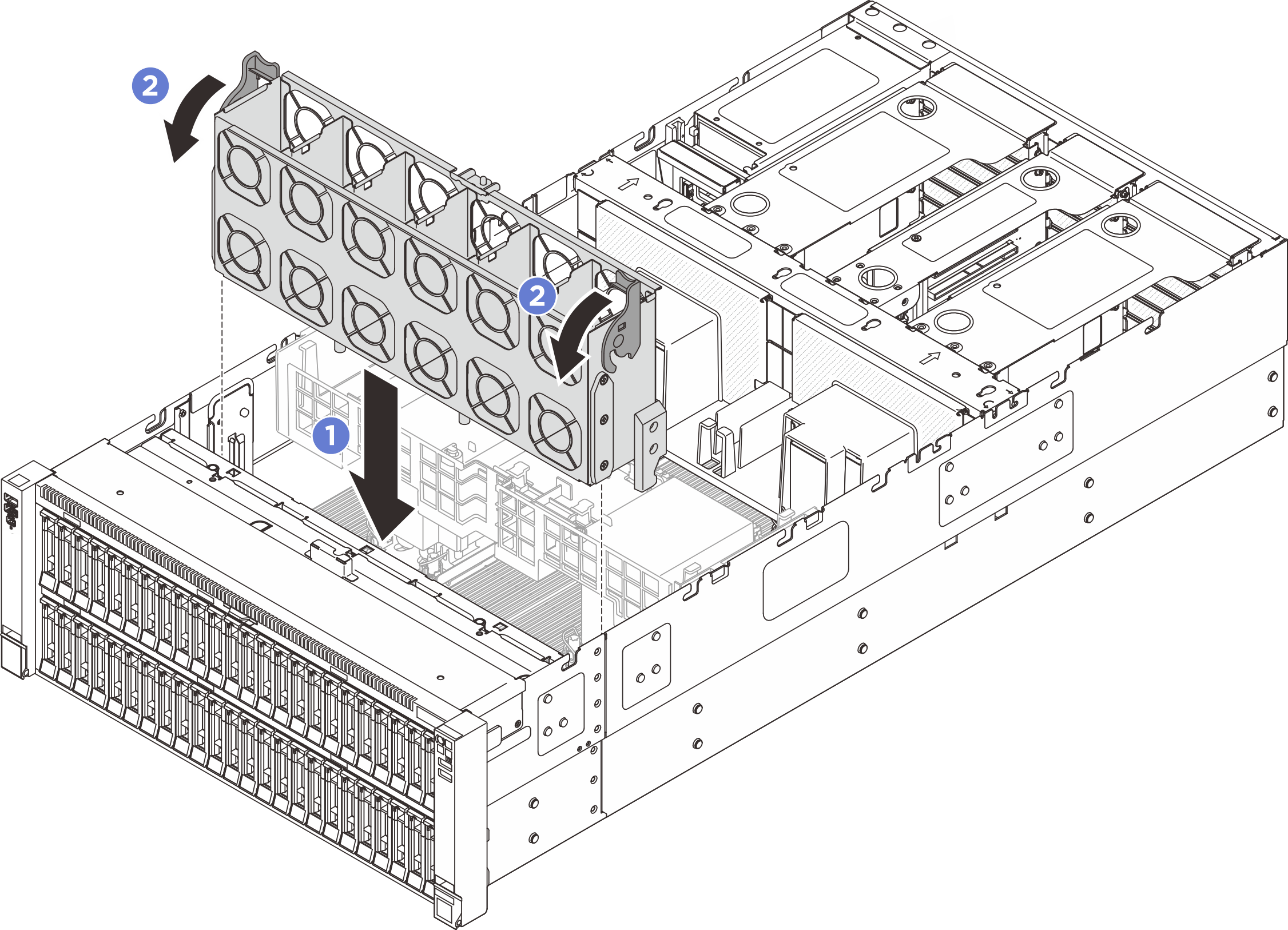

Рис. 1. Установка отсека вентиляторов
Fan cage installation

  1. Совместите направляющие пазы на отсеке вентиляторов с направляющими штырьками на раме и опустите отсек в раму.
  2. Поверните две фиксирующие защелки вниз до упора.

После завершения

  1. Установите на место вентиляторы. См. раздел Установка вентилятора.

  2. Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.

  3. Завершите замену компонентов. См. раздел Завершение замены компонентов.
