Снятие отсека вентиляторов

Следуйте инструкциям в этом разделе, чтобы снять отсек вентиляторов.

Об этой задаче

S002

ОСТОРОЖНО

Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.

S017

ОСТОРОЖНО

Рядом находятся опасные движущиеся лопасти вентилятора. Не касайтесь их пальцами или другими частями тела.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

Процедура

1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхним кожухам, или извлеките сервер из стойки. См. раздел Замена сервера.
2. Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
3. Снимите все вентиляторы. См. раздел Снятие вентилятора.
4. Снимите отсек вентиляторов.

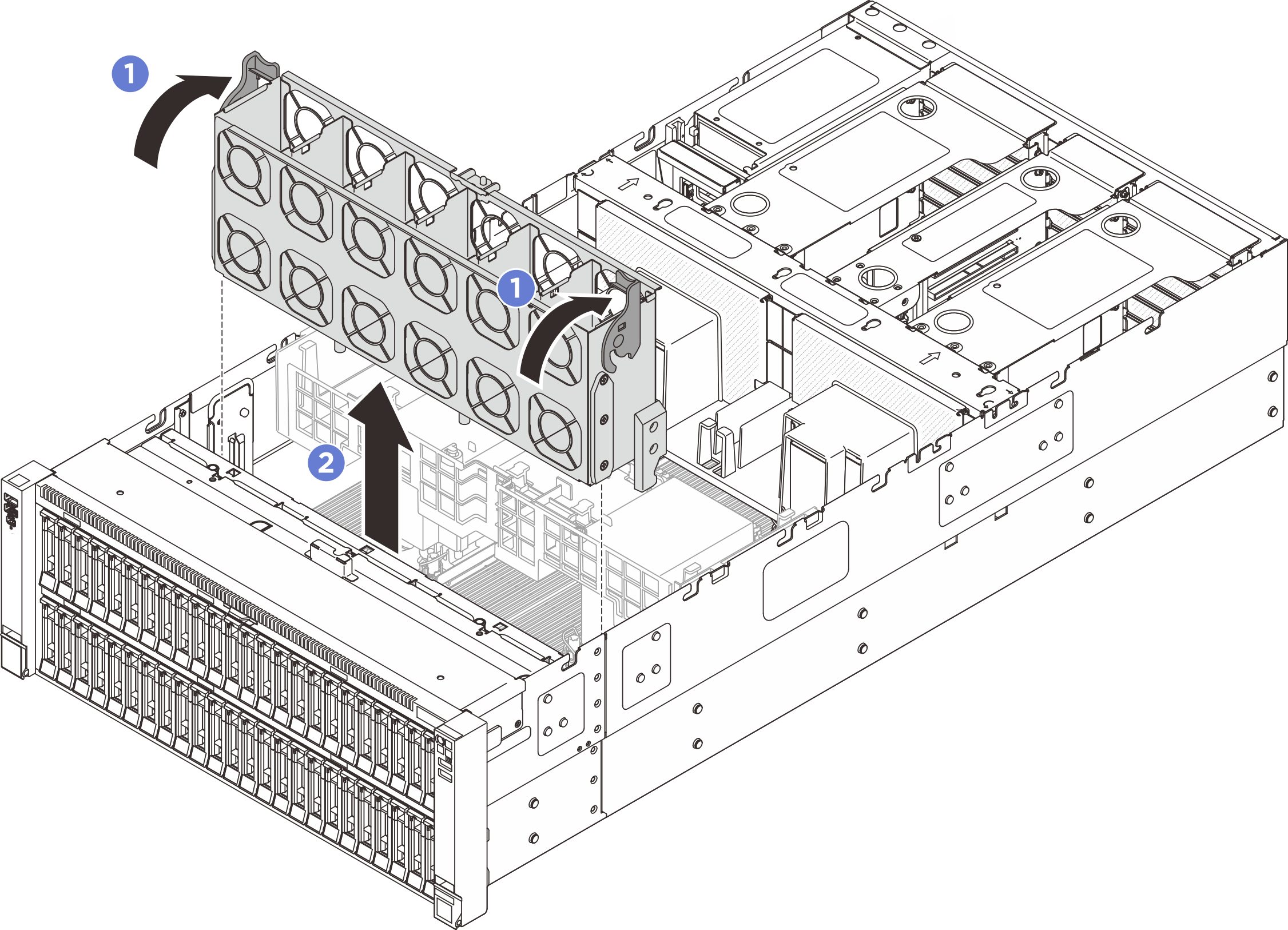

   Рис. 1. Снятие отсека вентиляторов


   1. Поверните две защелки на отсеке вентиляторов, чтобы отсоединить его от рамы.
   2. Удерживая ручки, поднимите отсек вентиляторов из рамы.
