Снятие переднего верхнего кожуха

В этом разделе приведены инструкции по снятию переднего верхнего кожуха.

Об этой задаче

S014

ОСТОРОЖНО

Могут присутствовать опасное напряжение, сильный ток и значительная энергия. Если устройство снабжено этикеткой, снимать кожух может только специалист по техническому обслуживанию.

S033

ОСТОРОЖНО

Опасная энергия. Электрическое напряжение при закорачивании металлическим предметом может вызвать нагрев, который может привести к разбрызгиванию металла и (или) ожогам.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

Процедура

1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхним кожухам, или извлеките сервер из стойки. См. раздел Замена сервера.
2. Если передний верхний кожух заблокирован, разблокируйте его с помощью отвертки (направление 2).

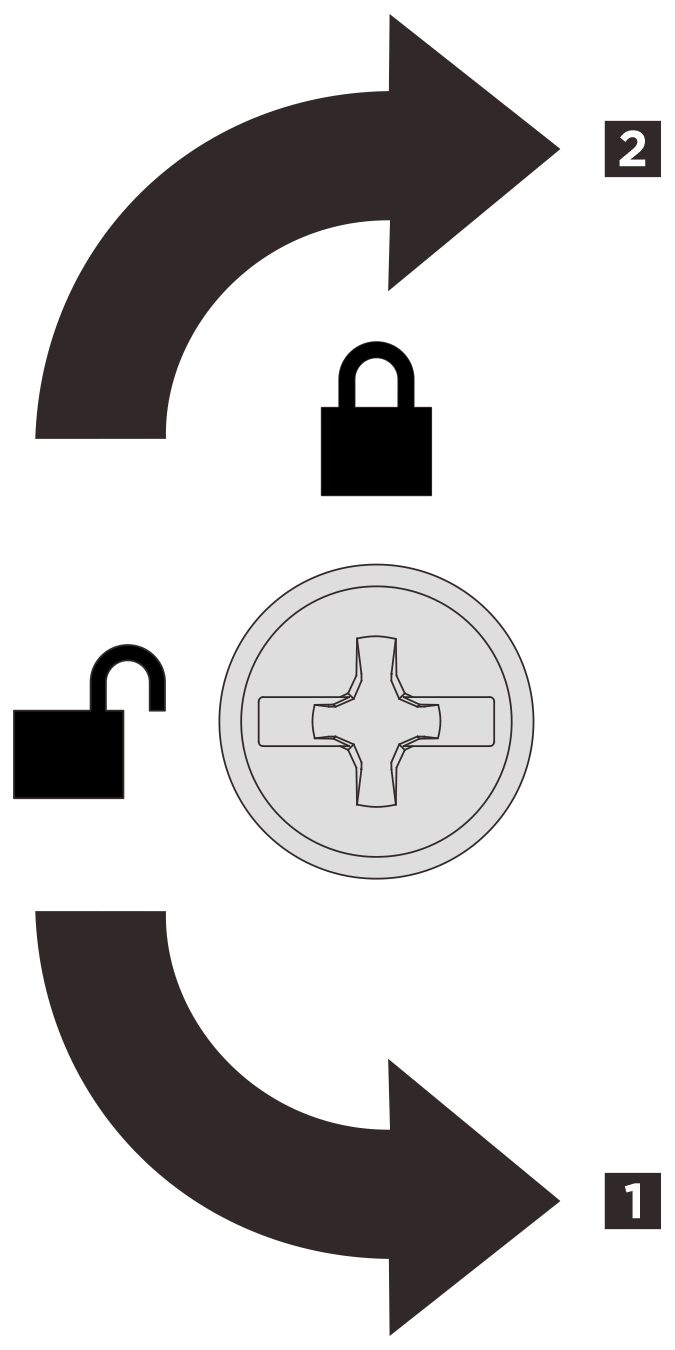

   Рис. 1. Направление блокировки/разблокировки переднего верхнего кожуха

   1 Направление разблокировки 2 Направление блокировки

3. Снимите передний верхний кожух.
   Внимание

   Для обеспечения надлежащего охлаждения и правильного воздушного потока перед включением сервера установите передний и задний верхние кожухи. Использование сервера без верхних кожухов может привести к повреждению его компонентов.

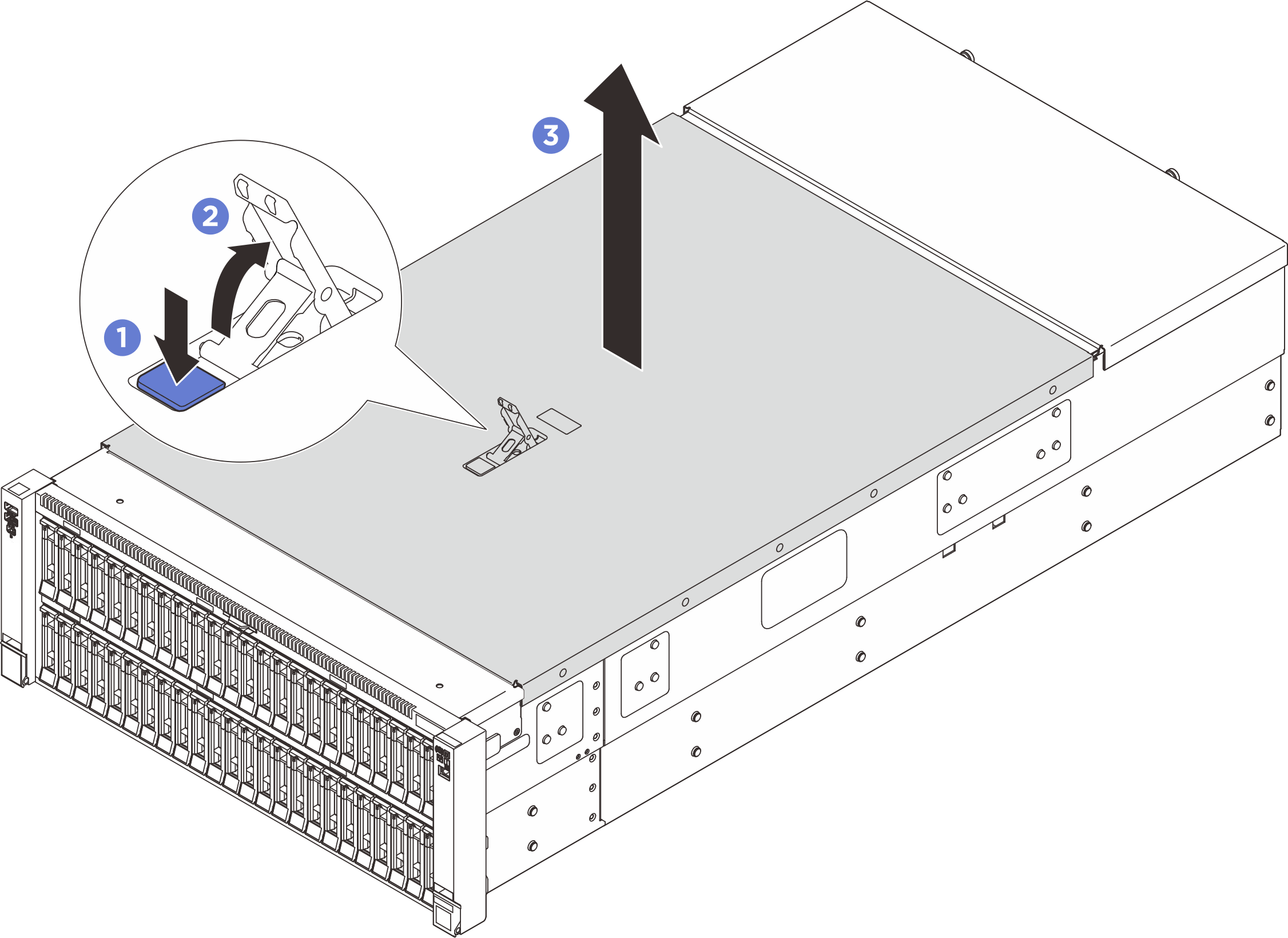

   Рис. 2. Снятие переднего верхнего кожуха


   1. Нажмите синюю кнопку на защелке переднего верхнего кожуха.
   2. Поверните конец защелки вверх, чтобы перевести ее в вертикальное положение.
   3. Поднимите передний верхний кожух, чтобы снять его.
