Vordere obere Abdeckung entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die vordere obere Abdeckung zu entfernen.

Zu dieser Aufgabe

S014

VORSICHT

Gefährliche Spannungen und Energien. Die mit entsprechenden Etikett gekennzeichneten Abdeckungen dürfen nur von einem qualifizierten Kundendiensttechniker entfernt werden.

S033

VORSICHT

Gefährliche Energie. Spannungen mit gefährlicher Energie können bei einem Kurzschluss mit Metall dieses so erhitzen, dass es schmilzt und/oder spritzt und somit Verbrennungen und/oder einen Brand verursachen kann.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
• Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

Vorgehensweise

1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zu den oberen Abdeckungen zu erhalten, oder entfernen Sie den Server aus dem Rack. Siehe Server austauschen.
2. Wenn die vordere obere Abdeckung verriegelt ist, entriegeln Sie sie mit einem Schraubendreher (Richtung 2).

   Abbildung 1. Richtung zum Verriegeln/Entriegeln der vorderen oberen Abdeckung

   1 Richtung zum Entriegeln 2 Richtung zum Verriegeln

3. Entfernen Sie die vordere obere Abdeckung.
   Achtung

   Damit eine ordnungsgemäße Kühlung und Luftzirkulation sichergestellt sind, bringen Sie die vordere und hintere obere Abdeckung vor dem Einschalten des Servers an. Wenn der Server ohne die oberen Abdeckungen betrieben wird, können die Serverkomponenten beschädigt werden.

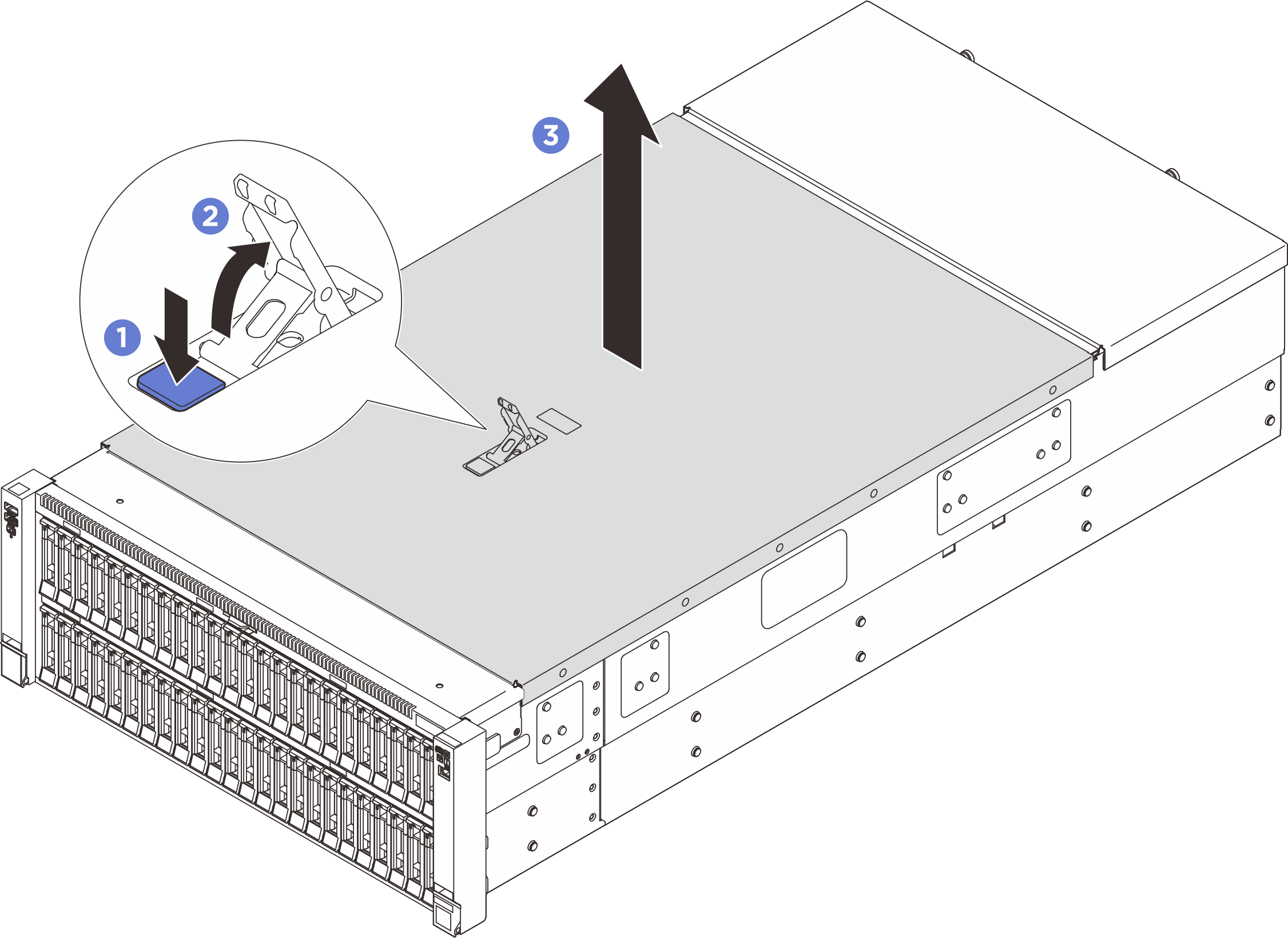

   Abbildung 2. Entfernen der vorderen oberen Abdeckung


   1. Drücken Sie auf den blauen Knopf am Entriegelungshebel der vorderen oberen Abdeckung.
   2. Drehen Sie das Ende des Hebels nach oben, bis er sich in der vertikalen Position befindet.
   3. Heben Sie die vordere obere Abdeckung an, um sie zu entfernen.
