Extracción de la cubierta superior frontal

Siga las instrucciones que aparecen en esta sección para quitar en la cubierta superior frontal.

Acerca de esta tarea

S014

PRECAUCIÓN

Es posible que existan niveles peligrosos de voltaje, corriente y energía. Solo un técnico de servicio cualificado está autorizado a extraer las cubiertas donde esté adherida la etiqueta.

S033

PRECAUCIÓN

Peligro con la energía. Los voltajes con energía peligrosa pueden provocar calentamiento cuando se ocasiona un cortocircuito con metales. Esto puede dar como resultado metales esparcidos, quemaduras o ambos.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

Procedimiento

1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a las cubiertas superiores, o quite el servidor del bastidor. Consulte Sustitución del servidor.
2. Si la cubierta superior frontal está bloqueada, desbloquéela con un destornillador (dirección 2).

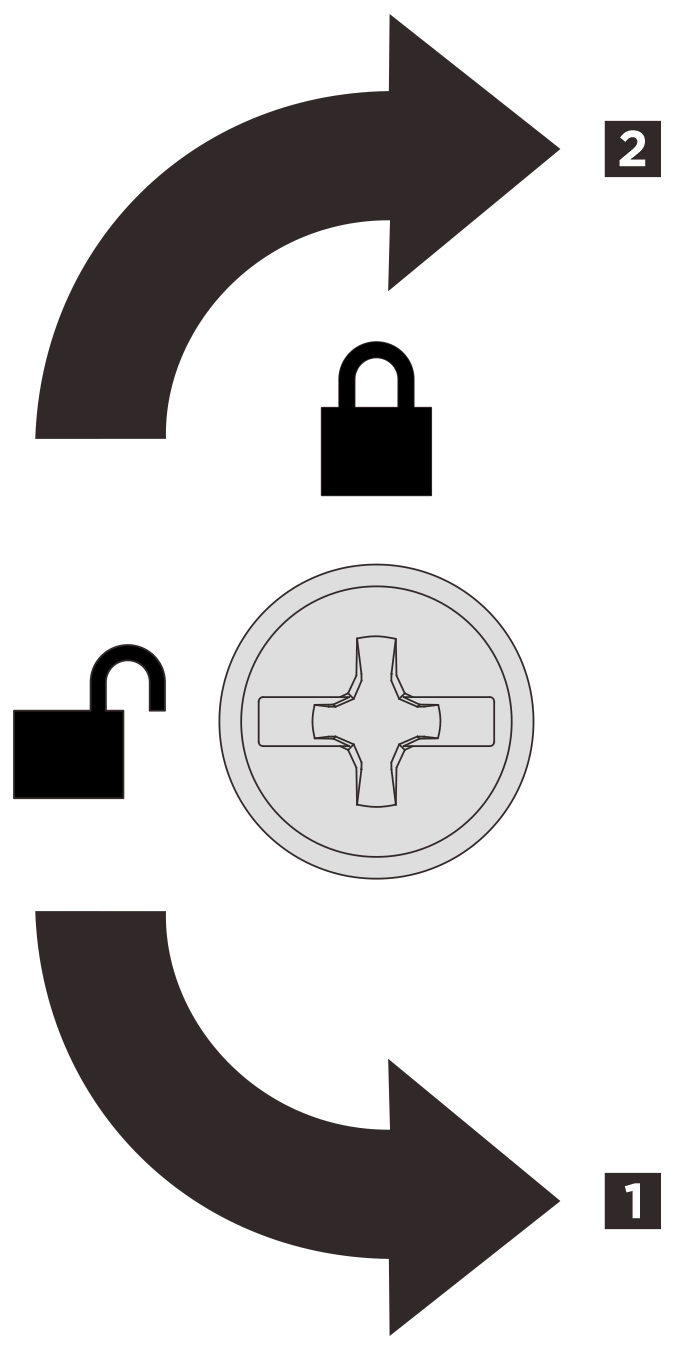

   Figura 1. Dirección de bloqueo/desbloqueo de la cubierta superior frontal

   1 Dirección de desbloqueo 2 Dirección de bloqueo

3. Quite la cubierta superior frontal.
   Atención

   Para permitir el enfriamiento y el flujo de aire adecuados, instale las cubiertas frontal y posterior antes de encender el servidor. Si utiliza el servidor sin las cubiertas superiores, podrían producirse daños en sus componentes.

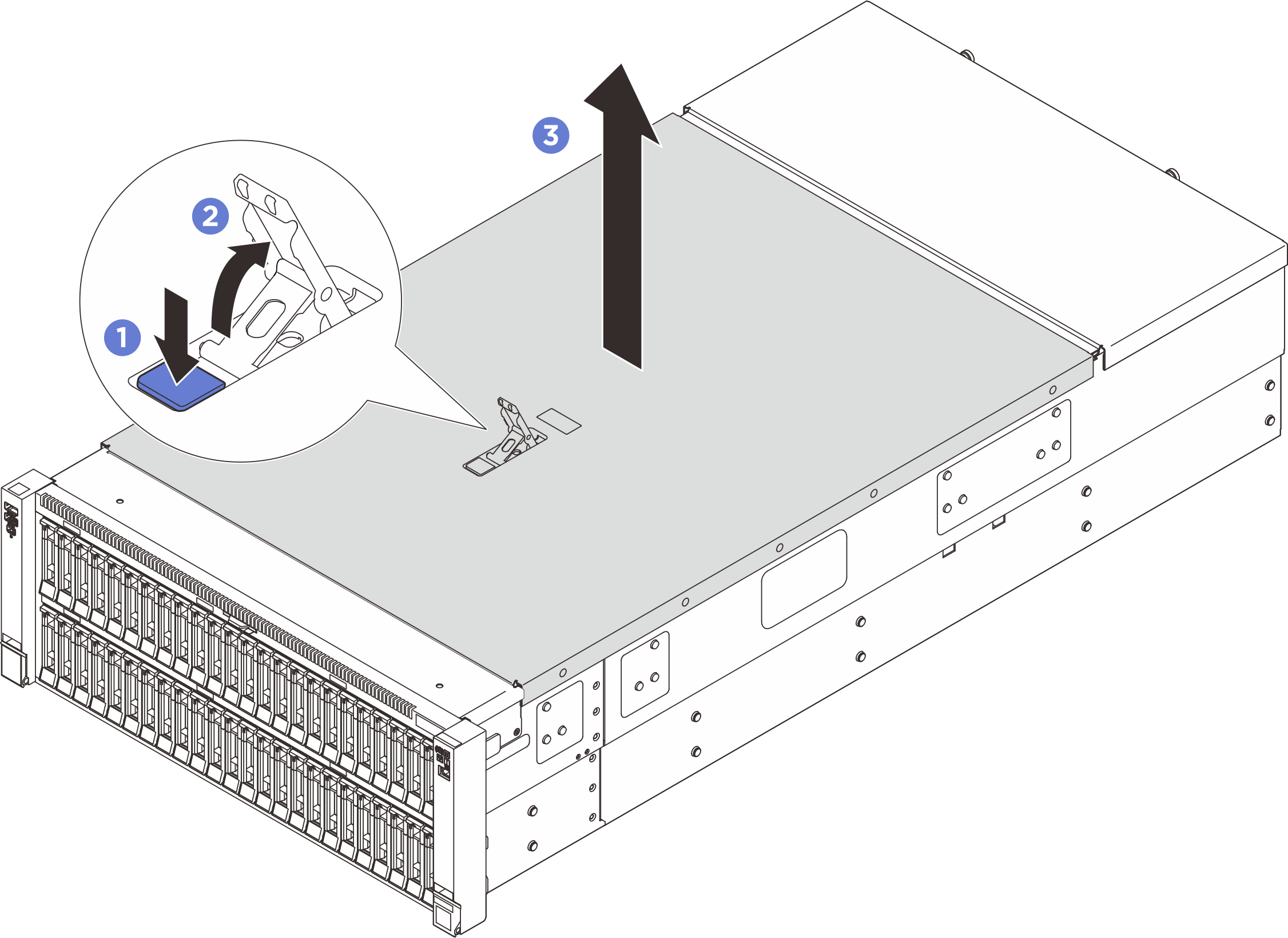

   Figura 2. Extracción de la cubierta superior frontal


   1. PResione el botón azul del pestillo de liberación de la cubierta superior frontal.
   2. Gire el extremo del pestillo hacia arriba hasta que esté en posición vertical.
   3. Levante la cubierta superior frontal para quitarla.
