Remover a tampa superior frontal

Siga as instruções nesta seção para remover a tampa superior frontal.

Sobre esta tarefa

S014

CUIDADO

Voltagens, correntes e níveis de energia perigosos podem estar presentes. Apenas um técnico de serviço qualificado está autorizado a remover as tampas onde houver etiqueta.

S033

CUIDADO

Energia perigosa presente. Voltagens com energia perigosa podem provocar aquecimento quando em curto-circuito com metal, o que pode resultar no derretimento do metal e/ou queimaduras.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

Procedimento

1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar as tampas superiores ou remover o servidor do rack. Consulte Substituição do servidor.
2. Se a tampa superior frontal estiver bloqueada, desbloqueie-a com uma chave de fenda (direção 2).

   Figura 1. Direção de bloqueio/desbloqueio da tampa superior frontal

   1 Direção de desbloqueio 2 Direção de bloqueio

3. Remova a tampa superior frontal.
   Atenção

   Para obter resfriamento e fluxo de ar adequados, instale as tampas superiores frontal e traseira antes de ligar o servidor. A operação do servidor sem as tampas superiores pode danificar componentes do servidor.

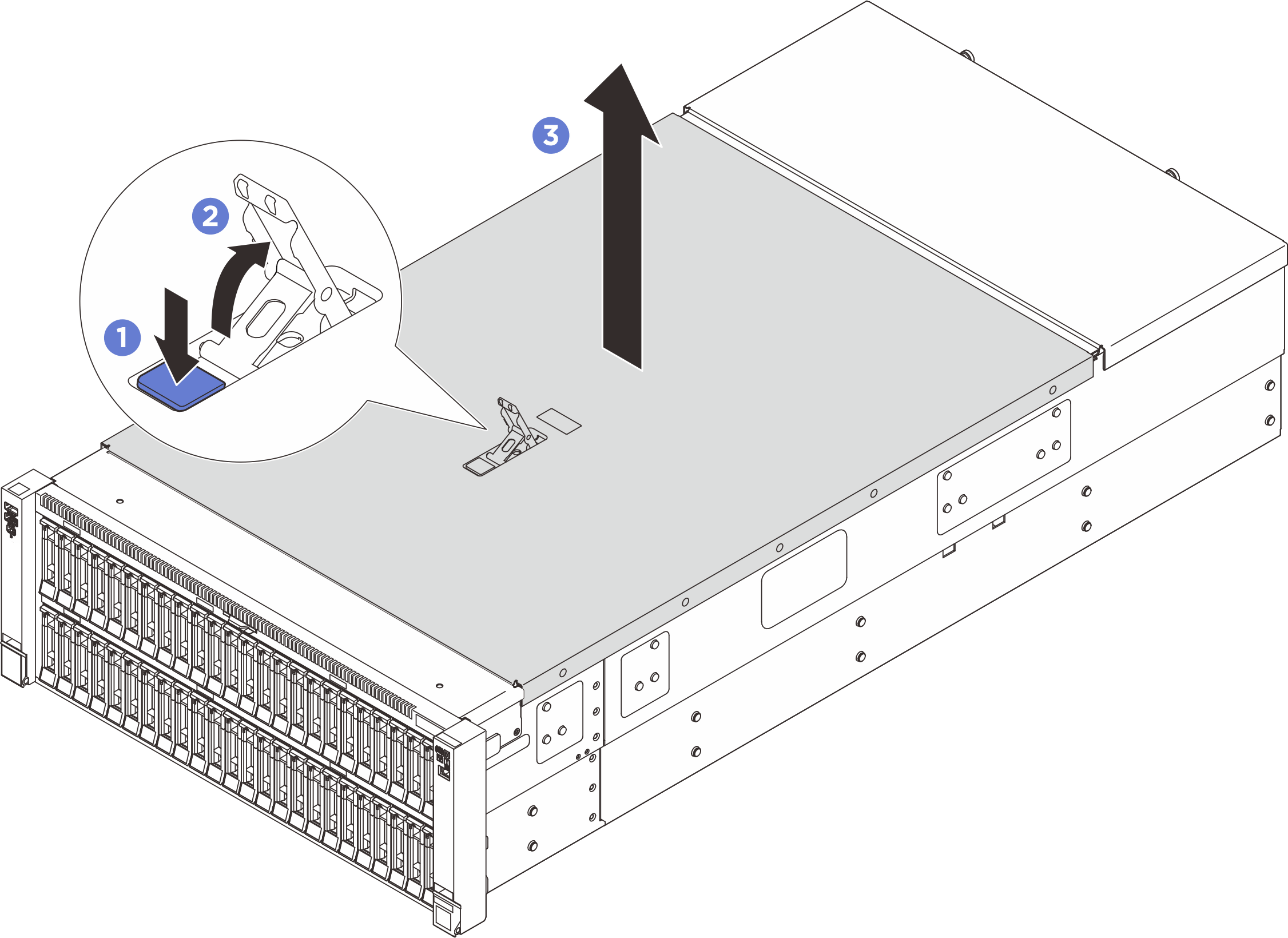

   Figura 2. Remoção da tampa superior frontal


   1. Pressione o botão azul na trava de liberação da tampa superior frontal.
   2. Gire a extremidade da trava para cima até que fique na posição vertical.
   3. Levante a tampa superior frontal para removê-la.
