Remover a tampa superior traseira

Siga as instruções nesta seção para remover a tampa superior traseira.

Sobre esta tarefa

S014

CUIDADO

Voltagens, correntes e níveis de energia perigosos podem estar presentes. Apenas um técnico de serviço qualificado está autorizado a remover as tampas onde houver etiqueta.

S033

CUIDADO

Energia perigosa presente. Voltagens com energia perigosa podem provocar aquecimento quando em curto-circuito com metal, o que pode resultar no derretimento do metal e/ou queimaduras.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

Procedimento

1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar as tampas superiores ou remover o servidor do rack. Consulte Substituição do servidor.
2. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
3. Remova a tampa superior traseira.
   Atenção

   Para obter resfriamento e fluxo de ar adequados, instale as tampas superiores frontal e traseira antes de ligar o servidor. A operação do servidor sem as tampas superiores pode danificar componentes do servidor.

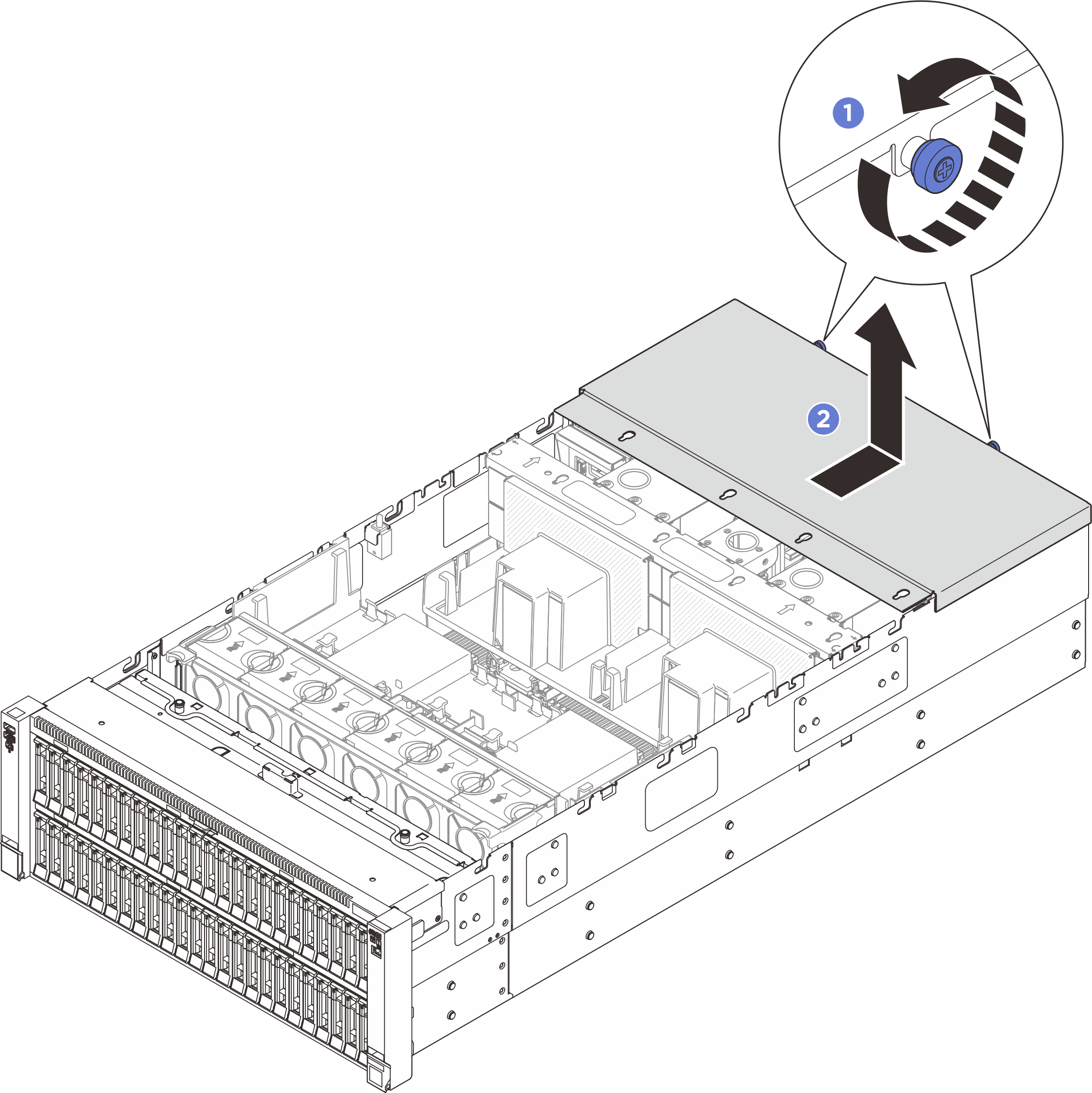

   Figura 1. Remoção da tampa superior traseira


   1. Solte os dois parafusos de aperto manual na parte posterior do servidor.
   2. Deslize a tampa superior traseira em direção à parte traseira do servidor e levante-a para removê-la.
