Снятие заднего верхнего кожуха

В этом разделе приведены инструкции по снятию заднего верхнего кожуха.

Об этой задаче

S014

ОСТОРОЖНО

Могут присутствовать опасное напряжение, сильный ток и значительная энергия. Если устройство снабжено этикеткой, снимать кожух может только специалист по техническому обслуживанию.

S033

ОСТОРОЖНО

Опасная энергия. Электрическое напряжение при закорачивании металлическим предметом может вызвать нагрев, который может привести к разбрызгиванию металла и (или) ожогам.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

Процедура

1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхним кожухам, или извлеките сервер из стойки. См. раздел Замена сервера.
2. Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
3. Снимите задний верхний кожух.
   Внимание

   Для обеспечения надлежащего охлаждения и правильного воздушного потока перед включением сервера установите передний и задний верхние кожухи. Использование сервера без верхних кожухов может привести к повреждению его компонентов.

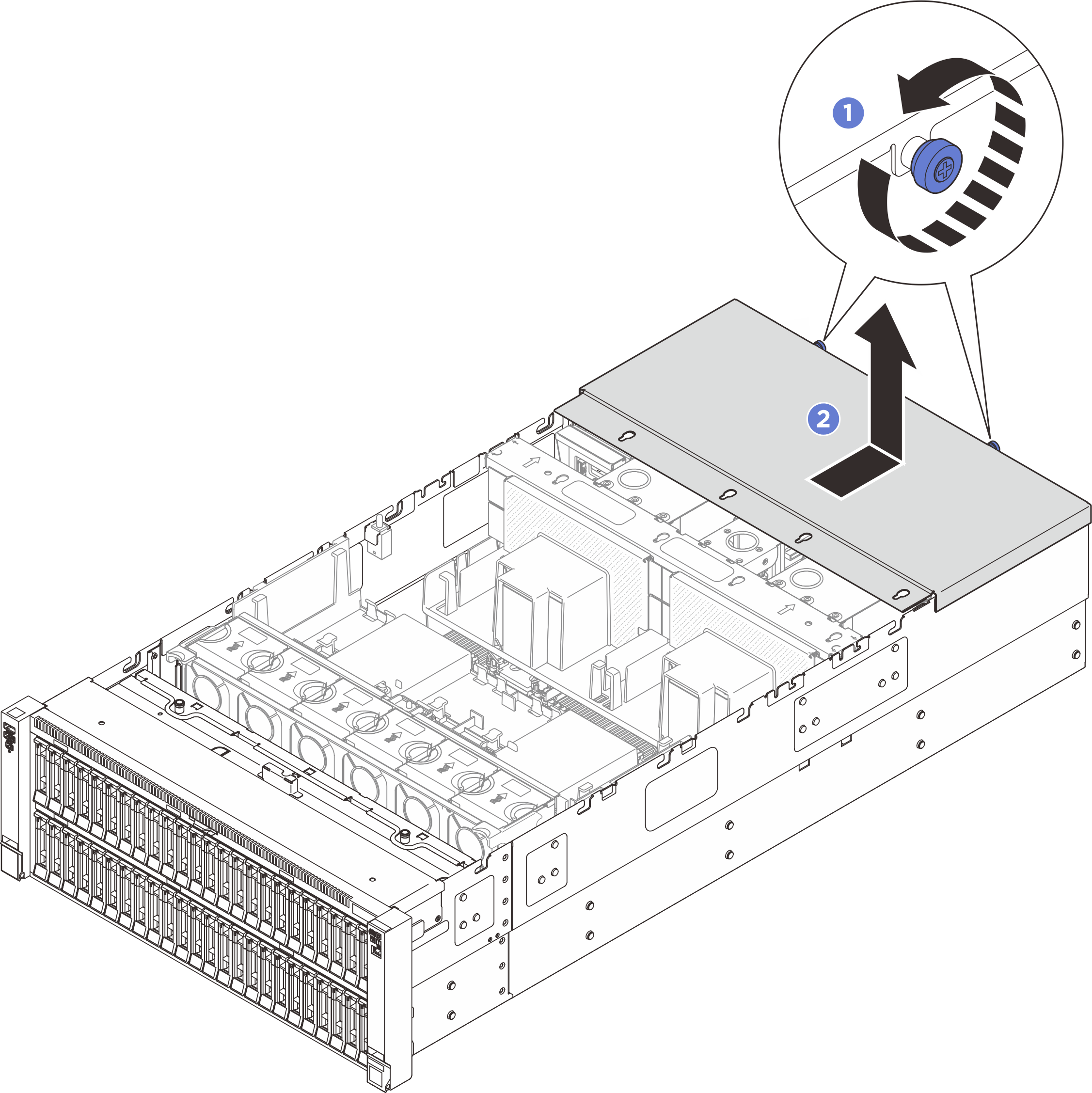

   Рис. 1. Снятие заднего верхнего кожуха


   1. Ослабьте два барашковых винта с задней стороны сервера.
   2. Сдвиньте задний верхний кожух к задней части сервера и поднимите его, чтобы снять.
