Установка заднего верхнего кожуха

В этом разделе приведены инструкции по установке заднего верхнего кожуха.

S014

ОСТОРОЖНО

Могут присутствовать опасное напряжение, сильный ток и значительная энергия. Если устройство снабжено этикеткой, снимать кожух может только специалист по техническому обслуживанию.

S033

ОСТОРОЖНО

Опасная энергия. Электрическое напряжение при закорачивании металлическим предметом может вызвать нагрев, который может привести к разбрызгиванию металла и (или) ожогам.

Об этой задаче

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
• Убедитесь, что все кабели, адаптеры и другие компоненты установлены правильно и в сервере не осталось никаких инструментов и деталей.
• Убедитесь в правильности прокладки всех внутренних кабелей. См. раздел Прокладка внутренних кабелей.

Процедура

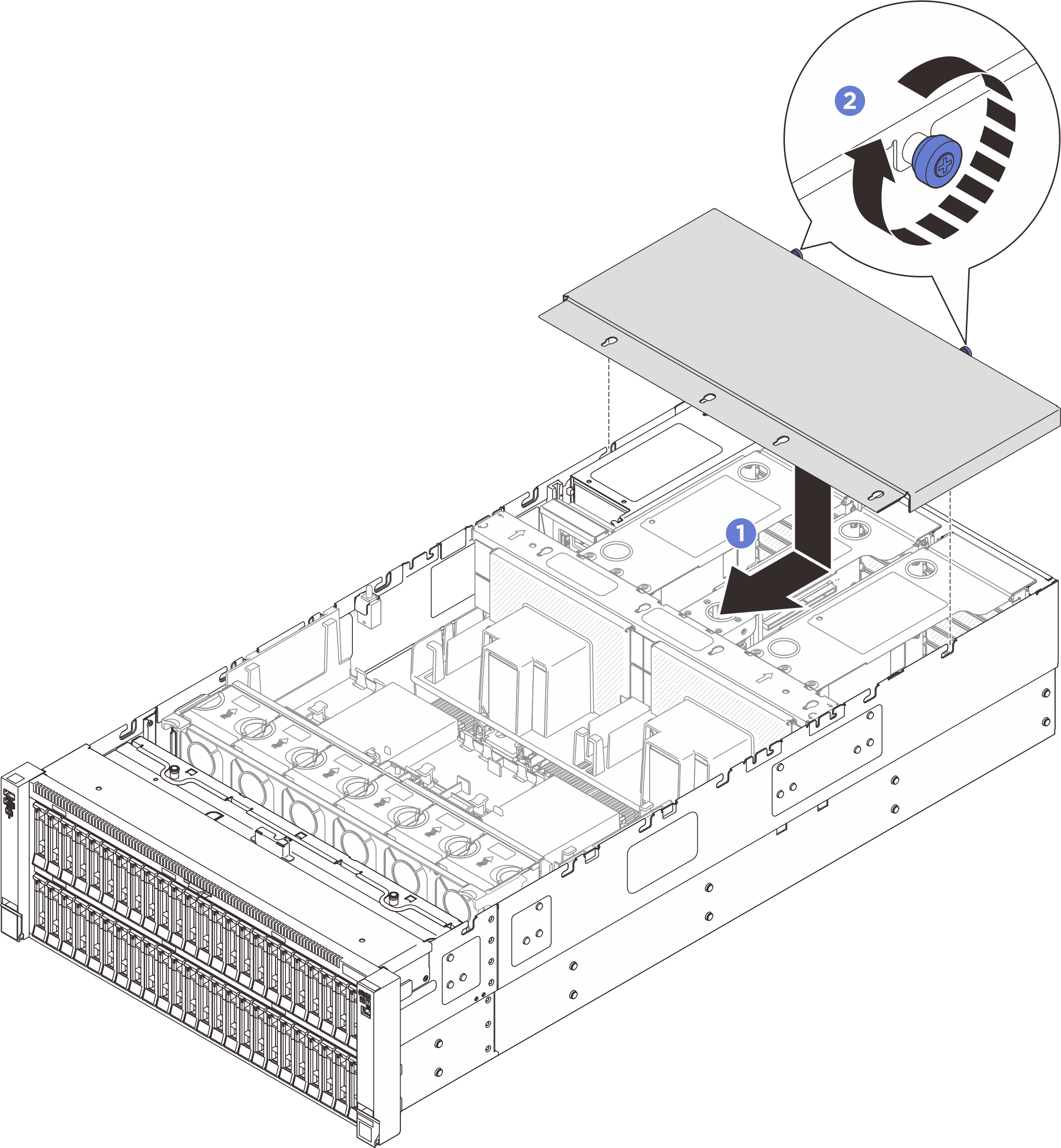

Рис. 1. Установка заднего верхнего кожуха

1. Совместите направляющие штырьки заднего верхнего кожуха с направляющими отверстиями на раме. Затем разместите задний верхний кожух на сервере и сдвиньте его в направлении передней части сервера, чтобы он вошел в зацепление с рамой.
2. Заверните два барашковых винта на задней стороне сервера.
