Установка переднего верхнего кожуха

В этом разделе приведены инструкции по установке переднего верхнего кожуха.

Об этой задаче

S014

ОСТОРОЖНО

Могут присутствовать опасное напряжение, сильный ток и значительная энергия. Если устройство снабжено этикеткой, снимать кожух может только специалист по техническому обслуживанию.

S033

ОСТОРОЖНО

Опасная энергия. Электрическое напряжение при закорачивании металлическим предметом может вызвать нагрев, который может привести к разбрызгиванию металла и (или) ожогам.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
• Убедитесь, что все кабели, адаптеры и другие компоненты установлены правильно и в сервере не осталось никаких инструментов и деталей.
• Убедитесь в правильности прокладки всех внутренних кабелей. См. раздел Прокладка внутренних кабелей.

Процедура

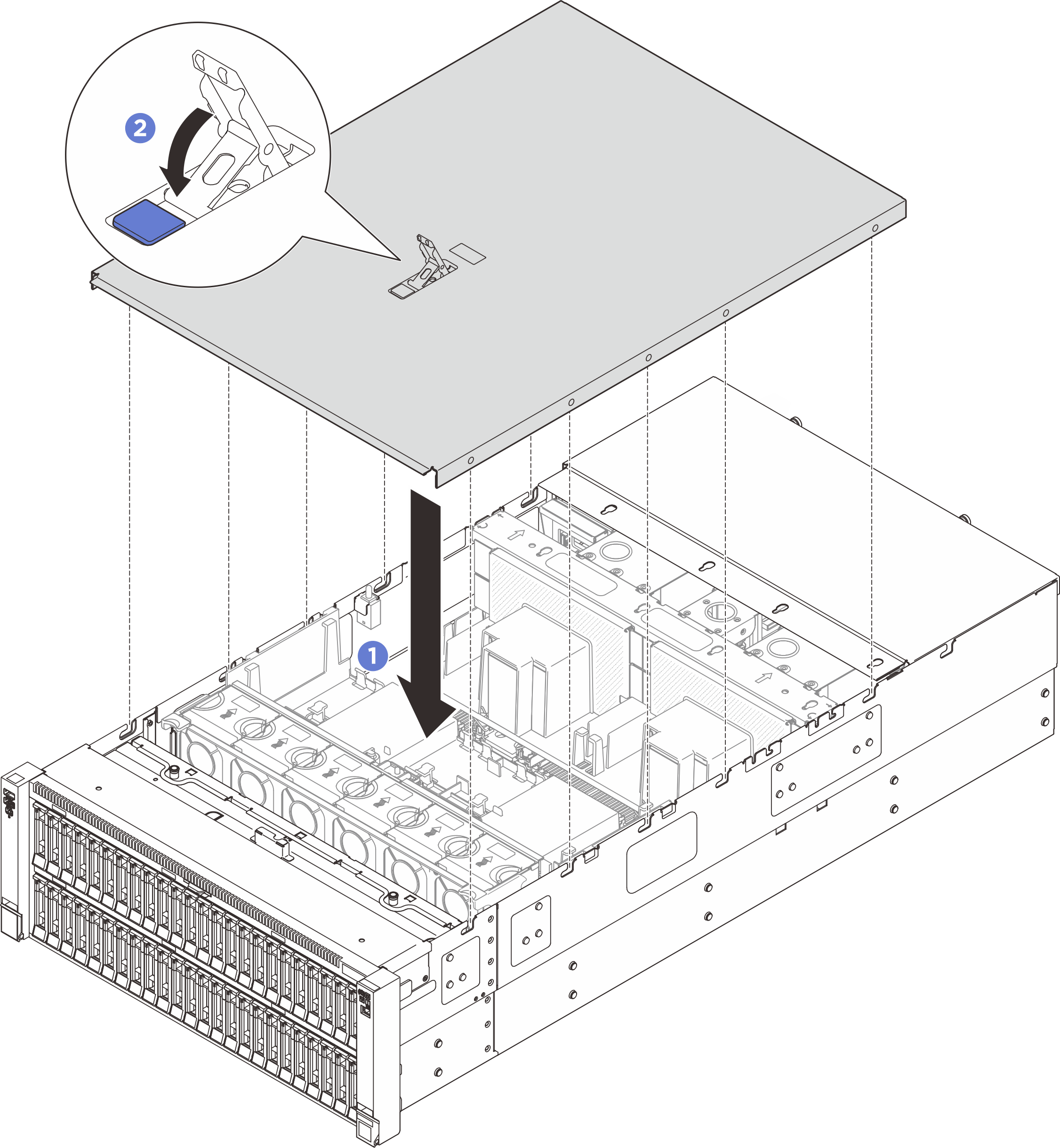

Рис. 1. Установка переднего верхнего кожуха

1. Совместите направляющие штырьки на переднем верхнем кожухе с направляющими отверстиями на раме и установите передний верхний кожух на сервер с выровненными боковыми сторонами.
2. Поверните защелку вниз до упора.
3. (Необязательно) Заблокируйте передний верхний кожух с помощью отвертки.

   Рис. 2. Направление блокировки/разблокировки переднего верхнего кожуха

   1 Направление разблокировки 2 Направление блокировки
