Installazione del coperchio superiore anteriore

Seguire le istruzioni riportate in questa sezione per installare il coperchio superiore anteriore.

Informazioni su questa attività

S014

Avvertenza

Potrebbero essere presenti livelli di energia, corrente e tensione pericolosi. Solo un tecnico qualificato dell'assistenza è autorizzato a rimuovere i coperchi sui cui è applicata l'etichetta.

S033

Avvertenza

Presenza di energia pericolosa. Le tensioni con energia pericolosa possono causare il surriscaldamento in caso di cortocircuito con parti metalliche, provocando scintille, ustioni o entrambi i problemi.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
• Assicurarsi che tutti i cavi, gli adattatori e gli altri componenti siano installati e posizionati correttamente e che non siano stati lasciati degli strumenti o delle parti lente all'interno del server.
• Assicurarsi che tutti i cavi interni siano inseriti correttamente. Vedere Instradamento dei cavi interni.

Procedura

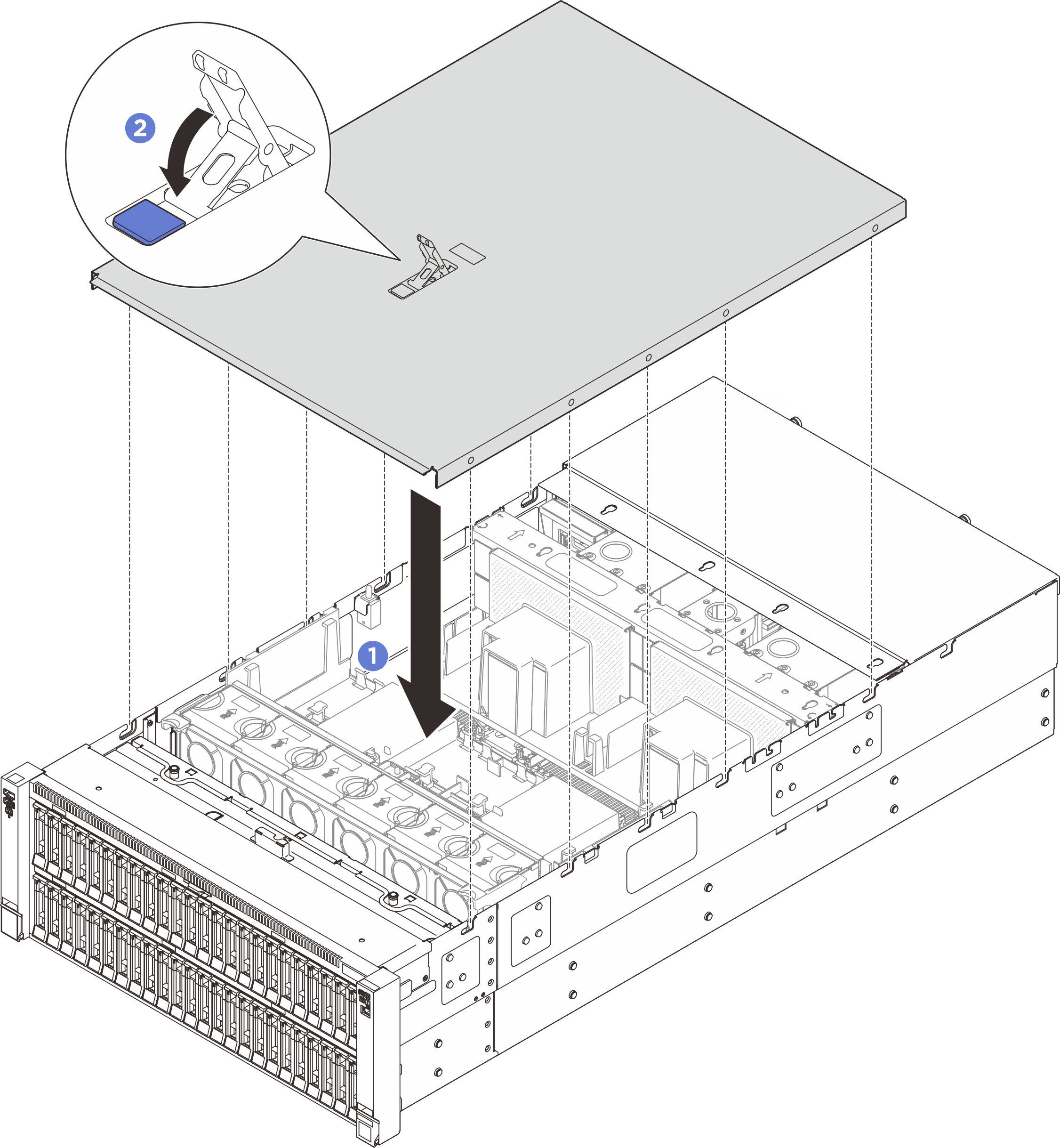

Figura 1. Installazione del coperchio anteriore superiore

1. Allineare i piedini della guida del coperchio superiore anteriore con i fori della guida sullo chassis, quindi posizionare il coperchio superiore anteriore sulla parte superiore del server con entrambi i lati allineati.
2. Ruotare il fermo verso il basso finché non si blocca.
3. (Facoltativo) Bloccare il coperchio superiore anteriore con un cacciavite.

   Figura 2. Direzione di blocco/sblocco del coperchio superiore anteriore

   1 Direzione di sblocco 2 Direzione di blocco
