Vordere obere Abdeckung installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die vordere obere Abdeckung zu installieren.

Zu dieser Aufgabe

S014

VORSICHT

Gefährliche Spannungen und Energien. Die mit entsprechenden Etikett gekennzeichneten Abdeckungen dürfen nur von einem qualifizierten Kundendiensttechniker entfernt werden.

S033

VORSICHT

Gefährliche Energie. Spannungen mit gefährlicher Energie können bei einem Kurzschluss mit Metall dieses so erhitzen, dass es schmilzt und/oder spritzt und somit Verbrennungen und/oder einen Brand verursachen kann.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
• Stellen Sie sicher, dass alle Kabel, Adapter und anderen Komponenten ordnungsgemäß und fest installiert sind und dass sich keine Werkzeuge oder losen Teile mehr im Server befinden.
• Stellen Sie sicher, dass alle internen Kabel ordnungsgemäß verlegt sind. Siehe Interne Kabelführung.

Vorgehensweise

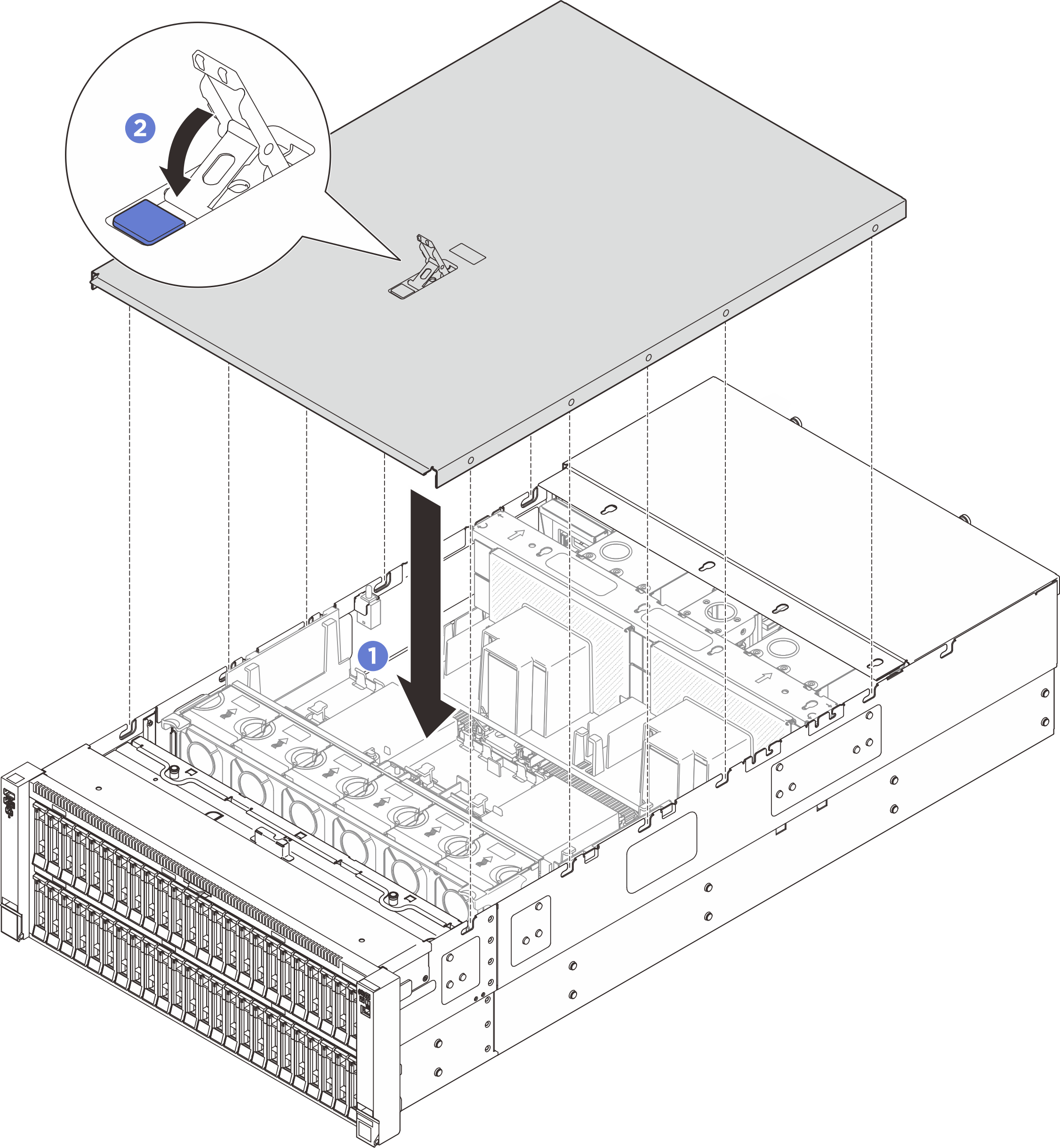

Abbildung 1. Installation der vorderen oberen Abdeckung

1. Richten Sie die Führungsstifte der vorderen oberen Abdeckung an den Führungslöchern im Gehäuse aus. Setzen Sie dann die vordere obere Abdeckung auf den Server. Richten Sie die beiden Seiten aus.
2. Drehen Sie die Verriegelung bis zum Anschlag herunter.
3. (Optional) Verriegeln Sie die vordere obere Abdeckung mit einem Schraubendreher.

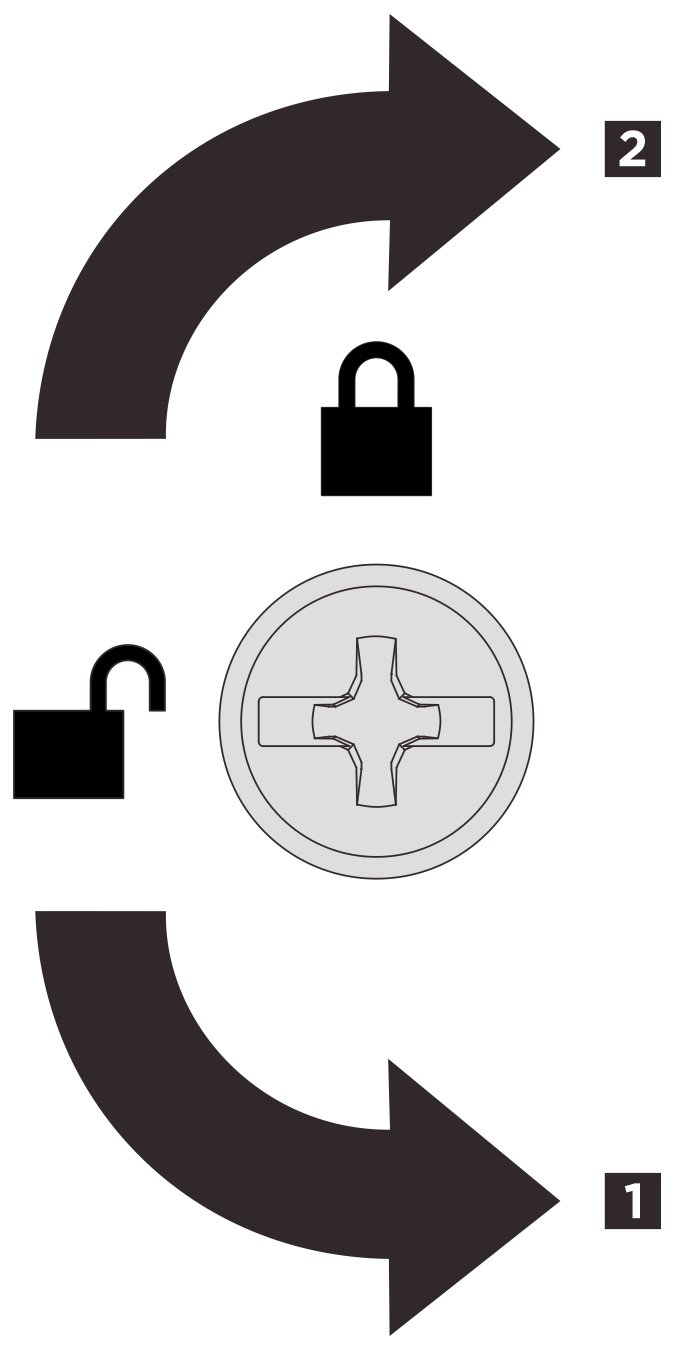

   Abbildung 2. Richtung zum Verriegeln/Entriegeln der vorderen oberen Abdeckung

   1 Richtung zum Entriegeln 2 Richtung zum Verriegeln
