前面トップ・カバーの取り付け

このセクションの手順に従って、前面トップ・カバーを取り付けます。

このタスクについて

S014

注意

危険な電圧、電流、エネルギー・レベルが存在する可能性があります。ラベルが貼られている場所のカバーを外すことが許されるのはトレーニングを受けたサービス技術員だけです。

S033

注意

危険な電力が存在します。金属とショートさせると熱を発生し、金属の飛散、やけど、またはその両方を引き起こす可能性のある危険な電力の電圧です。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
• すべてのケーブル、アダプター、および他のコンポーネントが正しく取り付けられ、固定されているか、およびサーバー内のツールまたは部品が緩んでいないかチェックしてください。
• すべての内部ケーブルが正しく配線されていることを確認します。内部ケーブルの配線を参照してください。

手順

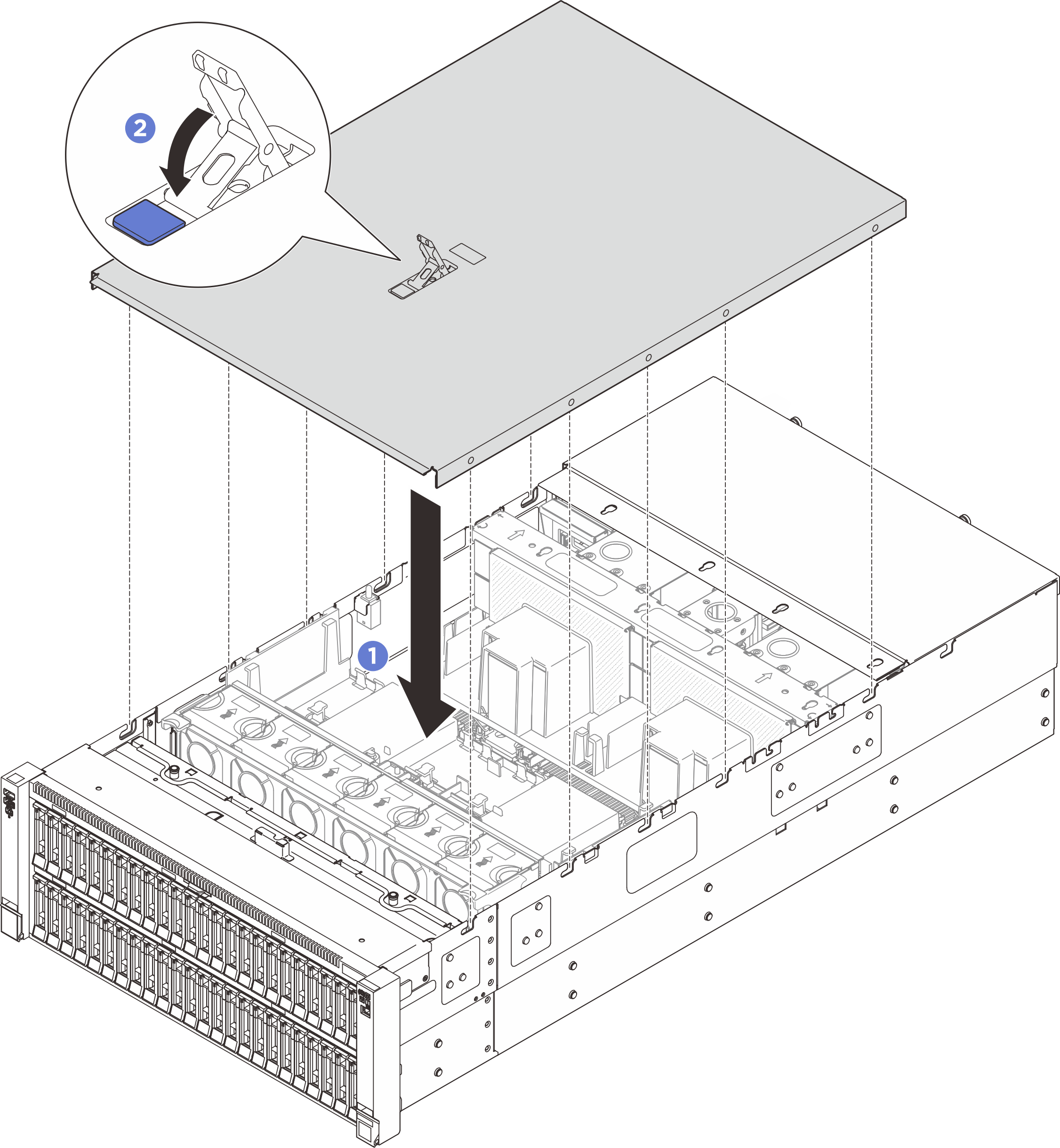

図 1. 前面トップ・カバーの取り付け

1. 前面トップ・カバーのガイド・ピンをシャーシ上のガイド穴に合わせた後、前面トップ・カバーの両側面を位置合わせしてサーバーの上部に置きます。
2. 停止するまで、ラッチを下に回転させます。
3. (オプション) ドライバーで前面トップ・カバーを固定します。

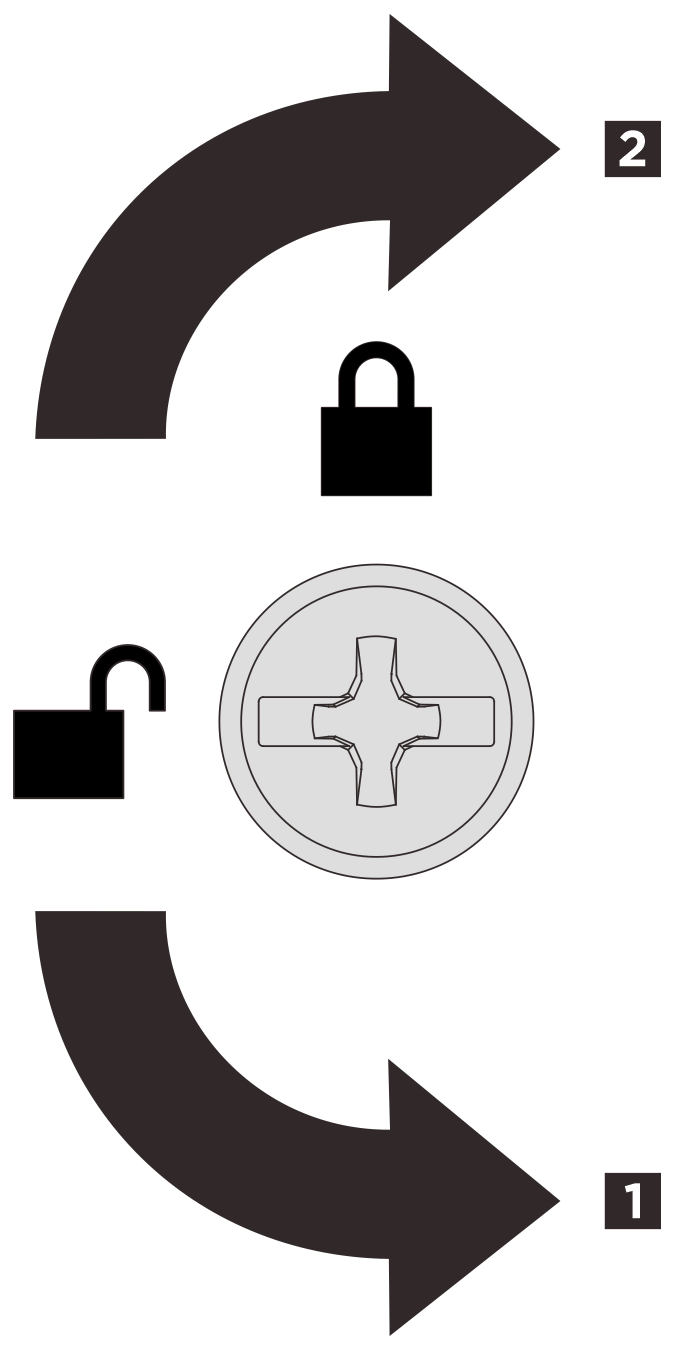

   図 2. 前面トップ・カバーの固定/固定解除の方向

   1 固定解除の方向 2 固定の方向
