Installation du carter supérieur avant

Suivez les instructions énoncées dans la présente section pour installer le carter supérieur avant.

À propos de cette tâche

S014

ATTENTION

Des niveaux dangereux de tension, courant et électricité peuvent être présents dans les composants. Seul un technicien de maintenance qualifié est habilité à retirer les carters où l’étiquette est apposée.

S033

ATTENTION

Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu’elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
• Vérifiez que les câbles, les adaptateurs et autres composants sont correctement installés et que vous n’avez pas oublié d’outils ou de pièces dans le serveur.
• Vérifiez que tous les câbles internes sont correctement acheminés. Voir Cheminement interne des câbles.

Procédure

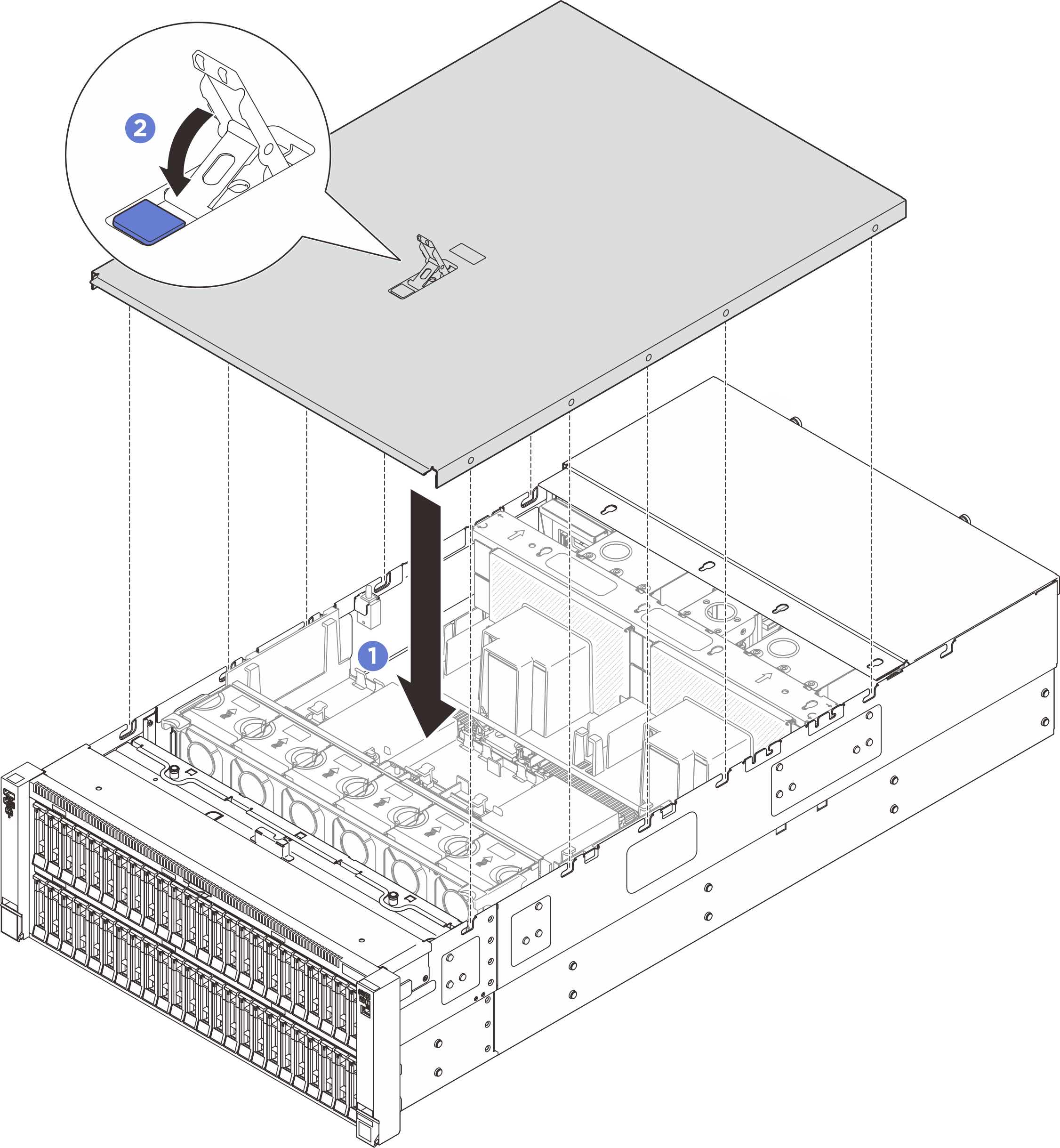

Figure 1. Installation du carter supérieur avant

1. Alignez les broches de guidage du carter supérieur avant sur les orifices de guidage du châssis ; placez ensuite le carter supérieur avant sur le haut du serveur, les deux côtés alignés.
2. Faites pivoter le taquet vers le bas jusqu’à la butée.
3. (En option) Fixez le carter supérieur avant avec un tournevis.

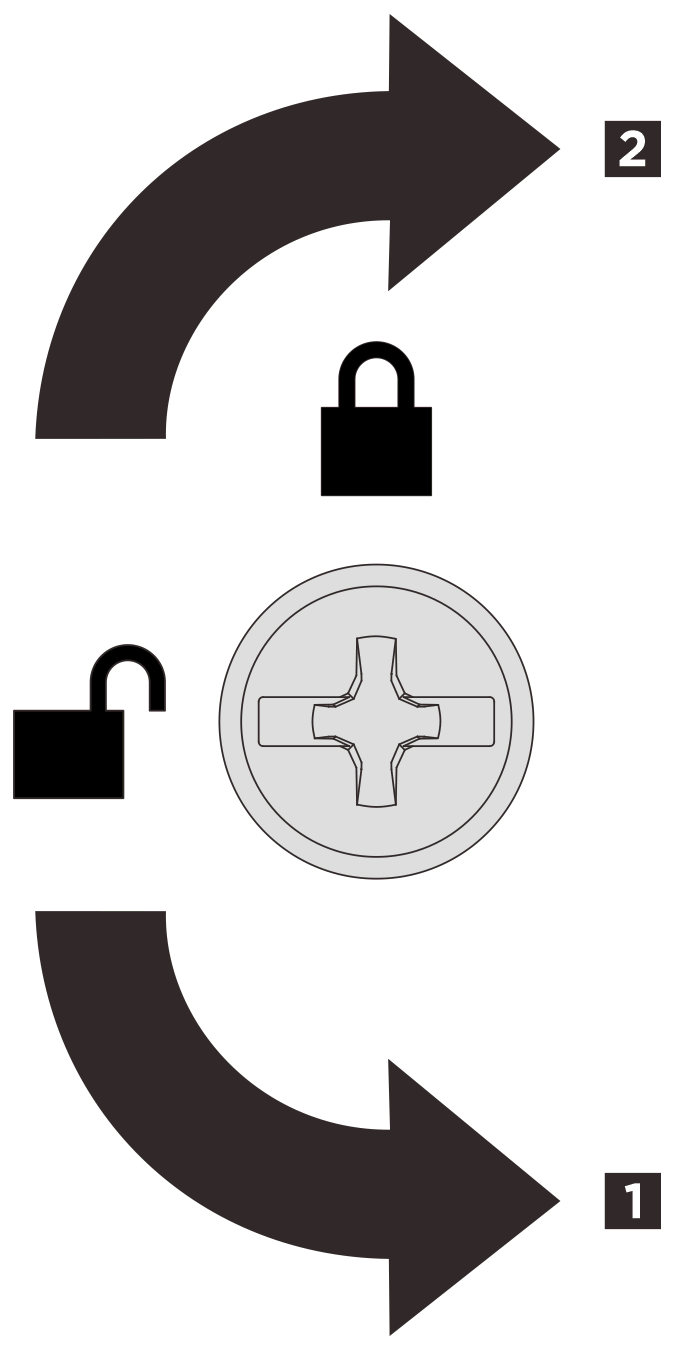

   Figure 2. Sens de verrouillage/déverrouillage du carter supérieur avant

   1 Sens de déverrouillage 2 Sens de verrouillage
