Installation du carter supérieur arrière

Suivez les instructions de la présente section pour installer le carter supérieur arrière.

S014

ATTENTION

Des niveaux dangereux de tension, courant et électricité peuvent être présents dans les composants. Seul un technicien de maintenance qualifié est habilité à retirer les carters où l’étiquette est apposée.

S033

ATTENTION

Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu’elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux.

À propos de cette tâche

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
• Vérifiez que les câbles, les adaptateurs et autres composants sont correctement installés et que vous n’avez pas oublié d’outils ou de pièces dans le serveur.
• Vérifiez que tous les câbles internes sont correctement acheminés. Voir Cheminement interne des câbles.

Procédure

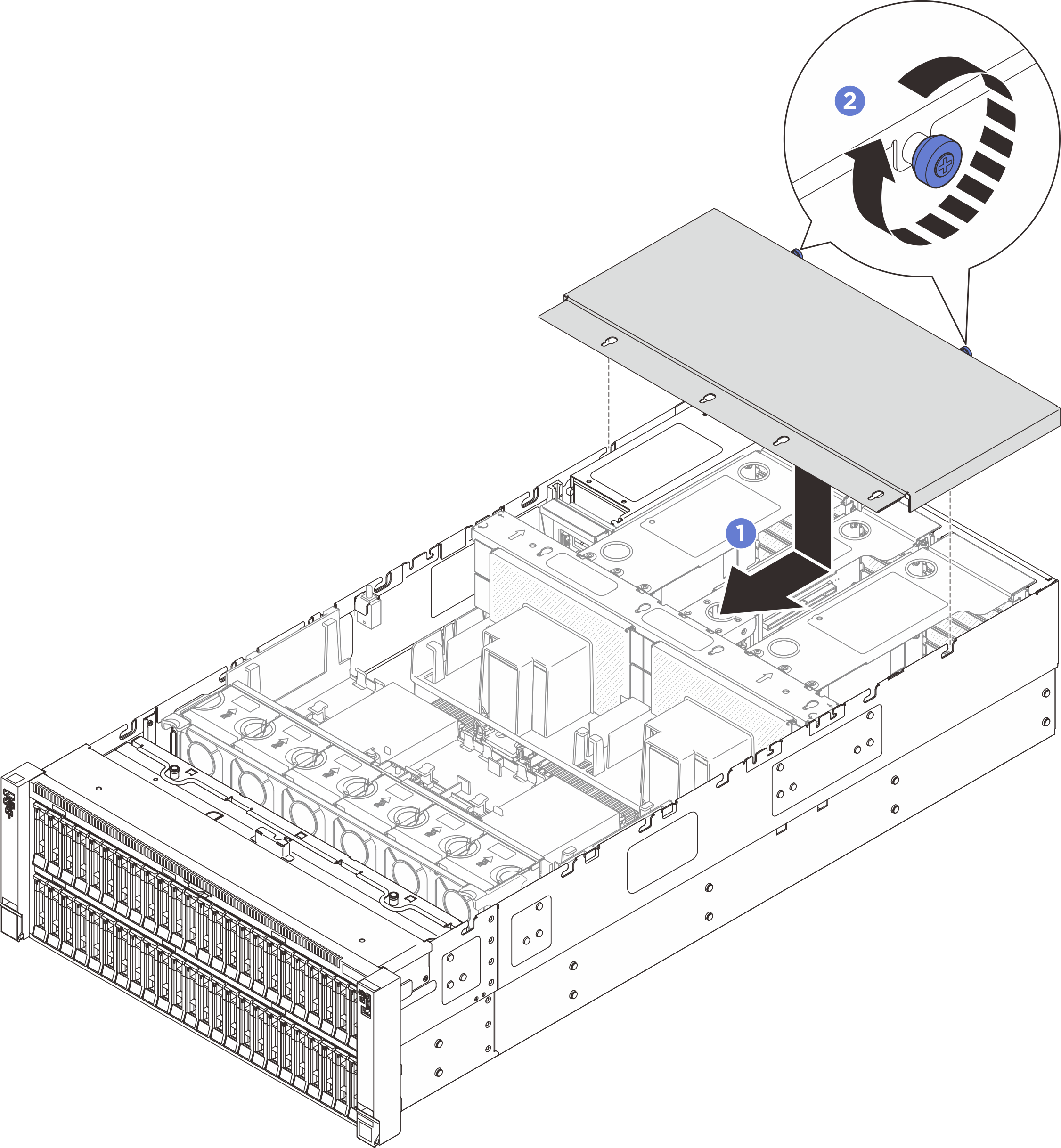

Figure 1. Installation du carter supérieur arrière

1. Alignez les broches de guidage du carter supérieur arrière sur les trous de guidage du châssis. Ensuite, placez le carter supérieur arrière sur le dessus du serveur, et faites-le coulisser vers l’avant du serveur jusqu’à ce qu’il s’engage sur le châssis.
2. Serrez les deux vis moletées à l’arrière du serveur.
