Instalar a tampa superior traseira

Siga as instruções nesta seção para instalar a tampa superior traseira.

S014

CUIDADO

Voltagens, correntes e níveis de energia perigosos podem estar presentes. Apenas um técnico de serviço qualificado está autorizado a remover as tampas onde houver etiqueta.

S033

CUIDADO

Energia perigosa presente. Voltagens com energia perigosa podem provocar aquecimento quando em curto-circuito com metal, o que pode resultar no derretimento do metal e/ou queimaduras.

Sobre esta tarefa

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
• Assegure-se de que todos os cabos, adaptadores e outros componentes estejam instalados e posicionados corretamente e de que você não tenha deixado ferramentas ou peças soltas dentro do servidor.
• Certifique-se de que os cabos internos estão roteados corretamente. Consulte Roteamento de cabos internos.

Procedimento

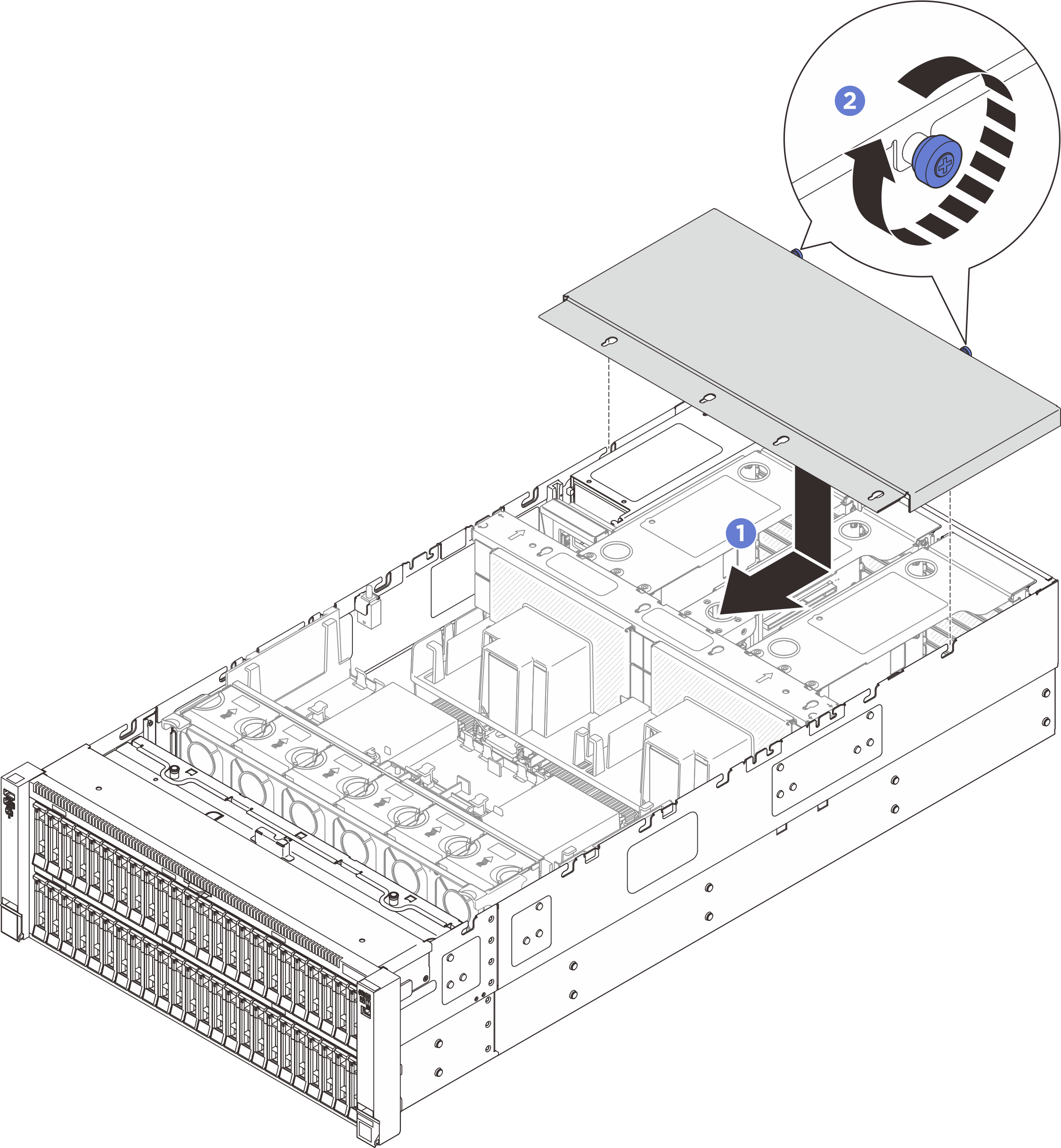

Figura 1. Instalação da tampa superior traseira

1. Alinhe os pinos-guia da tampa superior traseira com os orifícios-guia no chassi. Em seguida, coloque a tampa superior traseira na parte superior do servidor e deslize-a em direção à parte frontal do servidor até que ela se encaixe no chassi.
2. Prenda os dois parafusos de aperto manual na parte posterior do servidor.
