前面トップ・カバーの取り外し

このセクションの手順に従って、前面トップ・カバーを取り外します。

このタスクについて

S014

注意

危険な電圧、電流、エネルギー・レベルが存在する可能性があります。ラベルが貼られている場所のカバーを外すことが許されるのはトレーニングを受けたサービス技術員だけです。

S033

注意

危険な電力が存在します。金属とショートさせると熱を発生し、金属の飛散、やけど、またはその両方を引き起こす可能性のある危険な電力の電圧です。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
• サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

手順

1. サーバーがラックに取り付けられている場合は、サーバーをラックからスライドさせて外すか、レールをスライドさせてトップ・カバーにアクセスするか、またはサーバーをラックから取り外します。サーバー交換を参照してください。
2. 前面トップ・カバーが固定されている場合は、ドライバーで固定を解除します (方向 2)。

   図 1. 前面トップ・カバーの固定/固定解除の方向

   1 固定解除の方向 2 固定の方向

3. 前面トップ・カバーを取り外します。
   重要

   冷却と通気を確保するため、サーバーの電源をオンにする前に前面および背面トップ・カバーを取り付けます。トップ・カバーを取り外したままサーバーを作動させると、サーバーのコンポーネントが損傷する可能性があります。

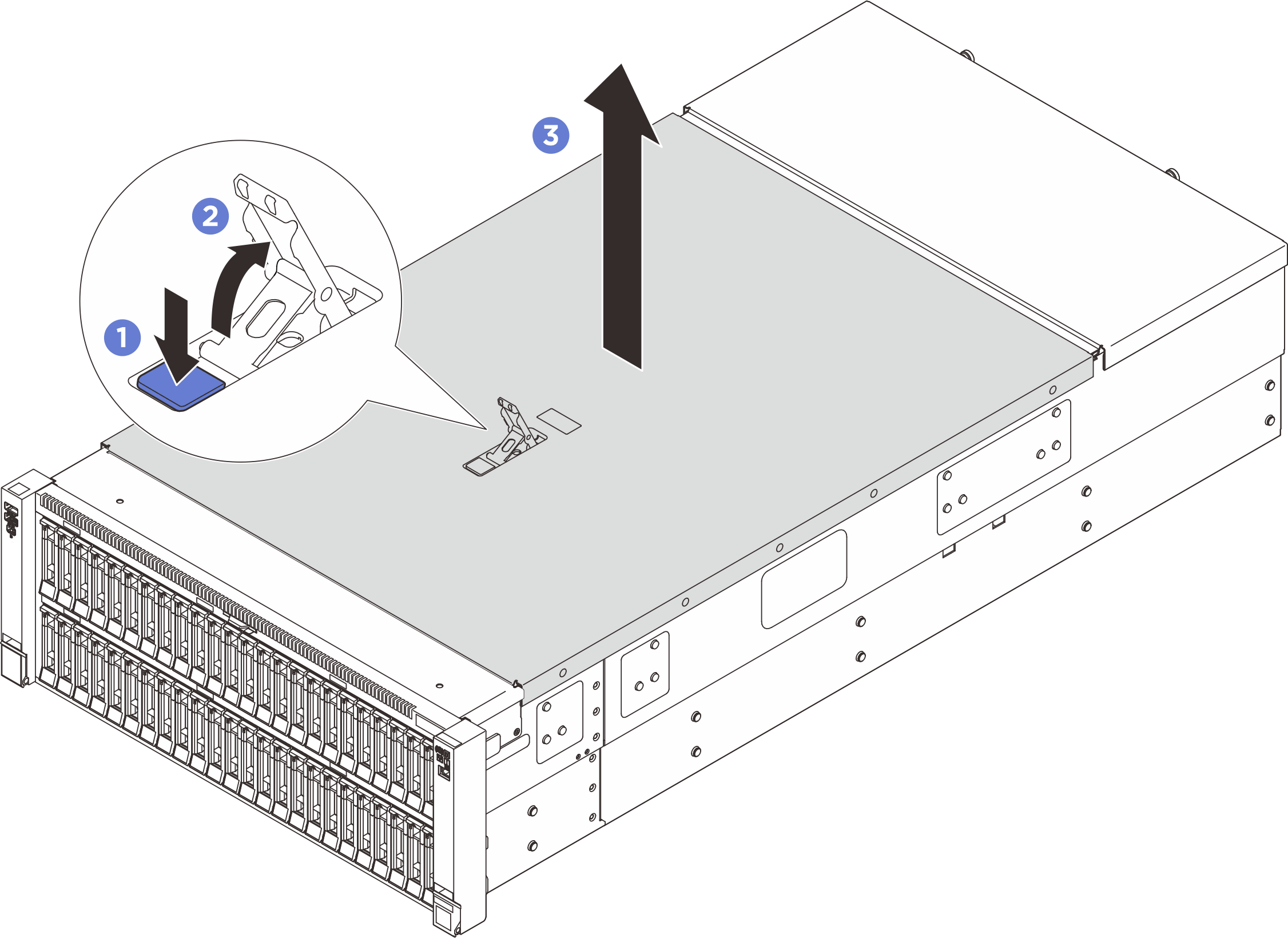

   図 2. 前面トップ・カバーの取り外し


   1. 前面トップ・カバー・リリース・ラッチの青いボタンを押します。
   2. 垂直になるまでラッチの端を回転させます。
   3. 前面トップ・カバーを持ち上げて取り外します。
