Lüfterrahmen entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um den Lüfterrahmen zu entfernen.

Zu dieser Aufgabe

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

S017

VORSICHT

Gefährliche, sich bewegende Lüfterflügel in der Nähe. Nicht mit den Fingern oder mit anderen Körperteilen berühren.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
• Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

Vorgehensweise

1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zu den oberen Abdeckungen zu erhalten, oder entfernen Sie den Server aus dem Rack. Siehe Server austauschen.
2. Entfernen Sie die vordere obere Abdeckung. (siehe Vordere obere Abdeckung entfernen).
3. Entfernen Sie alle Lüfter. (siehe Lüfter entfernen).
4. Entfernen Sie den Lüfterrahmen.

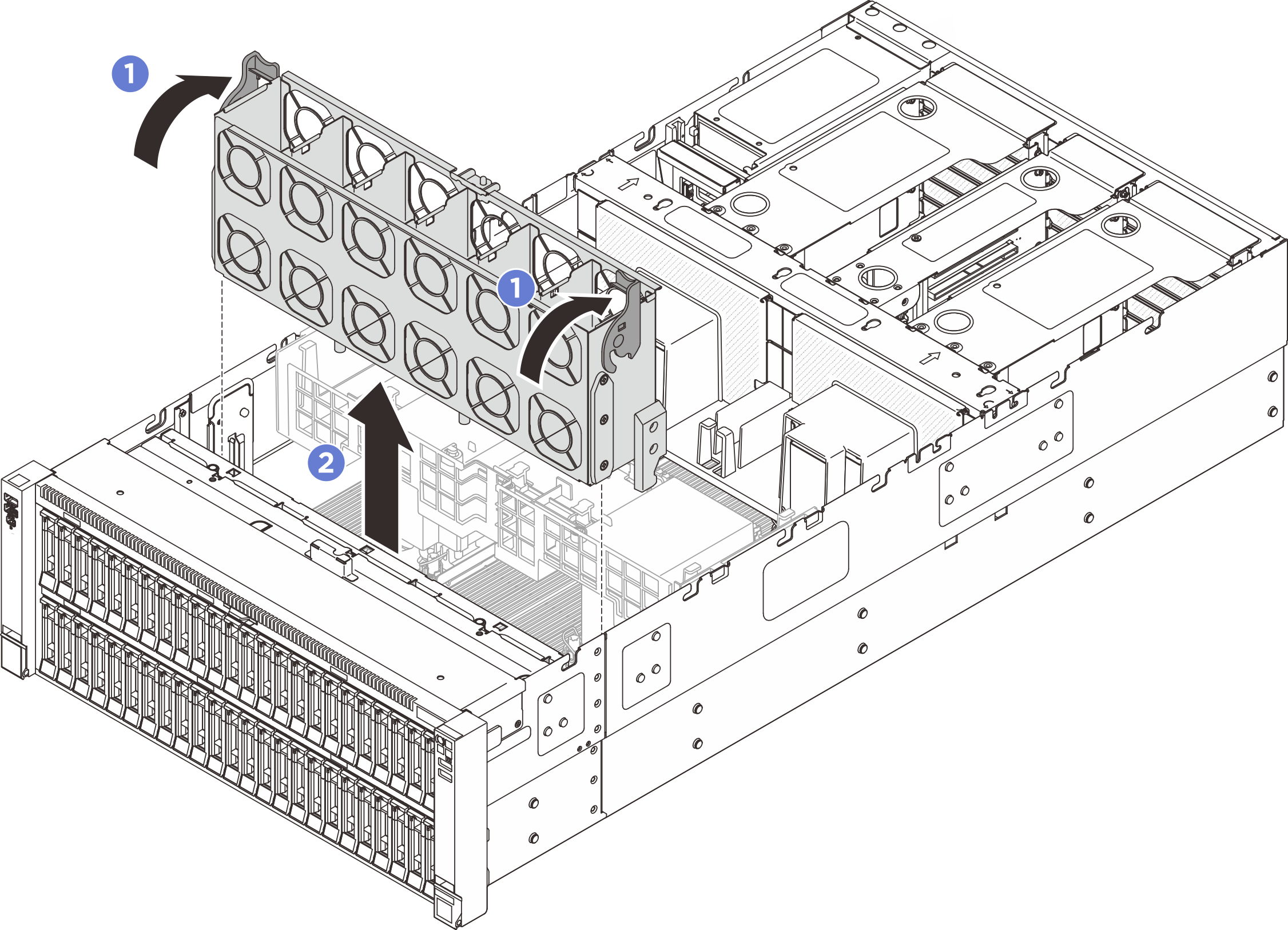

   Abbildung 1. Entfernen des Lüfterrahmens


   1. Drehen Sie die zwei Entriegelungshebel am Lüfterrahmen nach oben, um ihn vom Gehäuse zu lösen.
   2. Heben Sie den Lüfterrahmen an den Griffen aus dem Gehäuse heraus.
