ファン・ケージの取り外し

ファン・ケージ・を取り外すには、このセクションの説明に従ってください。

このタスクについて

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

S017

注意

ファンの羽根が近くにあります。指や体の他の部分が触れないようにしてください。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
• サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

手順

1. サーバーがラックに取り付けられている場合は、サーバーをラックからスライドさせて外すか、レールをスライドさせてトップ・カバーにアクセスするか、またはサーバーをラックから取り外します。サーバー交換を参照してください。
2. 前面トップ・カバーを取り外します。前面トップ・カバーの取り外しを参照してください。
3. すべてのファンを取り外します。ファンの取り外しを参照してください。
4. ファン・ケージを取り外します。

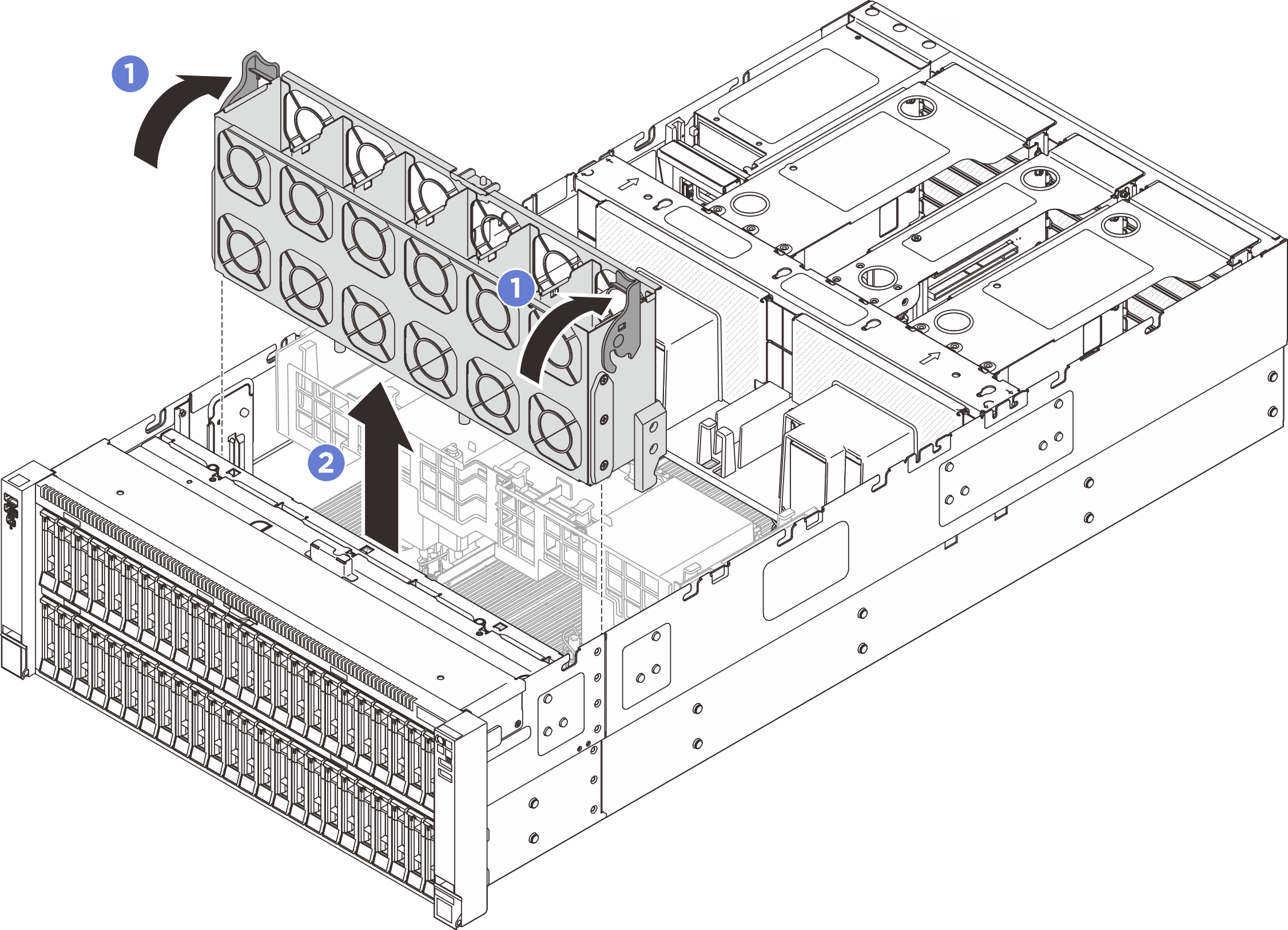

   図 1. ファン・ケージの取り外し


   1. シャーシから外れるまで、ファン・ケージの 2 個のリリース・ラッチを上に回転させます。
   2. ハンドルを持って、ファンケージを持ち上げてシャーシから取り出します。
