Extracción del compartimiento del ventilador

Siga las instrucciones que aparecen en esta sección para quitar el compartimiento del ventilador.

Acerca de esta tarea

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

S017

PRECAUCIÓN

Hay aspas de ventilador en movimiento peligrosas cerca. Mantenga alejados los dedos y otras partes del cuerpo.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

Procedimiento

1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a las cubiertas superiores, o quite el servidor del bastidor. Consulte Sustitución del servidor.
2. Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
3. Quite todos los ventiladores. Consulte Extracción de un ventilador.
4. Extraiga el compartimiento del ventilador.

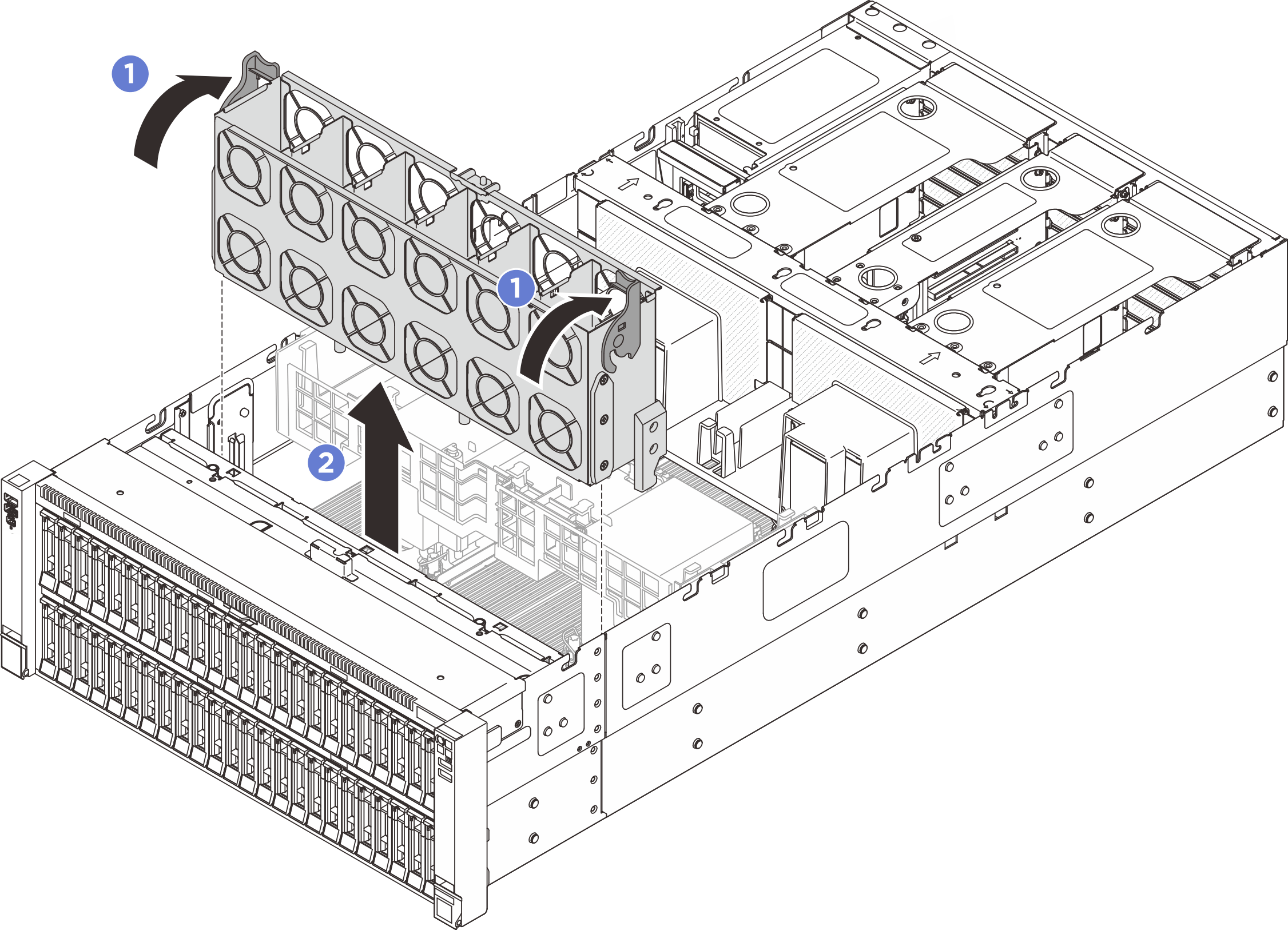

   Figura 1. Extracción de la caja del ventilador


   1. Gire los dos pestillos de liberación de la caja del ventilador y levántela para desengancharla del chasis.
   2. Sostenga las asas y levante el compartimiento de ventilador en un movimiento recto hacia fuera del chasis.
