Instalación del compartimiento del ventilador

Siga las instrucciones que aparecen en esta sección para instalar el compartimiento del ventilador.

Acerca de esta tarea

S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
S017
moving parts
PRECAUCIÓN
Hay aspas de ventilador en movimiento peligrosas cerca. Mantenga alejados los dedos y otras partes del cuerpo.
Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

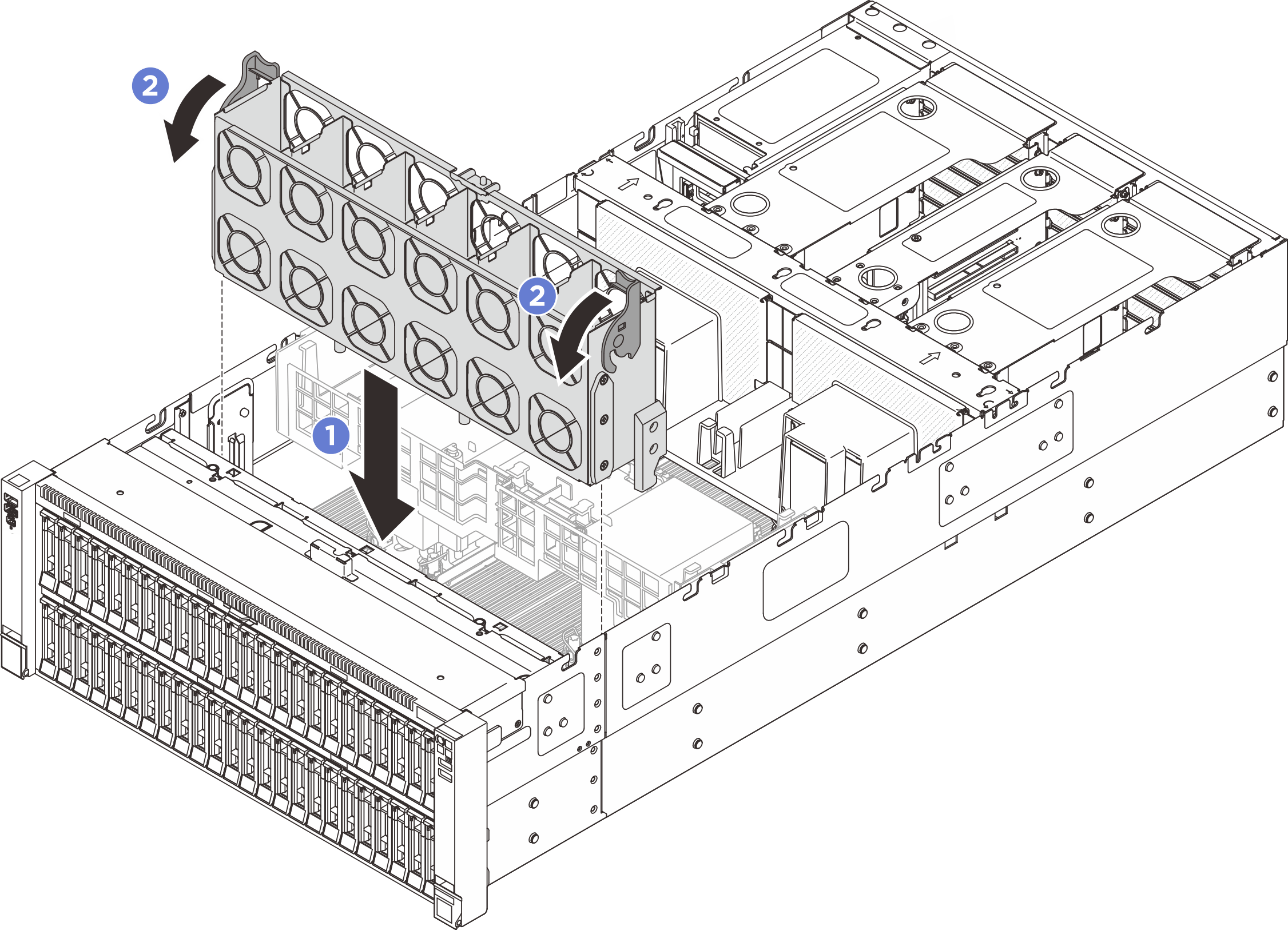

Figura 1. Instalación de la caja del ventilador
Fan cage installation

  1. Alinee las ranuras guía del compartimiento del ventilador con las patillas guía del chasis y bájelo al chasis.
  2. Gire los dos pestillos de liberación hacia abajo hasta que se detengan.

Después de finalizar

  1. Vuelva a instalar los ventiladores. Consulte Instalación de un ventilador.

  2. Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.

  3. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
