Retrait du boîtier de ventilation

Suivez les instructions énoncées dans cette section pour le retrait d'un boîtier de ventilation.

À propos de cette tâche

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

S017

ATTENTION

Pales de ventilateurs mobiles dangereuses à proximité. Évitez tout contact avec les doigts ou toute autre partie du corps.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

Procédure

1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder aux carters supérieurs, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
2. Retirez le carter supérieur avant. Pour plus d'informations, voir Retrait du carter supérieur avant.
3. Retirez tous les ventilateurs. Pour plus d'informations, voir Retrait d'un ventilateur.
4. Retirez le boîtier de ventilation.

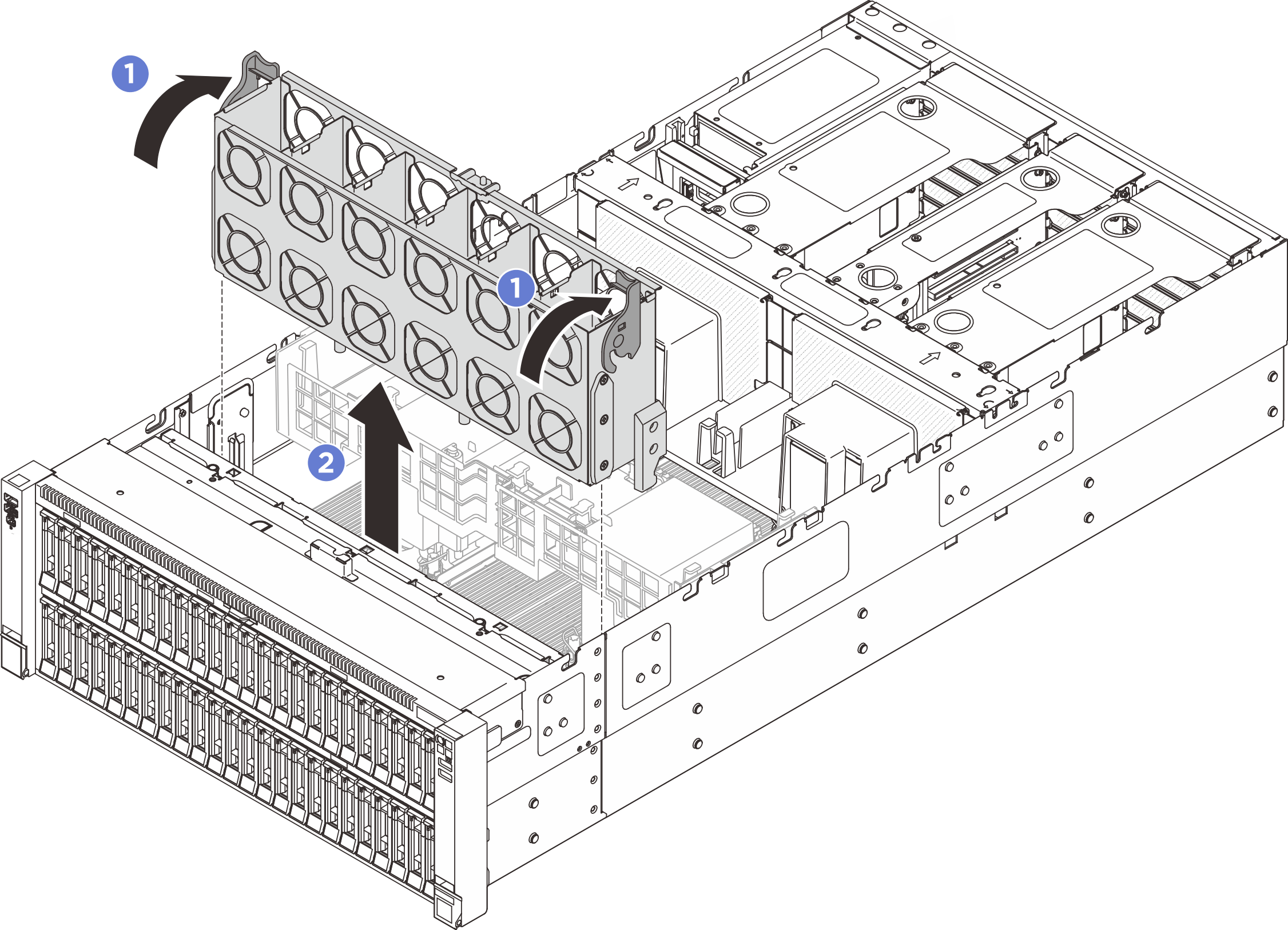

   Figure 1. Retrait du boîtier de ventilation


   1. Faites pivoter les deux loquets de déblocage du boîtier de ventilation vers le haut pour dégager ce dernier du châssis.
   2. Tenez les poignées et soulevez le boîtier de ventilation pour l'extraire du châssis.
