Installation d'un ventilateur

Suivez les instructions de cette section pour installer un ventilateur.

À propos de cette tâche

S002
disconnect all power
ATTENTION
Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
S014
shock hazard
ATTENTION
Des niveaux dangereux de tension, courant et électricité peuvent être présents dans les composants. Seul un technicien de maintenance qualifié est habilité à retirer les carters où l’étiquette est apposée.
S017
moving parts
ATTENTION
Pales de ventilateurs mobiles dangereuses à proximité. Évitez tout contact avec les doigts ou toute autre partie du corps.
S033
240VA shock hazard
ATTENTION

Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu’elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux.

Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
  • Ne mélangez pas des ventilateurs à rotor simple et double dans la même unité de serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Assurez-vous que le boîtier de ventilation est installé dans le châssis. Voir Installation du boîtier de ventilation.
  2. Alignez le ventilateur avec l’emplacement du ventilateur dans le boîtier de ventilation ; ensuite, insérez le ventilateur dans le boîtier de ventilation et appuyez dessus jusqu’à ce qu’il s’enclenche.

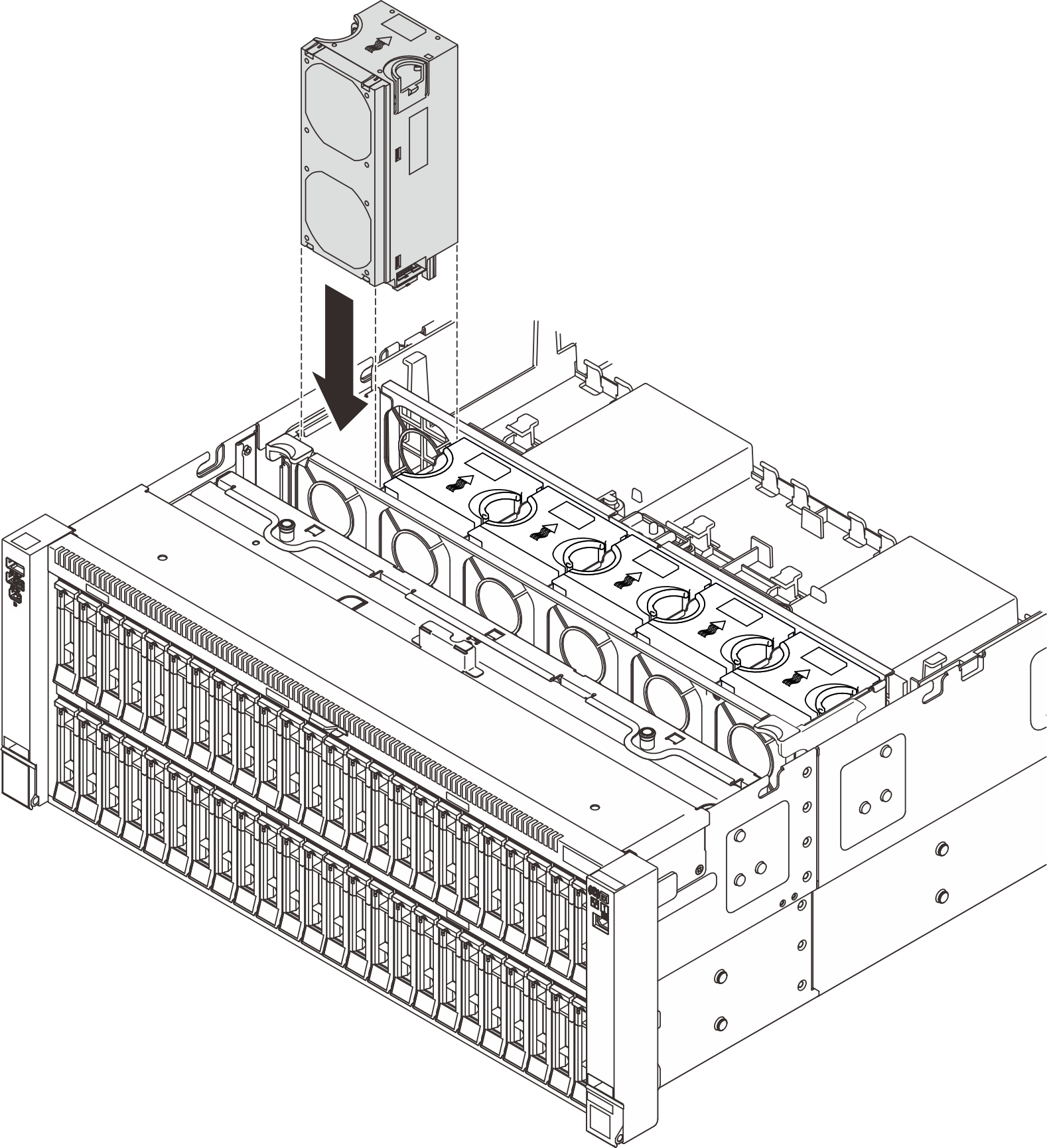

    Figure 1. Installation du ventilateur
    Fan installation

Après avoir terminé

Terminez de remplacer les composants. Voir Fin du remplacement des composants.
