Installation d’un boîtier d’unités de disque dur E3.S et d’un fond de panier
Suivez les instructions de cette section pour installer un boîtier d'unités de disque dur E3.S et un fond de panier.
À propos de cette tâche
Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.
Suivez les règles d’installation du fond de panier, ainsi que l’ordre, énoncés dans la section Ordre et règles d’installation du fond de panier d’unité.
Procédure
- Installez le fond de panier sur le boîtier E3.S 1T.
Installez le fond de panier sur le boîtier.
Serrez quatre vis pour fixer le fond de panier.

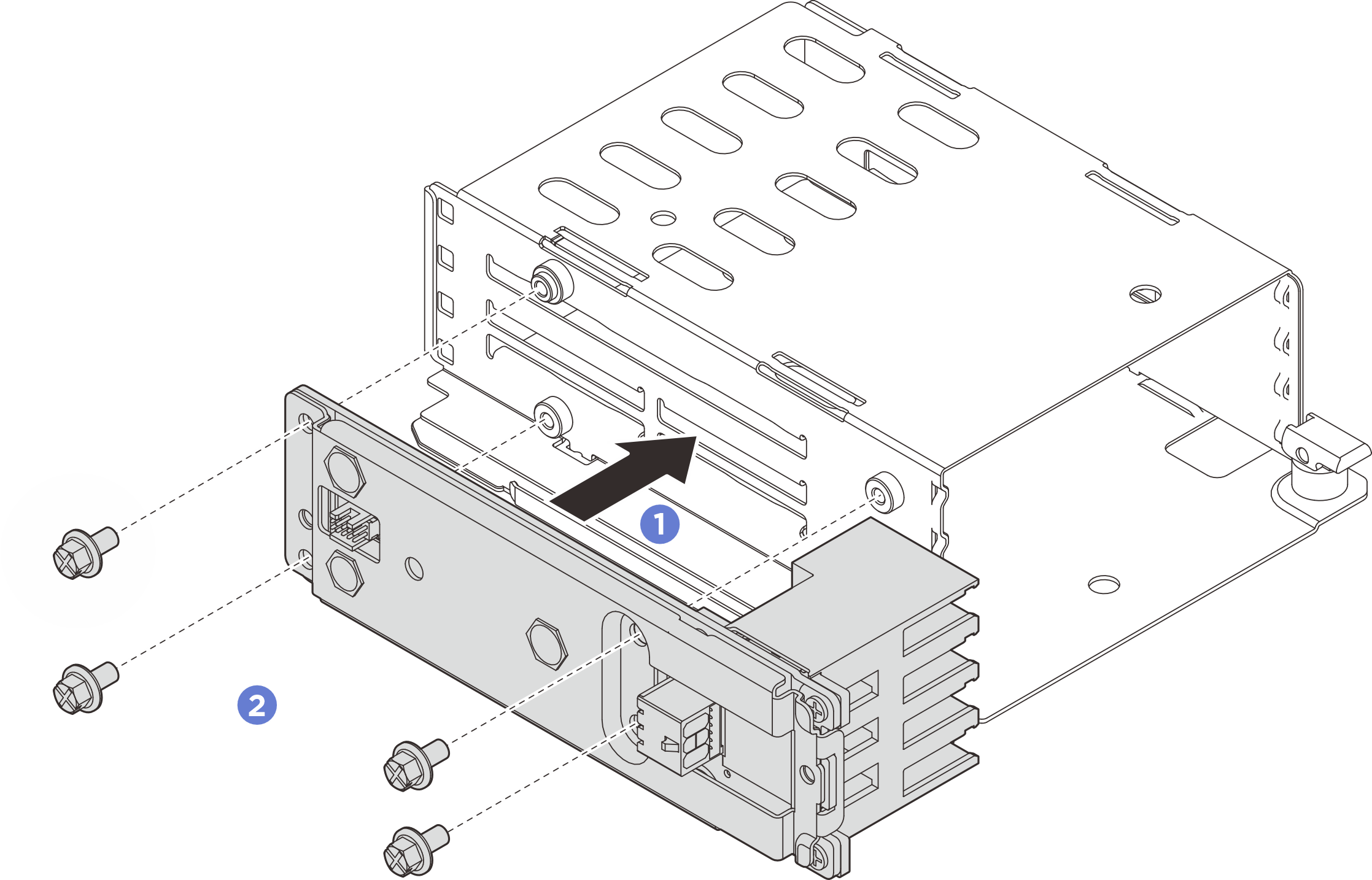

Figure 1. Installation du fond de panier
- Installez le boîtier E3.S 1T.
- Vérifiez que le taquet est en position ouverte.
- Faites glisser le boîtier dans le châssis jusqu'à ce que la broche de guidage du châssis soit correctement fixée.
Appuyez sur le taquet pour fixer le boîtier.

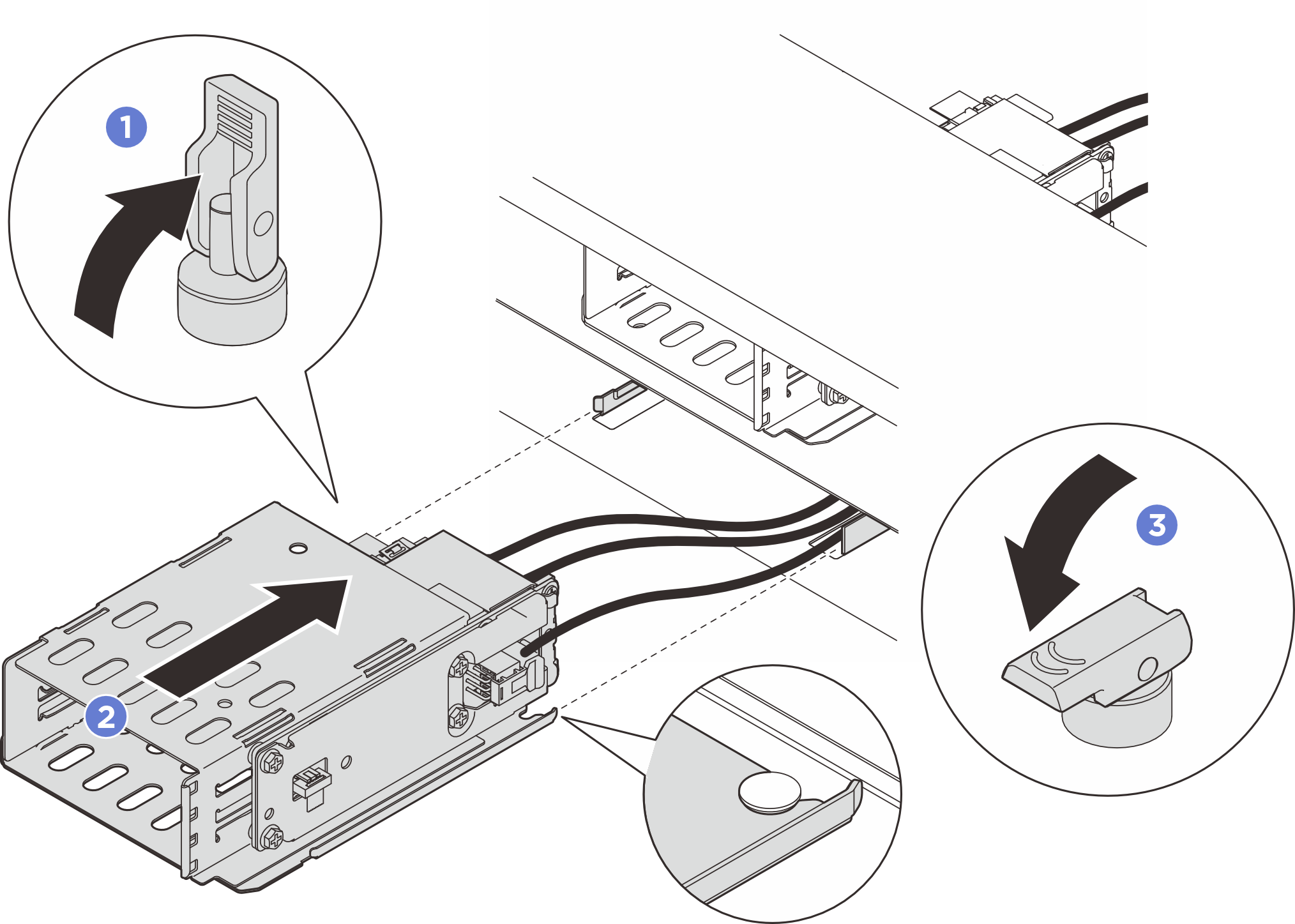

Figure 2. Installation du boîtier E3.S 1T
Après avoir terminé
Réinstallez les unités ou les obturateurs d’unité et le panneau E3.S. Voir Installation d’une unité remplaçable à chaud E3.S.
Si vous les aviez retirés, réinstallez les ventilateurs et le boîtier de ventilation. Voir Installation d'un ventilateur et Installation du boîtier de ventilation.
Réinstallez le carter supérieur avant. Pour plus d'informations, voir Installation du carter supérieur avant.
Terminez de remplacer les composants. Voir Fin du remplacement des composants.
