ถอดโปรเซสเซอร์และตัวระบายความร้อน

งานนี้มีคำแนะนำสำหรับการถอดโปรเซสเซอร์และตัวระบายความร้อนที่ประกอบ ที่เรียกว่าโมดูลตัวระบายความร้อนโปรเซสเซอร์ (PHM) งานนี้ต้องใช้ไขควงหกเหลี่ยม T30 ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการอบรม

เกี่ยวกับงานนี้

S002

ข้อควรระวัง

ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
• ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
• ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ
• ช่องเสียบโปรเซสเซอร์แต่ละช่องต้องมีฝาครอบหรือ PHM เสมอ เมื่อถอดหรือติดตั้ง PHM ให้ป้องกันช่องเสียบโปรเซสเซอร์ที่ว่างเปล่าด้วยฝาครอบ
• อย่าสัมผัสตรงบริเวณช่องเสียบโปรเซสเซอร์หรือหน้าสัมผัสของโปรเซสเซอร์ หน้าสัมผัสของช่องเสียบโปรเซสเซอร์นั้นเปราะบางมากและเสียหายได้ง่าย สิ่งปนเปื้อนบนหน้าสัมผัสของโปรเซสเซอร์ เช่น น้ำมันจากผิวหนัง อาจทำให้การเชื่อมต่อล้มเหลว
• อย่าให้ครีมระบายความร้อนบนโปรเซสเซอร์หรือตัวระบายความร้อนสัมผัสกับสิ่งใด การสัมผัสกับพื้นผิวใดๆ อาจลดทอนประสิทธิภาพของครีมระบายความร้อน ครีมระบายความร้อนอาจทำให้ส่วนประกอบเสียหาย เช่น ขั้วต่อไฟฟ้าในช่องเสียบโปรเซสเซอร์
• ถอดและติดตั้ง PHM ครั้งละหนึ่งตัวเท่านั้น หากระบบรองรับโปรเซสเซอร์หลายตัว ให้ติดตั้ง PHM โดยเริ่มต้นด้วยช่องเสียบโปรเซสเซอร์ช่องแรก

หมายเหตุ

ตัวระบายความร้อน โปรเซสเซอร์ และตัวนำโปรเซสเซอร์สำหรับระบบของคุณอาจแตกต่างจากที่แสดงในภาพประกอบ

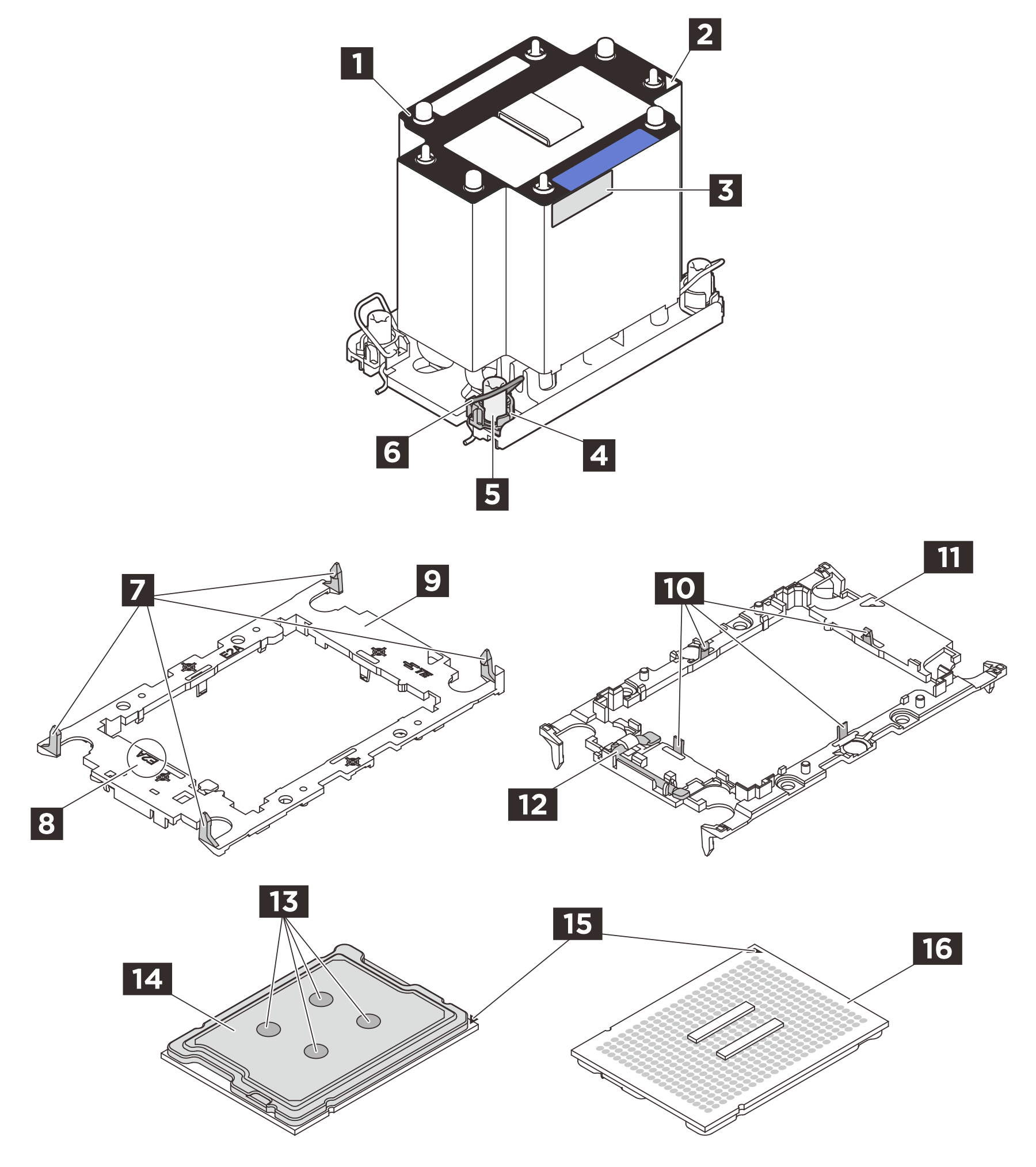

ภาพประกอบต่อไปนี้แสดงส่วนประกอบของ PHM

รูปที่ 1. ส่วนประกอบของ PHM

1 ตัวระบายความร้อน	9 ตัวนำโปรเซสเซอร์
2 เครื่องหมายสามเหลี่ยมของตัวระบายความร้อน	10 คลิปสำหรับยึดโปรเซสเซอร์ในตัวนำ
3 ป้ายแสดงหมายเลขโปรเซสเซอร์	11 เครื่องหมายสามเหลี่ยมของตัวนำ
4 น็อตและตัวยึดสาย	12 ที่จับตัวถอดโปรเซสเซอร์
5 น็อตหกเหลี่ยมขนาด T30	13 ครีมระบายความร้อน
6 ตัวเก็บสายกันเอียง	14 ตัวกระจายความร้อนโปรเซสเซอร์
7 คลิปสำหรับยึดตัวนำเข้ากับตัวระบายความร้อน	15 เครื่องหมายสามเหลี่ยมของโปรเซสเซอร์
8 เครื่องหมายรหัสตัวนำโปรเซสเซอร์	16 หน้าสัมผัสของโปรเซสเซอร์

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. หากต้องการเปลี่ยน PHM ด้านหน้า (โปรเซสเซอร์ 3 หรือโปรเซสเซอร์ 4) ให้ถอดสิ่งต่อไปนี้

      1. ถอดฝาครอบด้านบนด้านหน้า โปรดดู ถอดฝาครอบด้านบนด้านหน้า

      2. ถอดแผ่นกั้นลมด้านหน้า ดูถอดแผ่นกั้นลมด้านหน้า

   2. หากต้องการเปลี่ยน PHM ด้านหลัง (โปรเซสเซอร์ 1 หรือโปรเซสเซอร์ 2) ให้ถอดสิ่งต่อไปนี้

      1. ถอดฝาครอบด้านบนด้านหน้า โปรดดู ถอดฝาครอบด้านบนด้านหน้า

      2. ถอดฝาครอบด้านบนด้านหลัง ดูถอดฝาครอบด้านบนข้างหลัง

      3. ถอดตัวยก PCIe ดูถอดตัวยก PCIe

      4. ถอดครอสบาร์ ดูถอดครอสบาร์

      5. ถอดแผ่นกั้นลมด้านหลัง ดูถอดแผ่นกั้นลมด้านหลัง

2. ถอด PHM ออกจากส่วนประกอบแผงระบบ
   หมายเหตุ

   • อย่าสัมผัสหน้าสัมผัสทางด้านล่างของโปรเซสเซอร์
   • รักษาความสะอาดช่องเสียบโปรเซสเซอร์ไม่ให้มีวัตถุใดๆ อยู่เสมอเพื่อป้องกันความเสียหายที่อาจเกิดขึ้นได้

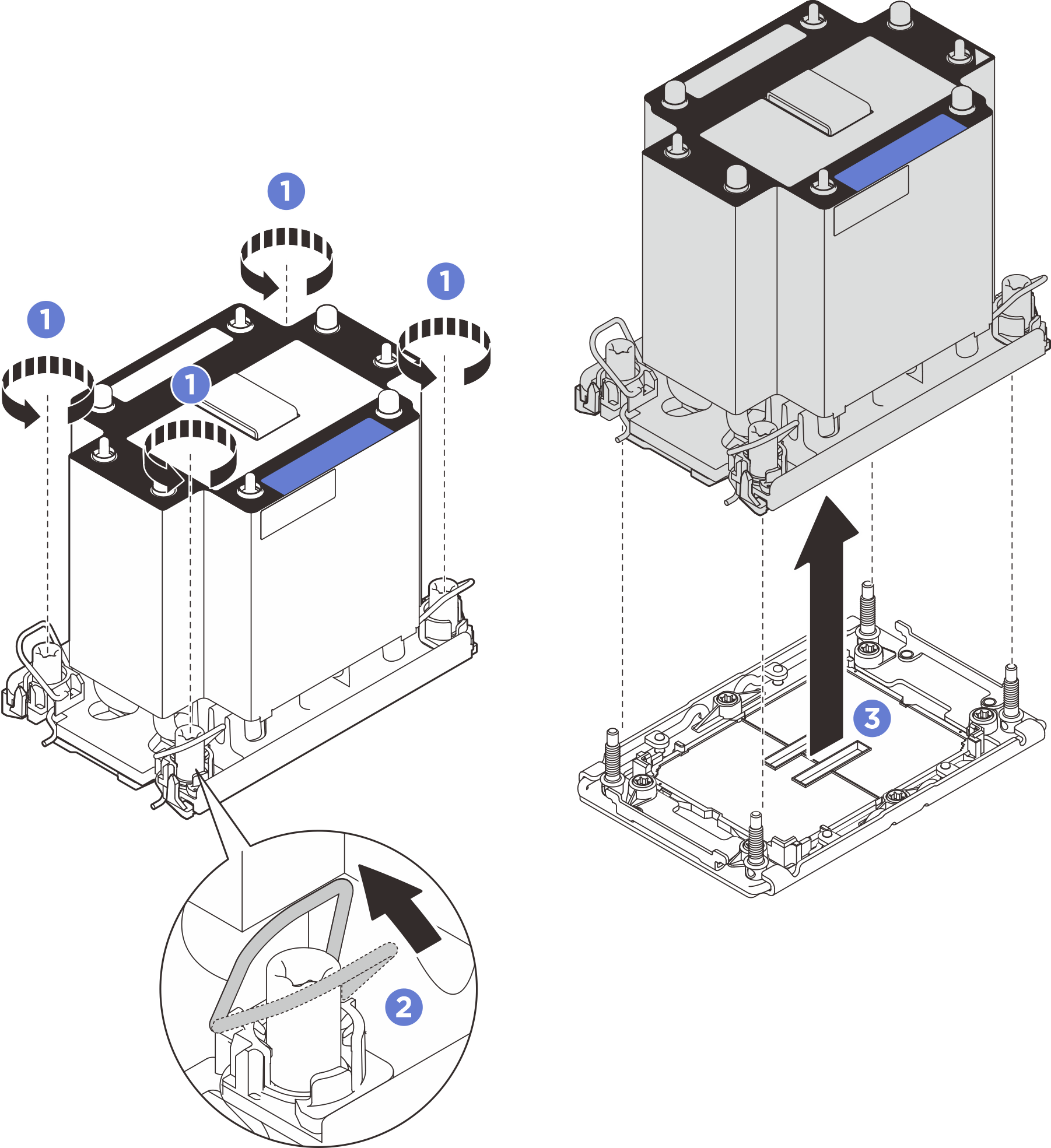

   รูปที่ 2. การถอด PHM แบบมาตรฐาน 3U

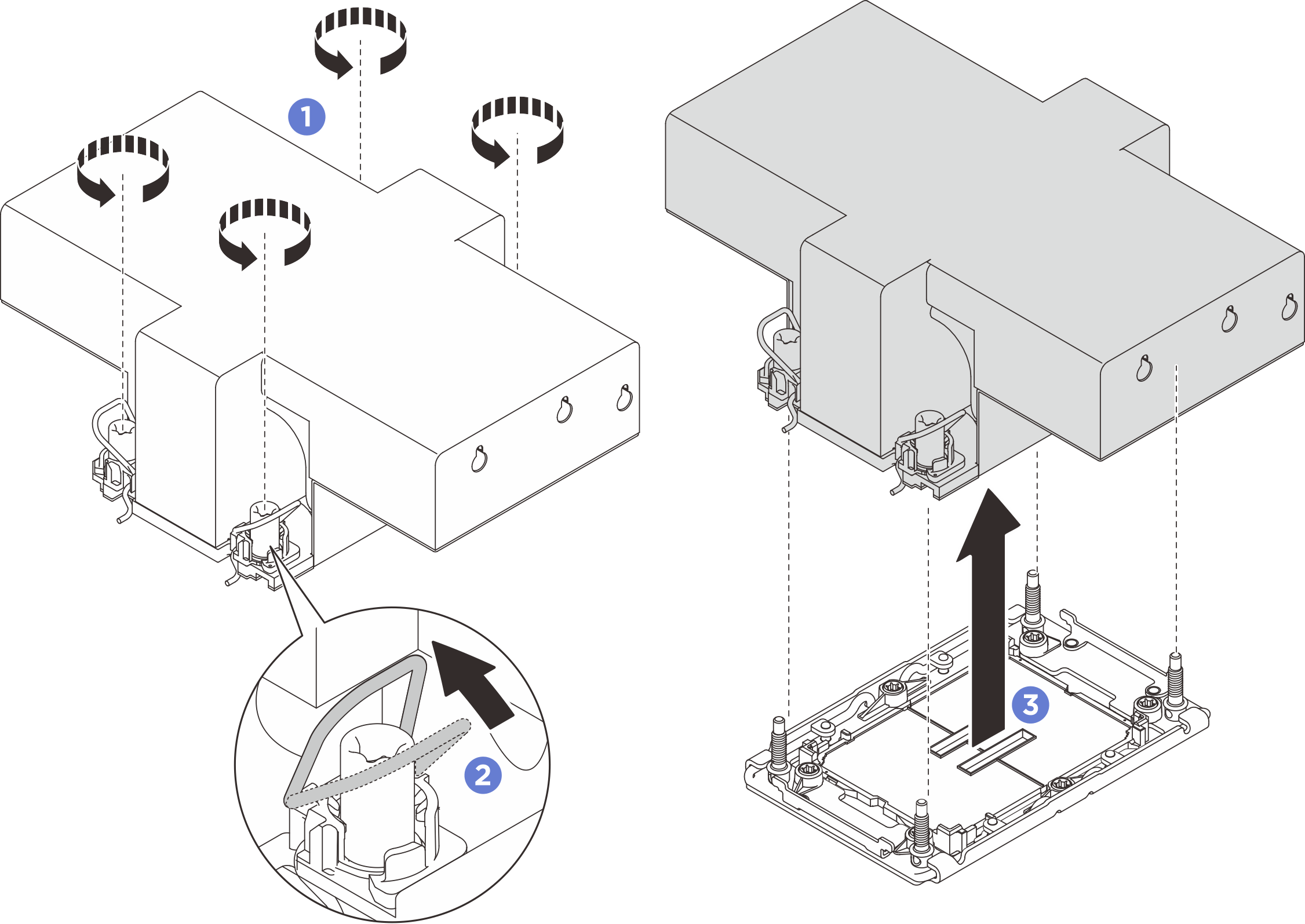

   รูปที่ 3. การถอด PHM แบบประสิทธิภาพสูง 2U


   1. คลายน็อตหกเหลี่ยม T30 บน PHM จนสุดตามลำดับการถอดที่ระบุไว้บนป้ายตัวระบายความร้อน
   2. หมุนตัวเก็บสายกันเอียงเข้าด้านใน
   3. ยก PHM ออกจากช่องเสียบโปรเซสเซอร์อย่างระมัดระวัง หากไม่สามารถยก PHM ออกจากช่องเสียบได้จนสุด ให้คลายน็อตหกเหลี่ยม T30 เพิ่มเติม แล้วลองยก PHM อีกครั้ง
