ถอดครอสบาร์

ทำตามคำแนะนำในหัวข้อนี้เพื่อถอดครอสบาร์

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

• ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

• ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

• หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู การเปลี่ยนเซิร์ฟเวอร์

รูปที่ 1. ตำแหน่งครอสบาร์

1 ตำแหน่งครอสบาร์สำหรับตัวยก PCIe แบบเต็มขนาด

2 ตำแหน่งครอสบาร์สำหรับตัวยก PCIe ความยาวครึ่งเดียว

หมายเหตุ

ภาพประกอบแสดงวิธีการถอดครอสบาร์ออกจากตัวเครื่องที่มีตัวยก PCIe ความยาวครึ่งเดียว ขั้นตอนการถอดจะคล้ายคลึงกันสำหรับตัวยก PCIe แบบเต็มขนาด

ขั้นตอน

1. หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู การเปลี่ยนเซิร์ฟเวอร์
2. ถอดฝาครอบด้านบนด้านหน้า ดูถอดฝาครอบด้านบนด้านหน้า
3. ถอดฝาครอบด้านบนด้านหลัง ดูถอดฝาครอบด้านบนข้างหลัง
4. ถอดสายภายนอกทั้งหมดจากอะแดปเตอร์ PCIe
5. ปลดตัวยก PCIe 1 ออกจากครอสบาร์

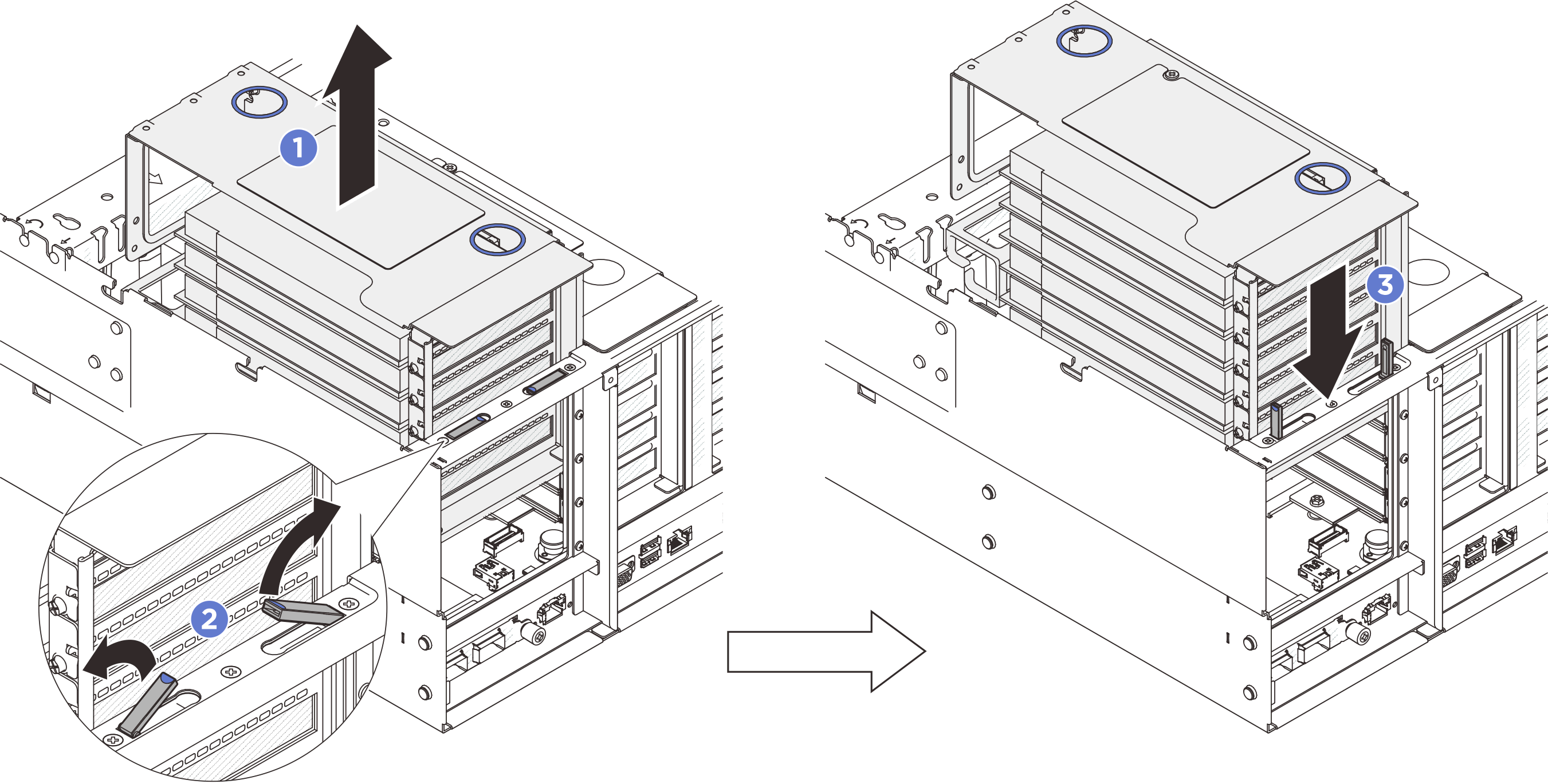

   รูปที่ 2. การปลดตัวยก PCIe




   1. ยกตัวยก PCIe ออกจากตัวเครื่องเล็กน้อย
   2. ยกขาตั้งออกด้านนอก
   3. วางตัวยก PCIe ไว้ที่ด้านบนของขาตั้ง
6. ทำซ้ำ 5 เพื่อปลดตัวยก PCIe อีกสองตัว
7. ถอดครอสบาร์

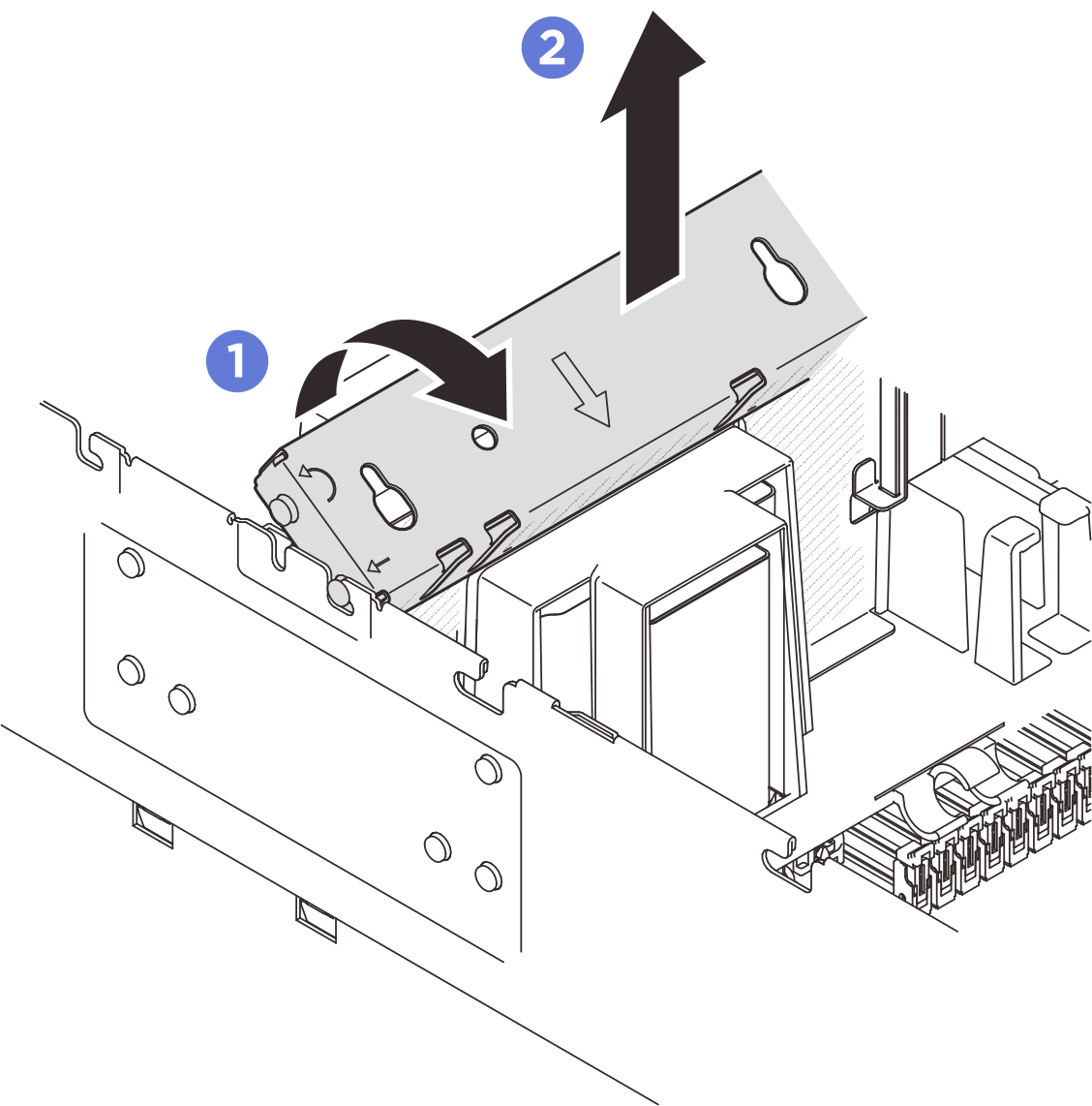

   รูปที่ 3. การถอดครอสบาร์




   1. หมุนครอสบาร์ไปทางด้านหลังของเซิร์ฟเวอร์
   2. จับและยกครอสบาร์ขึ้นเพื่อถอดออกจากตัวเครื่อง
