ติดตั้งครอสบาร์

ทำตามคำแนะนำในหัวข้อนี้เพื่อติดตั้งครอสบาร์

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

• ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

• ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

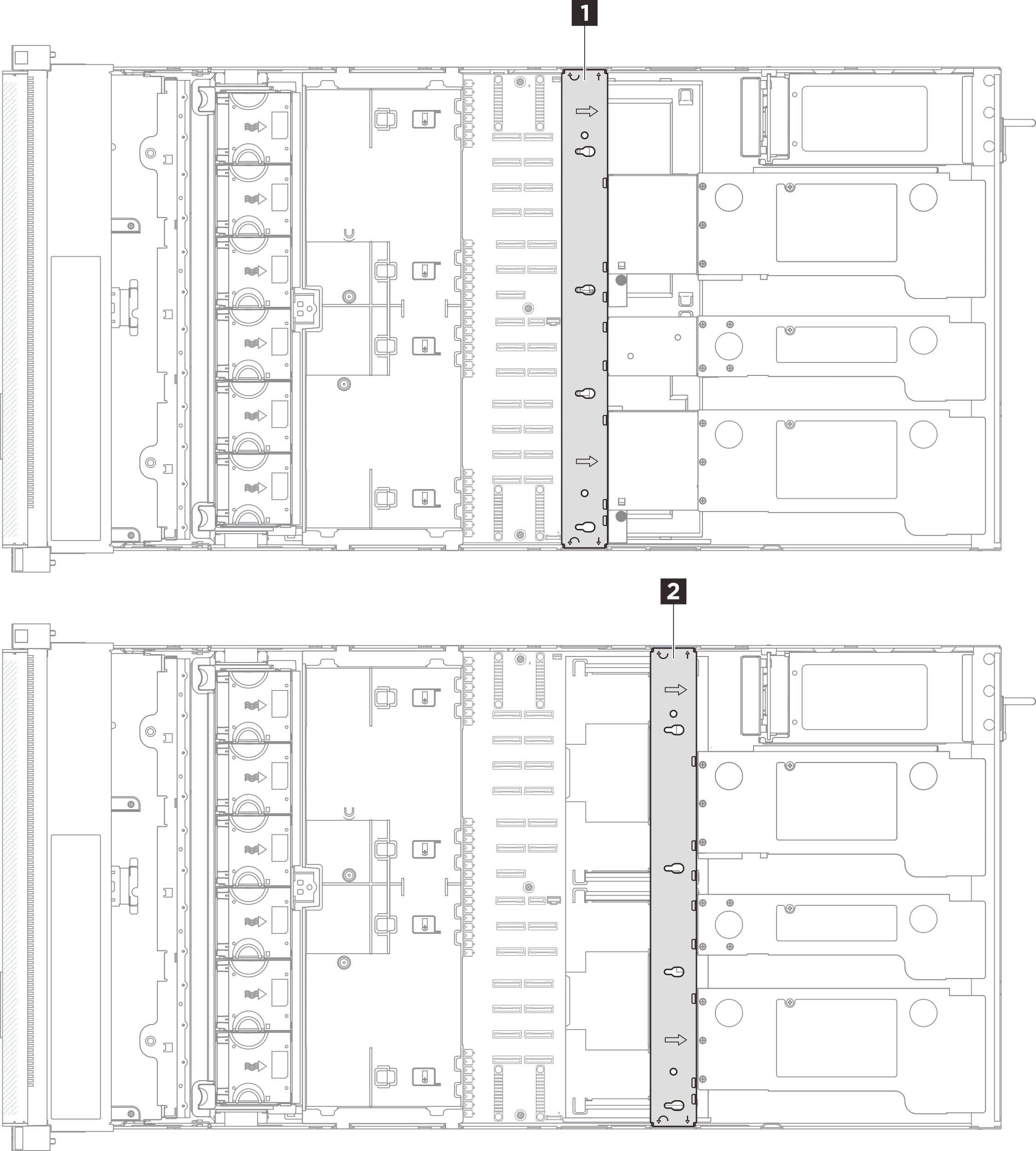

รูปที่ 1. ตำแหน่งครอสบาร์

1 ตำแหน่งครอสบาร์สำหรับตัวยก PCIe แบบเต็มขนาด

2 ตำแหน่งครอสบาร์สำหรับตัวยก PCIe ความยาวครึ่งเดียว

หมายเหตุ

ภาพประกอบแสดงวิธีการติดตั้งครอสบาร์ลงในตัวเครื่องที่มีตัวยก PCIe ความยาวครึ่งเดียว ขั้นตอนการติดตั้งจะคล้ายคลึงกันสำหรับตัวยก PCIe แบบเต็มขนาด

ขั้นตอน

1. ติดตั้งครอสบาร์

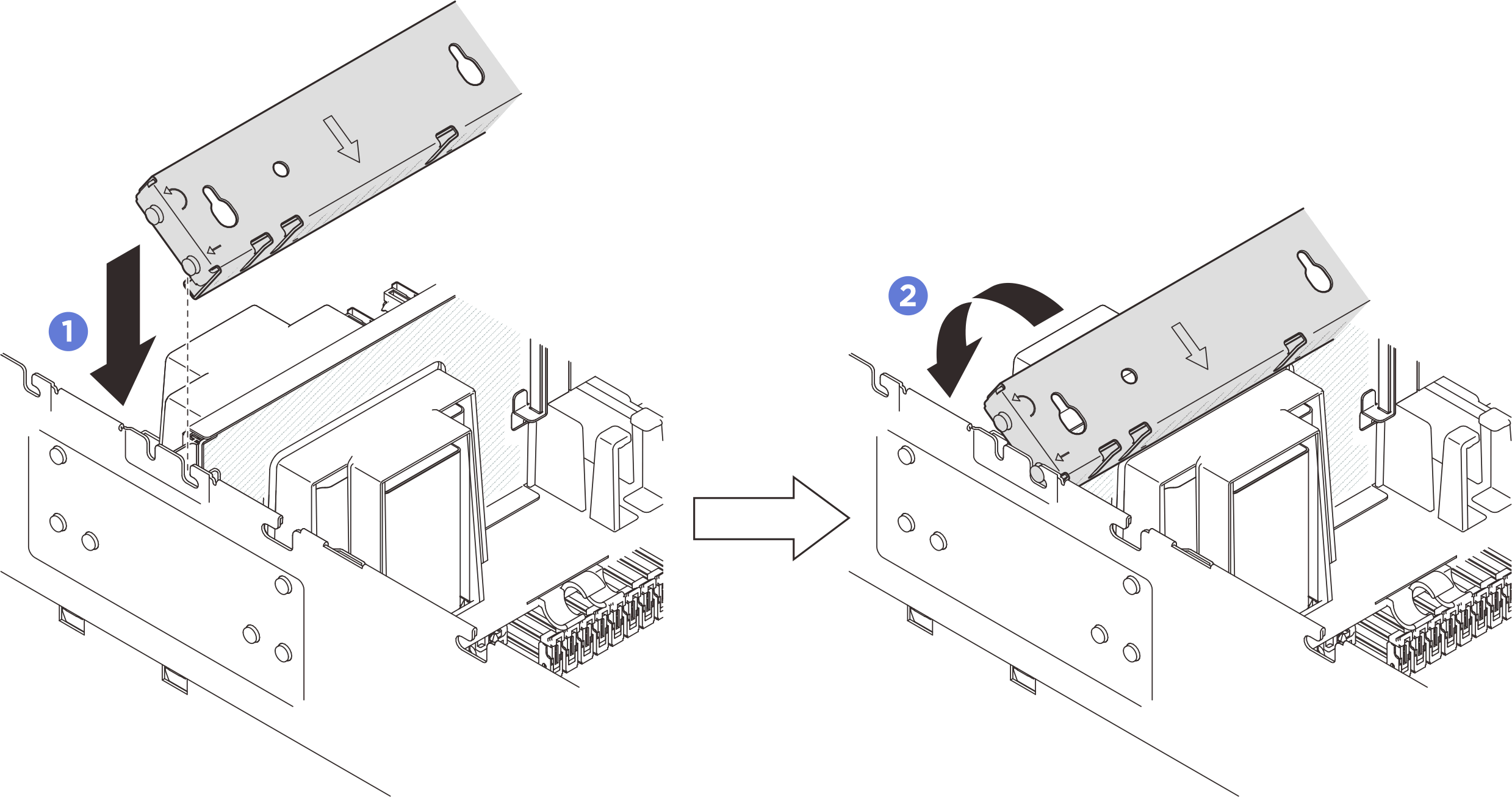

   รูปที่ 2. การติดตั้งครอสบาร์




   1. จัดแนวหมุดนำร่องด้านหลังบนครอสบาร์ และติดตั้งลงในช่องที่ด้านข้างของตัวเครื่อง
   2. หมุนครอสบาร์ไปทางด้านหน้าของเซิร์ฟเวอร์เพื่อยึดให้เข้าที่
2. ยึดตัวยก PCIe 1 เข้ากับครอสบาร์

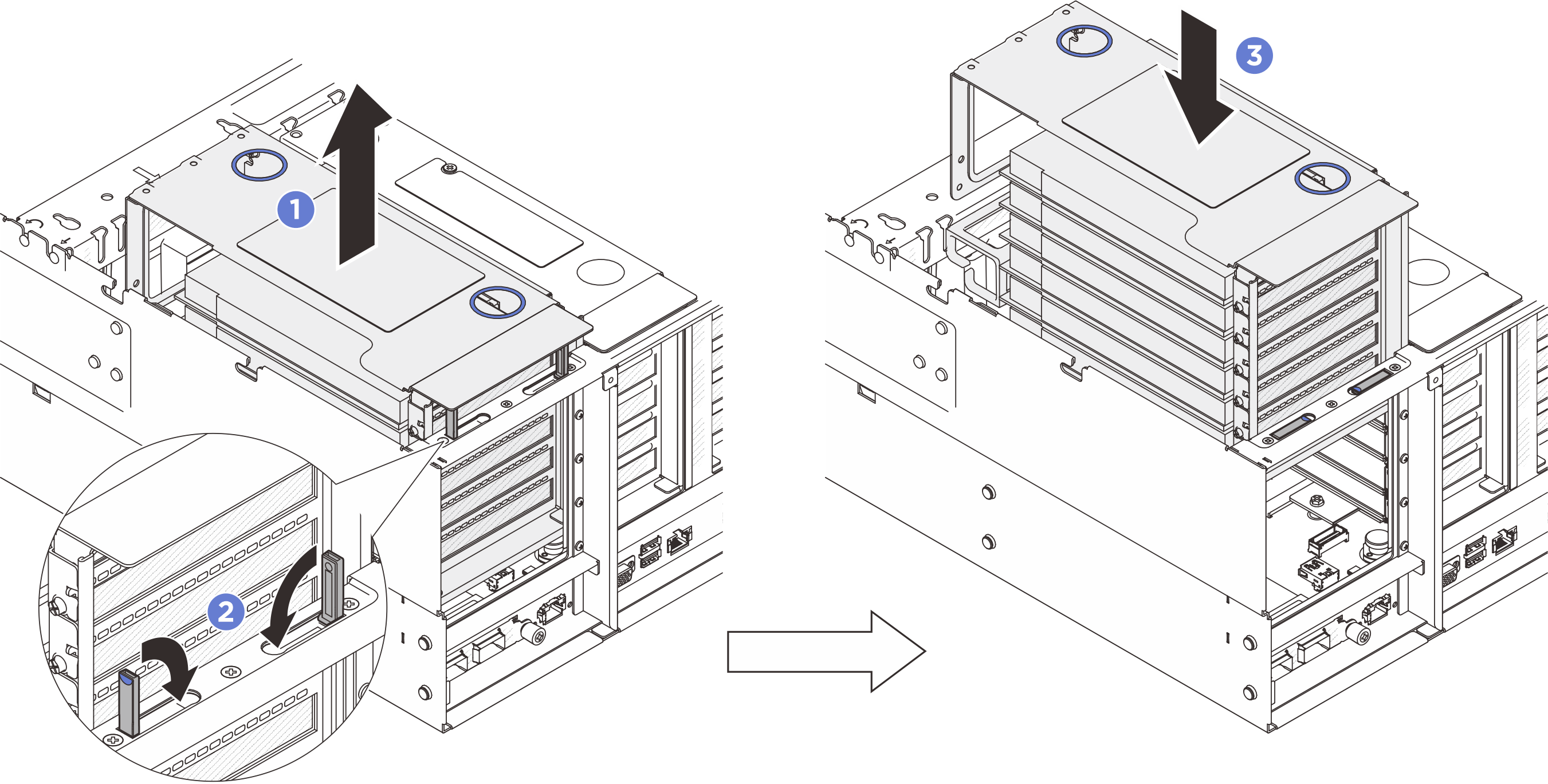

   รูปที่ 3. การยึดตัวยก PCIe




   1. ยกตัวยก PCIe ขึ้นเล็กน้อย
   2. ปิดขาตั้ง
   3. ดันตัวยก PCIe ลงในตัวเครื่องจนกว่าจะเข้าที่พอดี
3. ทำซ้ำ 2 เพื่อยึดตัวยก PCIe อีกสองตัว
4. เชื่อมต่อสายภายนอกทั้งหมดไปยังอะแดปเตอร์ PCIe
