クロス・バーの取り付け

このセクションの手順に従って、クロス・バーを取り付けます。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

• 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

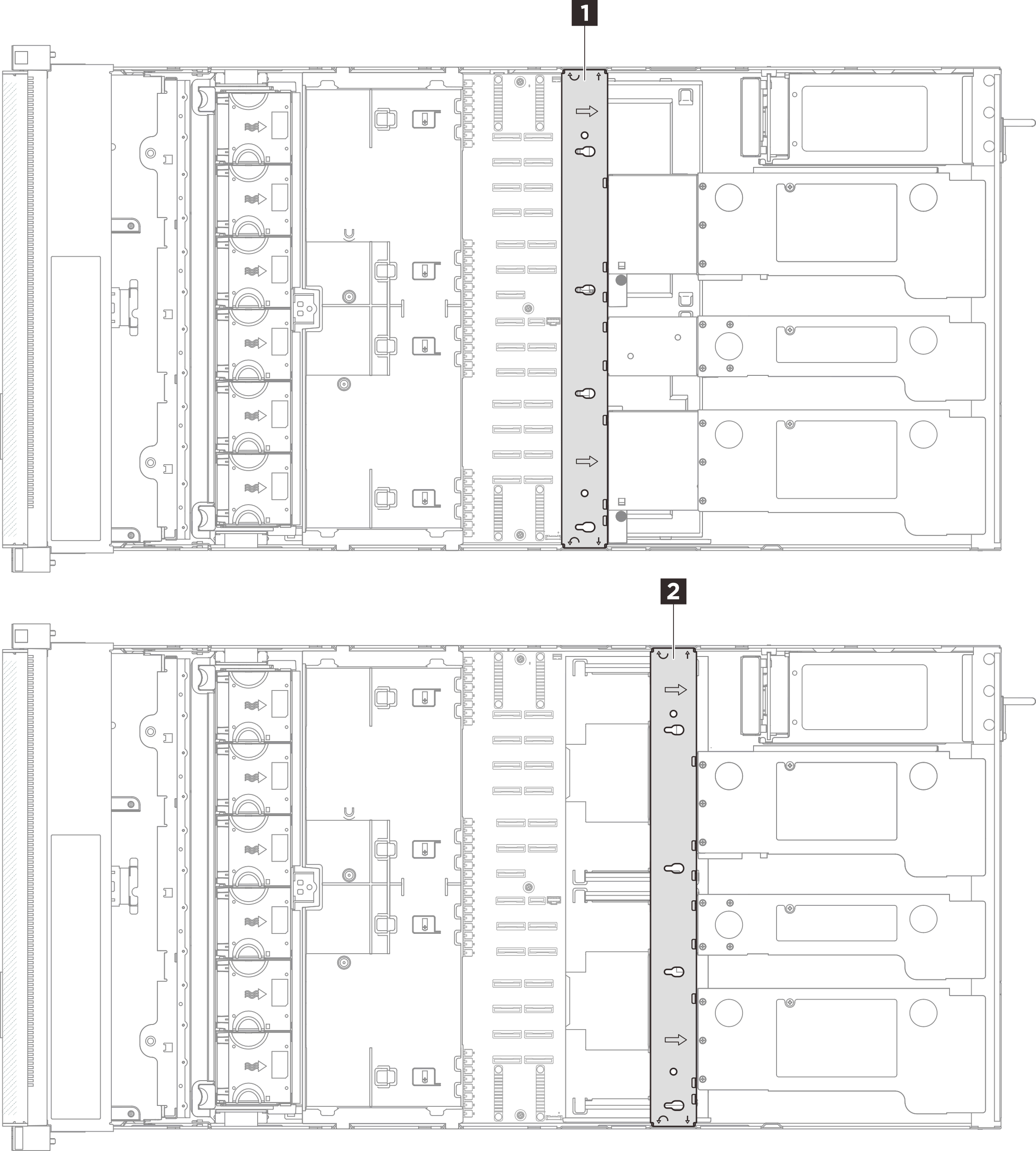

図 1. クロスバーの位置

1 フルサイズ PCIe ライザーのクロス・バー位置

2 ハーフサイズ PCIe ライザーのクロス・バー位置

注

図は、ハーフサイズ PCIe ライザーを使用して、シャーシにクロス・バーを取り付けする方法を示しています。取り付け手順は、フルサイズ PCIe ライザーについても同様です。

手順

1. クロス・バーを取り付けます。

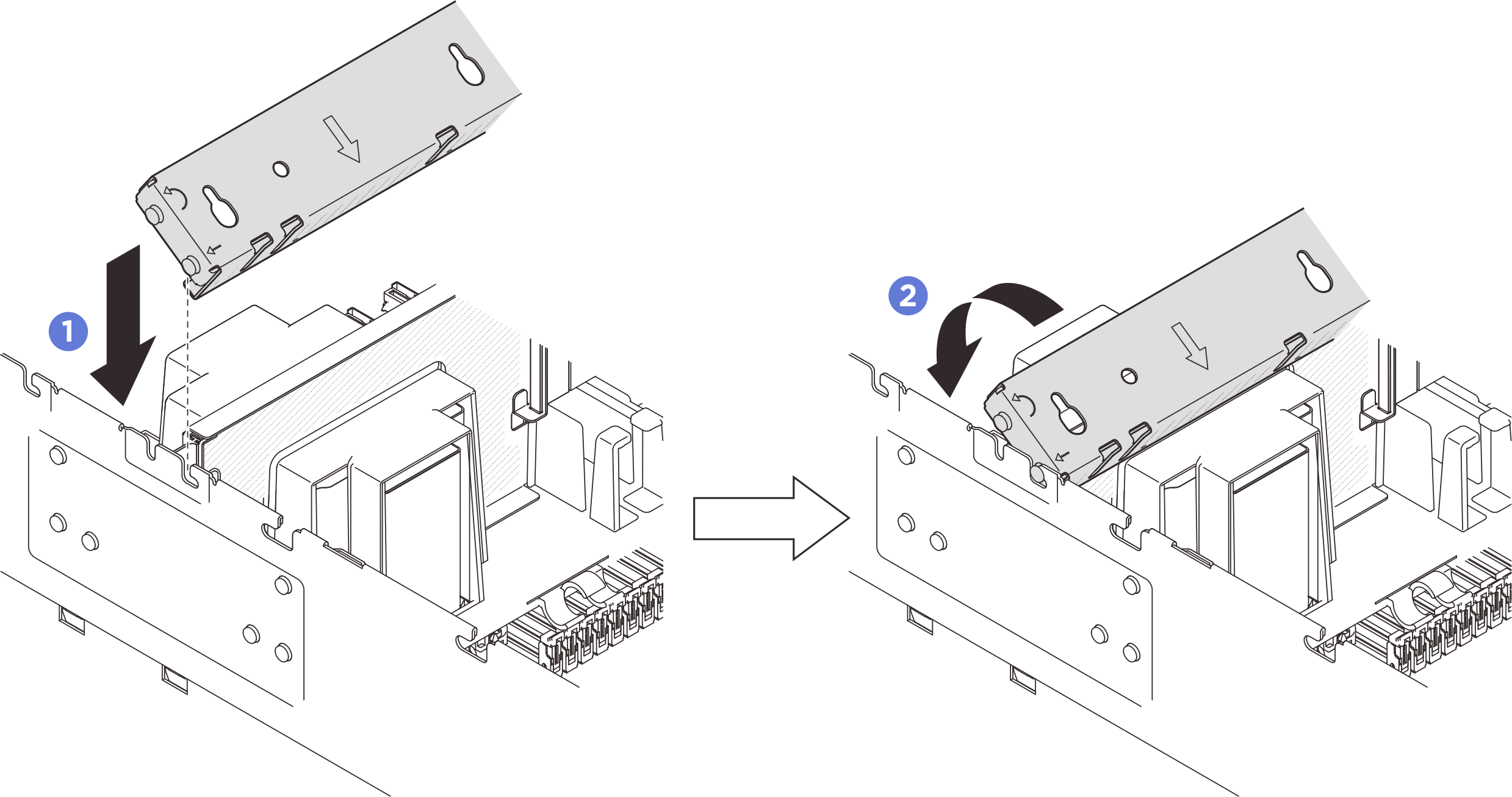

   図 2. クロス・バーの取り付け




   1. クロス・バーの背面のガイド・ピンを位置合わせし、シャーシ側面の開口部に取り付けます。
   2. サーバーの前面方向にクロス・バーを回転させ、所定の場所に固定します。
2. PCIe ライザー 1 をクロス・バーに固定します。

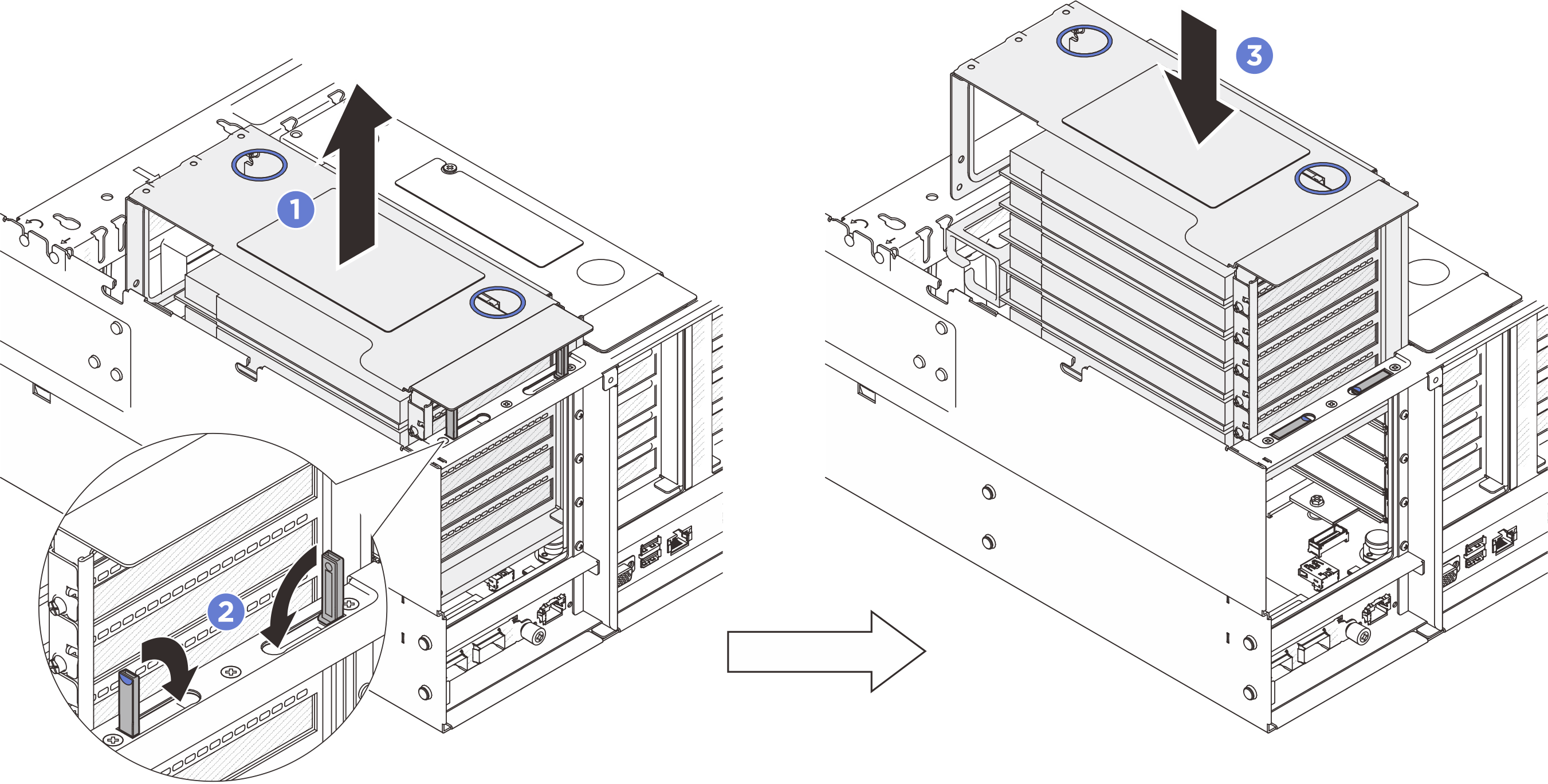

   図 3. PCIe ライザーの固定




   1. PCIe ライザーを少し持ち上げます。
   2. キック・スタンドを閉じます。
   3. PCIe ライザーを、完全に装着されるまでシャーシに押し込みます。
3. 2 を繰り返し、他の 2 つの PCIe ライザーを固定します。
4. PCIe アダプターにすべての外部ケーブルを接続します。
