크로스바 설치

이 섹션의 지침에 따라 크로스바를 설치하십시오.

주의

• 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.

• 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

• 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

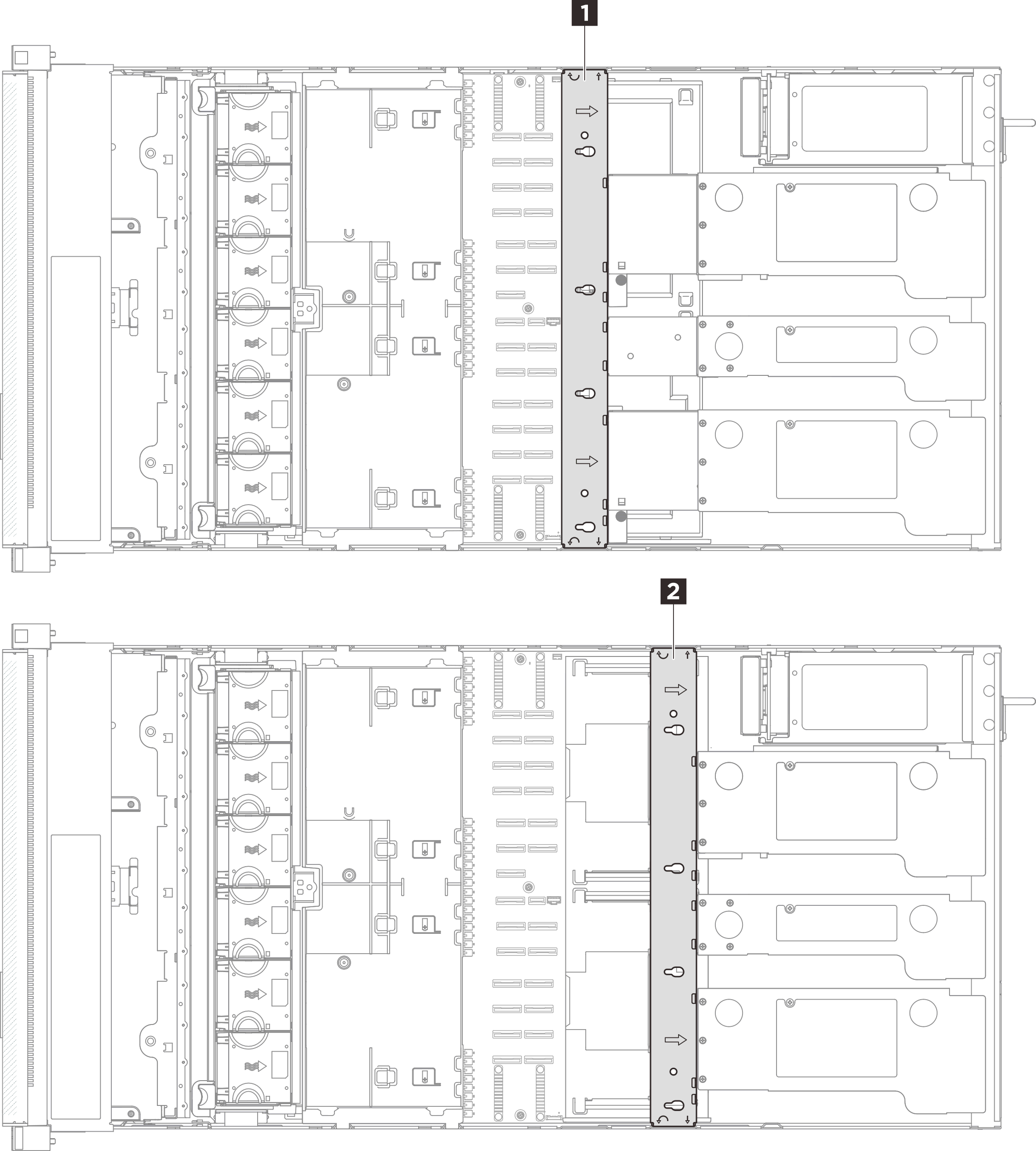

그림 1. 크로스바 위치

1 전체 길이 PCIe 라이저의 크로스바 위치

2 절반 길이 PCIe 라이저의 크로스바 위치

주

다음 그림은 절반 길이 PCIe 라이저가 있는 섀시에 크로스바를 설치하는 방법을 보여줍니다. 설치 절차는 전체 길이 PCIe 라이저와 유사합니다.

절차

1. 크로스바를 설치하십시오.

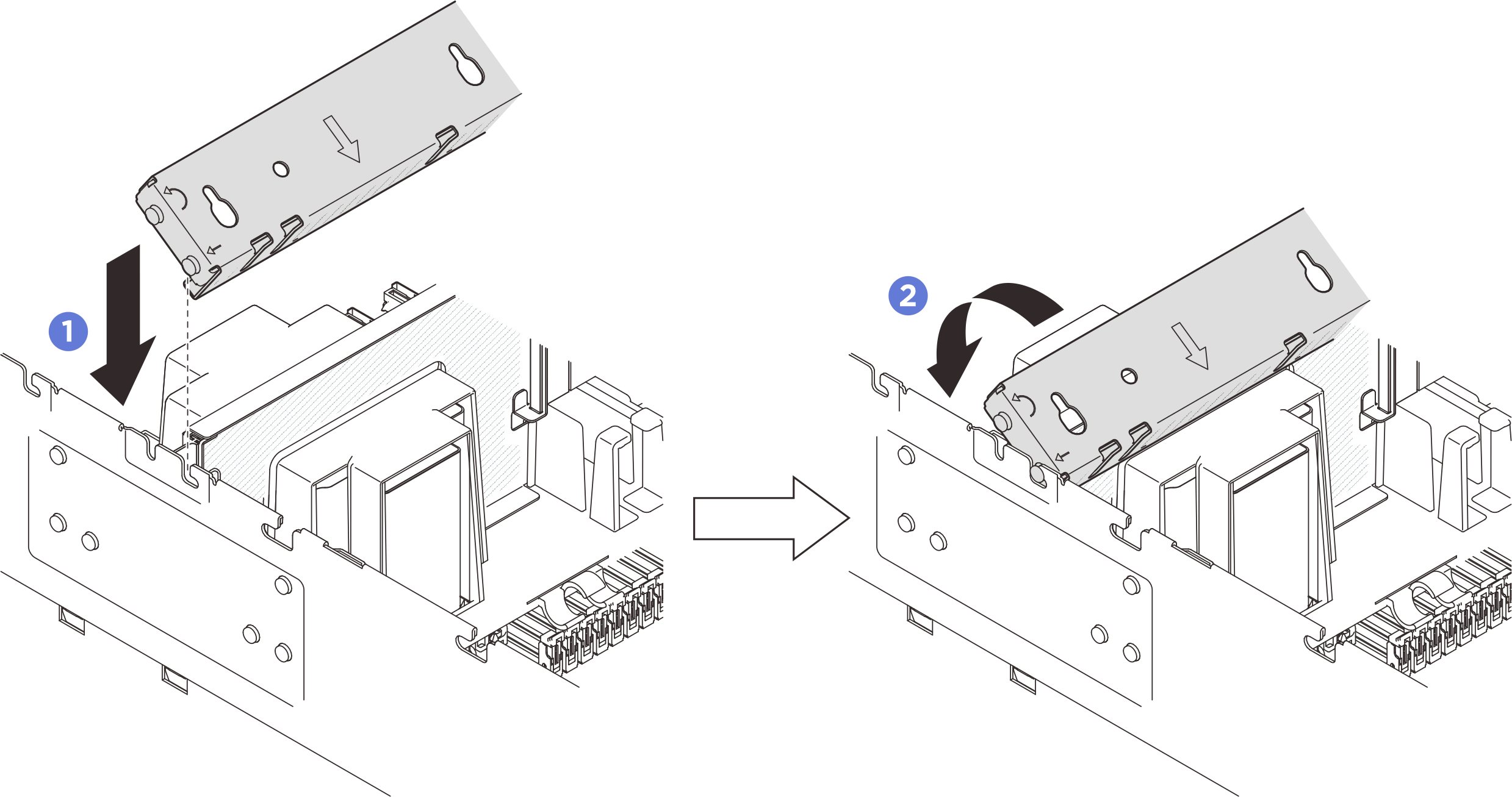

   그림 2. 크로스바 설치




   1. 크로스바의 뒷면 가이드 핀을 맞추고 섀시 측면의 구멍에 설치하십시오.
   2. 크로스바를 서버의 앞쪽으로 돌려 제자리에 고정하십시오.
2. 크로스바에 PCIe 라이저 1을 고정하십시오.

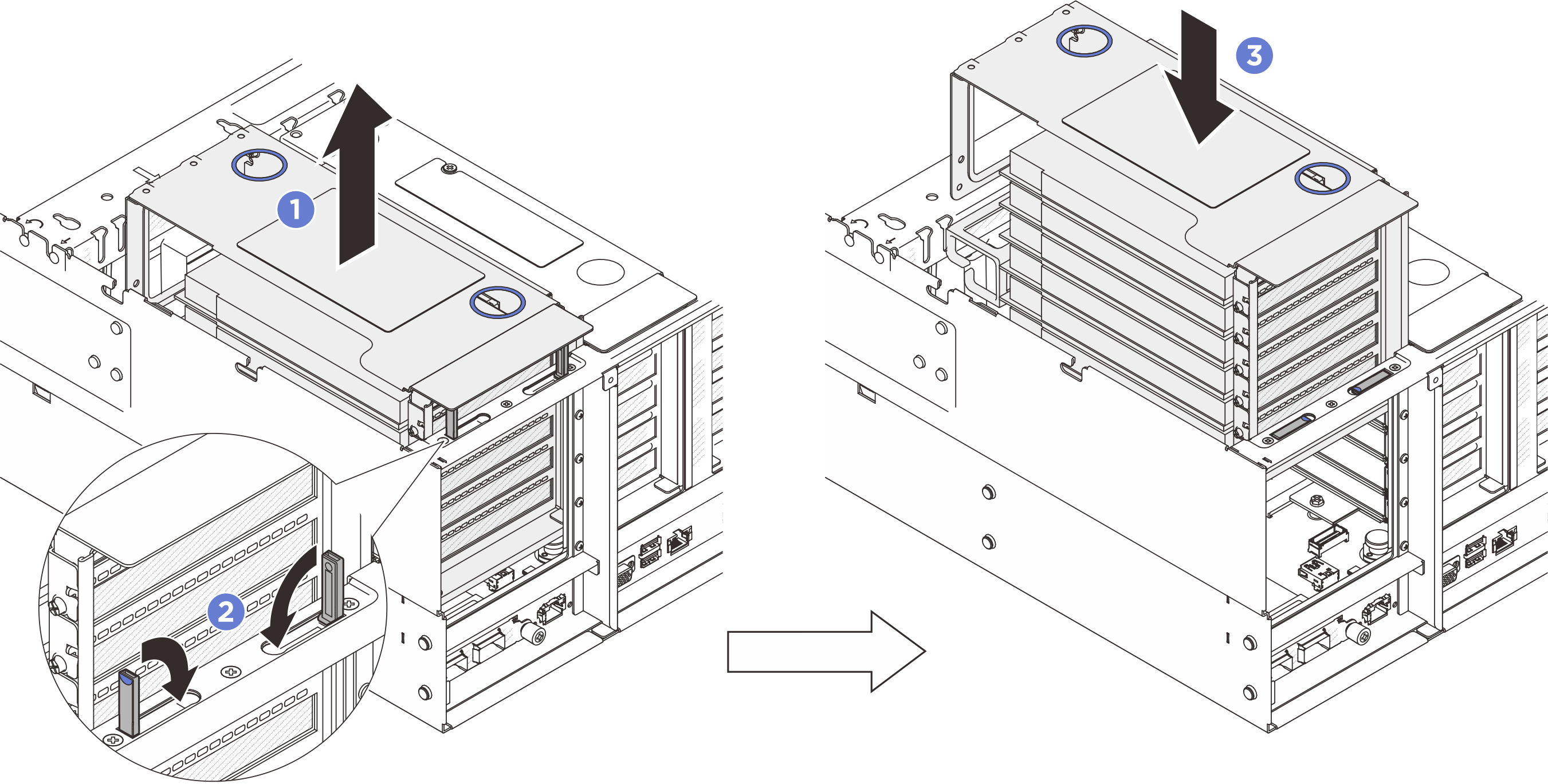

   그림 3. PCIe 라이저 고정




   1. PCIe 라이저를 약간 들어 올리십시오.
   2. 킥스탠드를 닫으십시오.
   3. 완전히 장착될 때까지 PCIe 라이저를 섀시에 밀어 넣으십시오.
3. 2 단계를 반복하여 다른 2개의 PCIe 라이저를 고정하십시오.
4. PCIe 어댑터에 외부 케이블을 모두 연결하십시오.
