Querstrebe installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die Querstrebe zu installieren.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

• Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

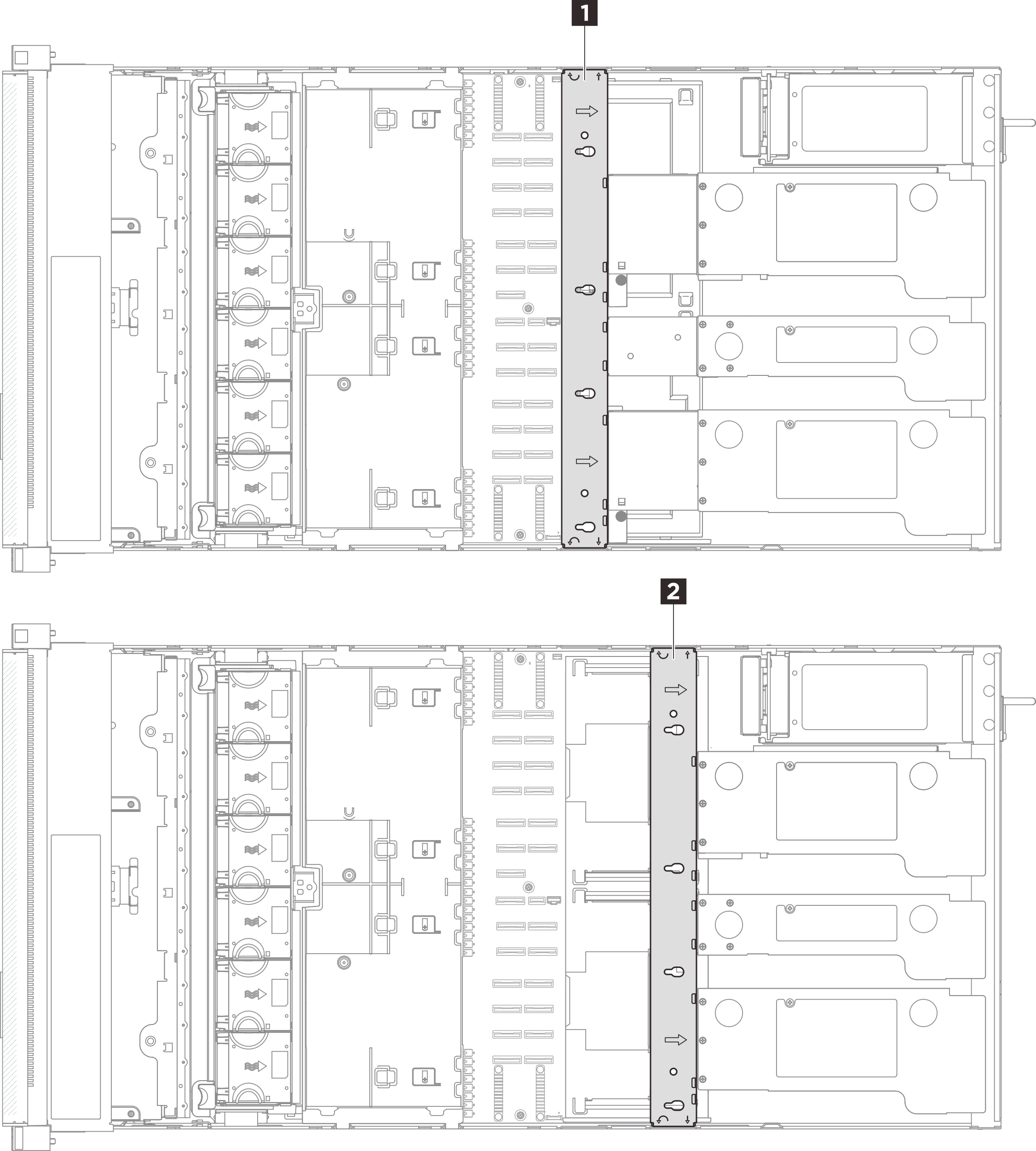

Abbildung 1. Position der Querstrebe

1 Position der Querstrebe für PCIe-Adapterkarte mit voller Länge

2 Position der Querstrebe für PCIe-Adapterkarte mit halber Länge

Anmerkung

In den Abbildungen wird dargestellt, wie Sie eine Querstrebe in einem Gehäuse mit PCIe-Adapterkarten mit halber Länge installieren. Das Installationsverfahren für PCIe-Adapterkarte mit voller Länge ist ähnlich.

Vorgehensweise

1. Installieren Sie die Querstrebe.

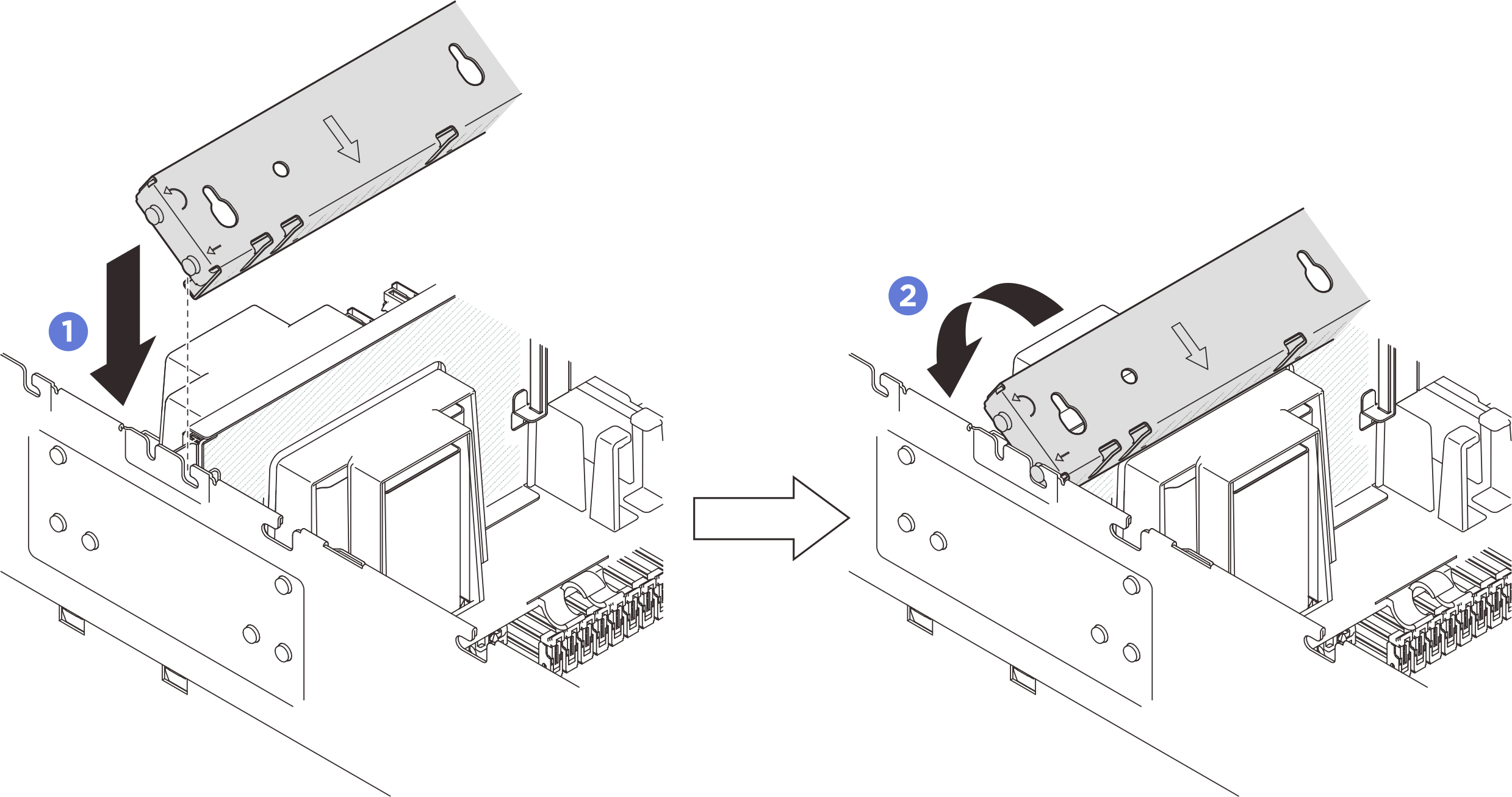

   Abbildung 2. Installieren der Querstrebe




   1. Richten Sie die hinteren Führungsstifte an der Querstrebe aus und installieren Sie sie in den Öffnungen an den Seiten des Gehäuses.
   2. Drehen Sie die Querstrebe zur Vorderseite des Servers, um sie zu befestigen.
2. Befestigen Sie PCIe-Adapterkarte 1 an der Querstrebe.

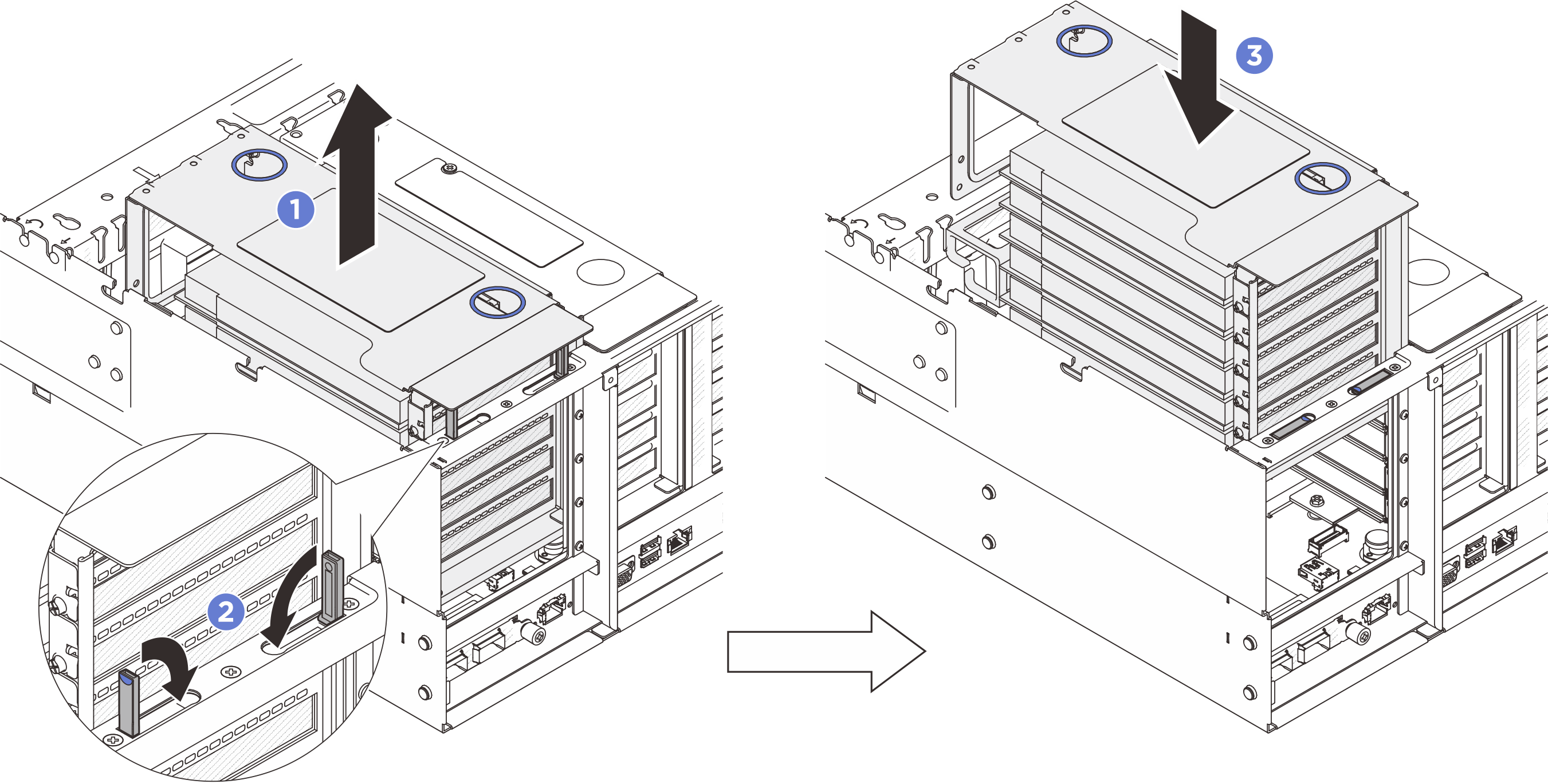

   Abbildung 3. Befestigen der PCIe-Adapterkarte




   1. Heben Sie die PCIe-Adapterkarte leicht an.
   2. Klappen Sie die Ständer ein.
   3. Schieben Sie die PCIe-Adapterkarte in das Gehäuse, bis sie richtig eingesetzt ist.
3. Wiederholen Sie 2, um die anderen zwei PCIe-Adapterkarten zu befestigen.
4. Schließen Sie alle externen Kabel an die PCIe-Adapter an.
