Instalar a barra transversal

Siga as instruções nesta seção para instalar a barra transversal.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

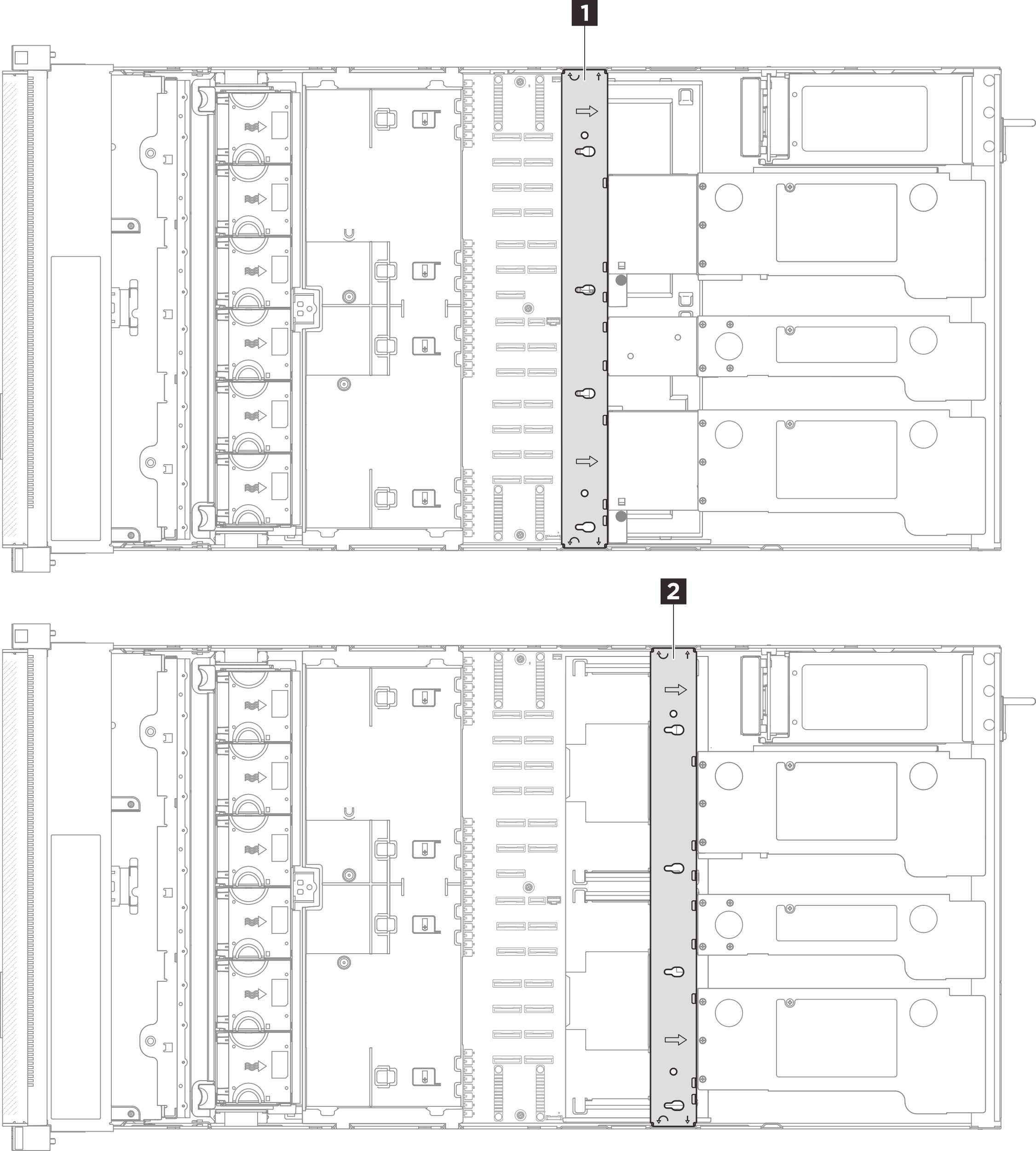

Figura 1. Local da barra transversal

1 Local da barra transversal para placas riser PCIe de comprimento integral

2 Local da barra transversal para placas riser PCIe de meio comprimento

Nota

As ilustrações mostram como instalar uma barra transversal em um chassi com placas riser PCIe de meio comprimento. O procedimento de instalação é semelhante para as placas riser PCIe de comprimento integral.

Procedimento

1. Instale a barra transversal.
   Figura 2. Instalando a barra transversal




   1. Alinhe os pinos-guia traseiros na barra transversal e instale-a nas aberturas nas laterais do chassi.
   2. Gire a barra transversal em direção à frente do servidor para prendê-la no lugar.
2. Prenda a placa riser PCIe 1 na barra transversal.

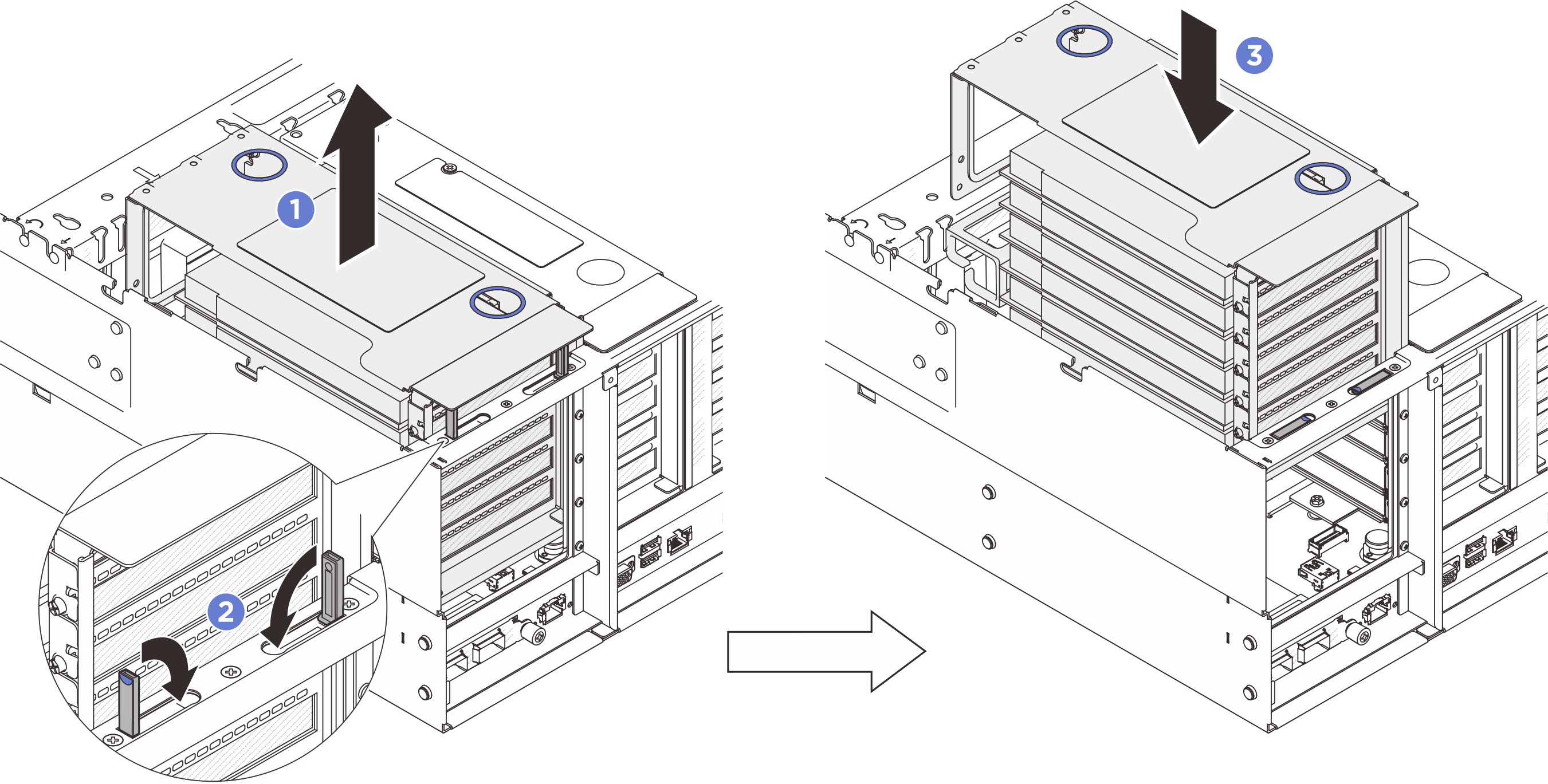

   Figura 3. Prendendo a placa riser PCIe




   1. Levante levemente a placa riser PCIe.
   2. Feche os suportes.
   3. Empurre a placa riser PCIe no chassi até que ela fique bem encaixada.
3. Repita 2 para prender as outras duas placas riser PCIe.
4. Conecte todos os cabos externos nos adaptadores PCIe.
