Remover a barra transversal

Siga as instruções nesta seção para remover a barra transversal.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

• Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar as tampas superiores ou remover o servidor do rack. Consulte Substituição do servidor.

Figura 1. Local da barra transversal

1 Local da barra transversal para placas riser PCIe de comprimento integral

2 Local da barra transversal para placas riser PCIe de meio comprimento

Nota

As ilustrações mostram como remover uma barra transversal de um chassi com placas riser PCIe de meio comprimento. O procedimento de remoção é semelhante para as placas riser PCIe de comprimento integral.

Procedimento

1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar as tampas superiores ou remover o servidor do rack. Consulte Substituição do servidor.
2. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
3. Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.
4. Desconecte todos os cabos externos dos adaptadores PCIe.
5. Desencaixe a placa riser PCIe 1 da barra transversal.

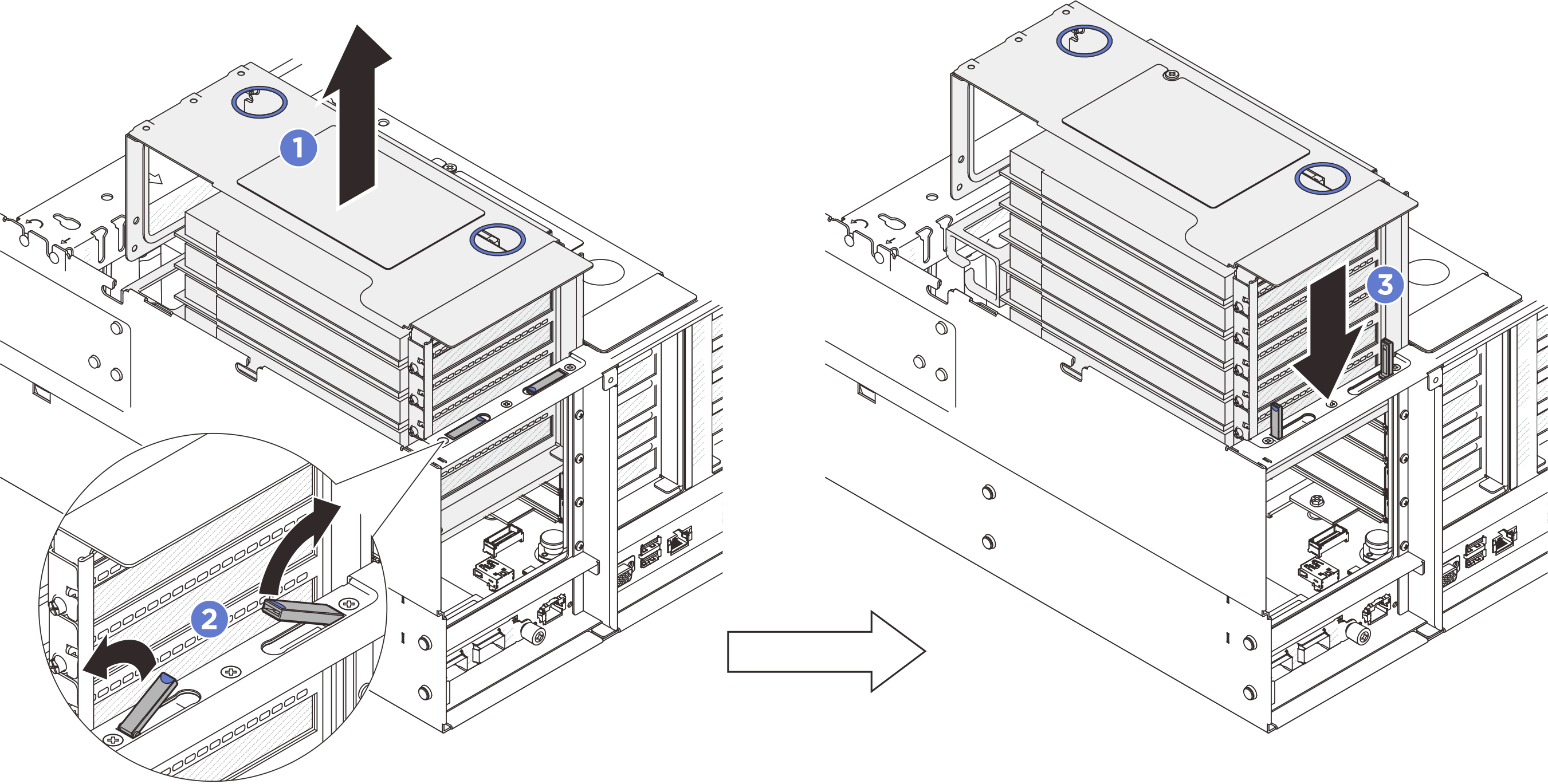

   Figura 2. Desencaixando a placa riser PCIe




   1. Levante um pouco a placa riser PCIe para retirá-la do chassi.
   2. Levante os suportes para fora.
   3. Coloque a placa riser PCIe na parte superior dos suportes.
6. Repita 5 para desencaixar as outras duas placas riser PCIe.
7. Remova a barra transversal.

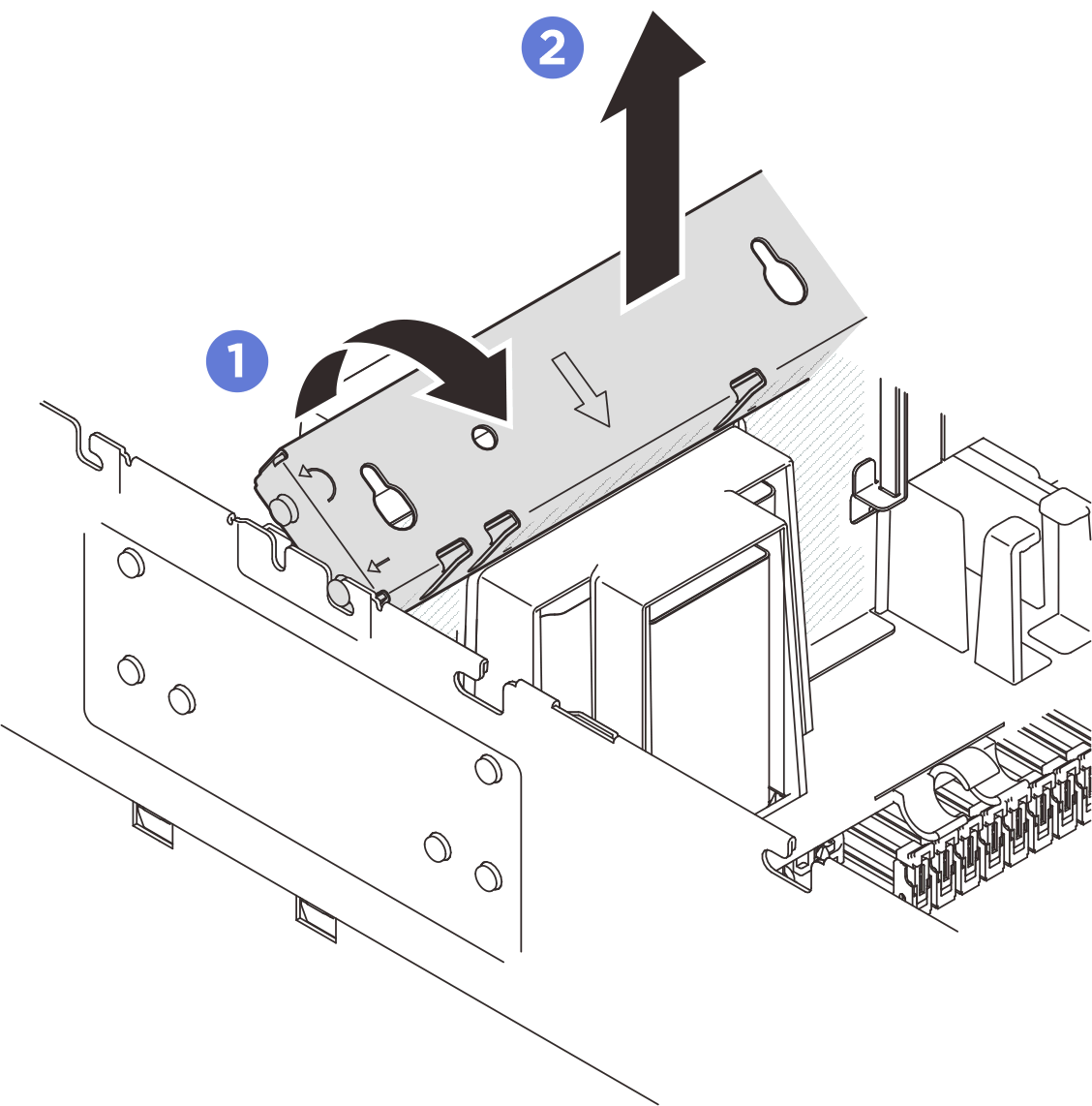

   Figura 3. Removendo a barra transversal




   1. Gire a barra transversal em direção à parte traseira do servidor.
   2. Segure e levante a barra transversal para removê-la do chassi.
