Extracción de la barra cruzada

Siga las instrucciones de esta sección para extraer la barra cruzada.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.

• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

• Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

• Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a las cubiertas superiores, o quite el servidor del bastidor. Consulte Sustitución del servidor.

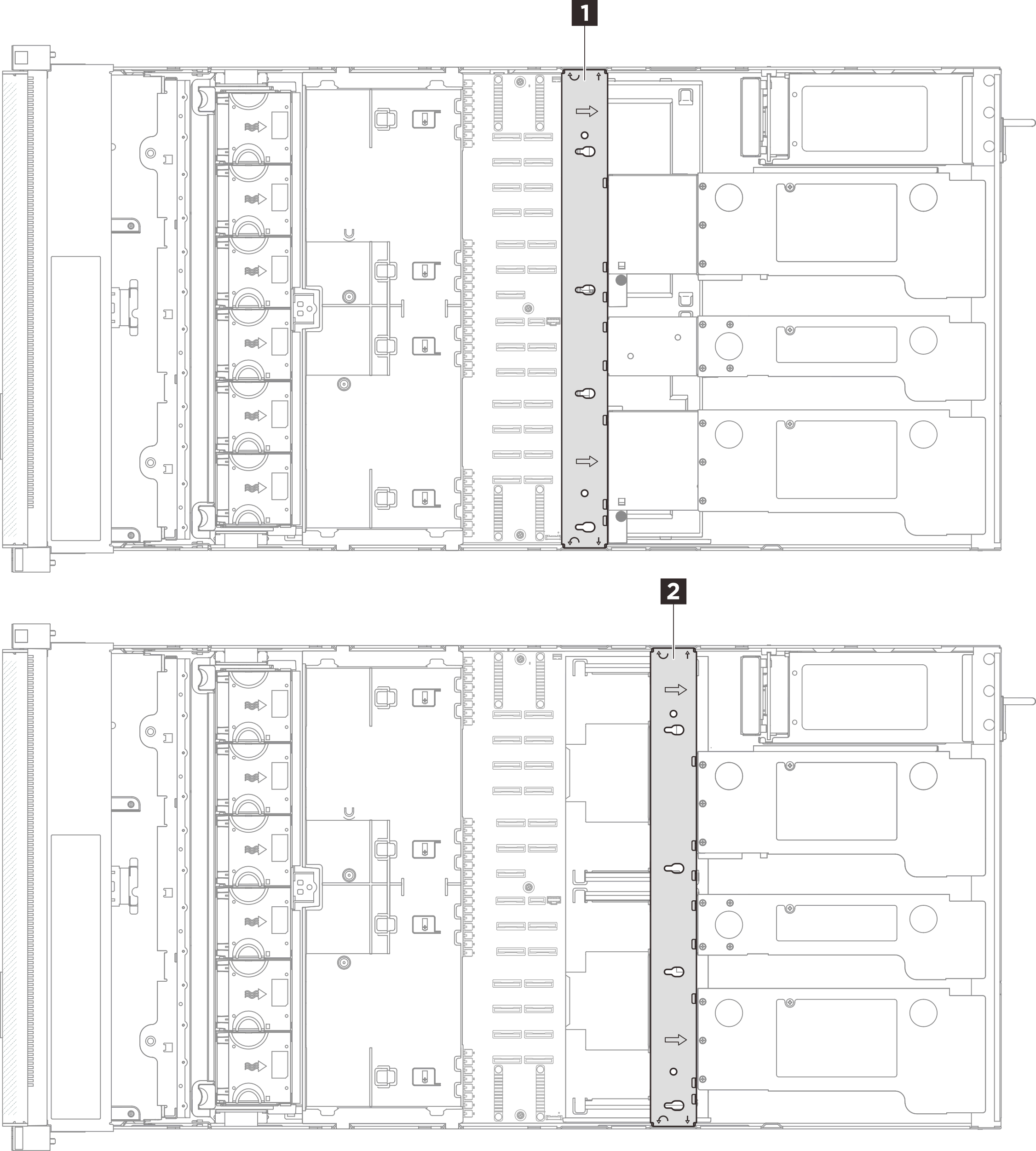

Figura 1. Ubicación de la barra cruzada

1 Ubicación de la barra cruzada para tarjetas de expansión PCIe de longitud completa

2 Ubicación de la barra cruzada para tarjetas de expansión PCIe de longitud media

Nota

Las ilustraciones muestran cómo extraer una barra cruzada de un chasis con tarjetas de expansión PCIe de longitud media. El procedimiento de extracción es similar para las tarjetas de expansión PCIe de longitud completa.

Procedimiento

1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a las cubiertas superiores, o quite el servidor del bastidor. Consulte Sustitución del servidor.
2. Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
3. Quite la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
4. Desconecte todos los cables externos de los adaptadores PCIe.
5. Desenganche la tarjeta de expansión PCIe 1 de la barra cruzada.

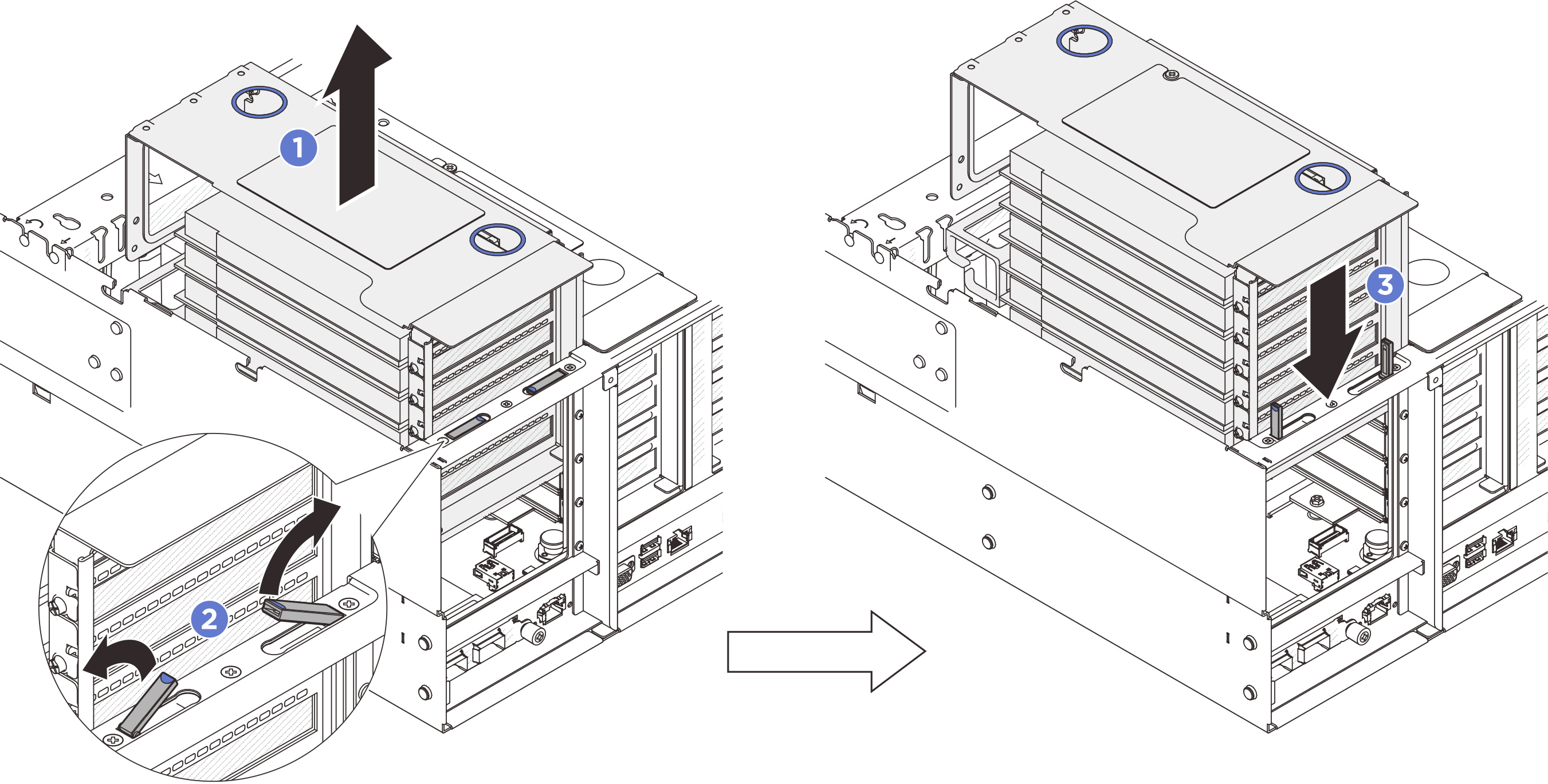

   Figura 2. Desenganche de la tarjeta de expansión PCIe




   1. Levante un poco la tarjeta de expansión PCIe y sáquela del chasis.
   2. Levante las patilla hacia afuera.
   3. Coloque la tarjeta de expansión PCIe sobre las patillas.
6. Repita 5 para desenganchar las otras dos tarjetas de expansión PCIe.
7. Extraiga la barra cruzada.

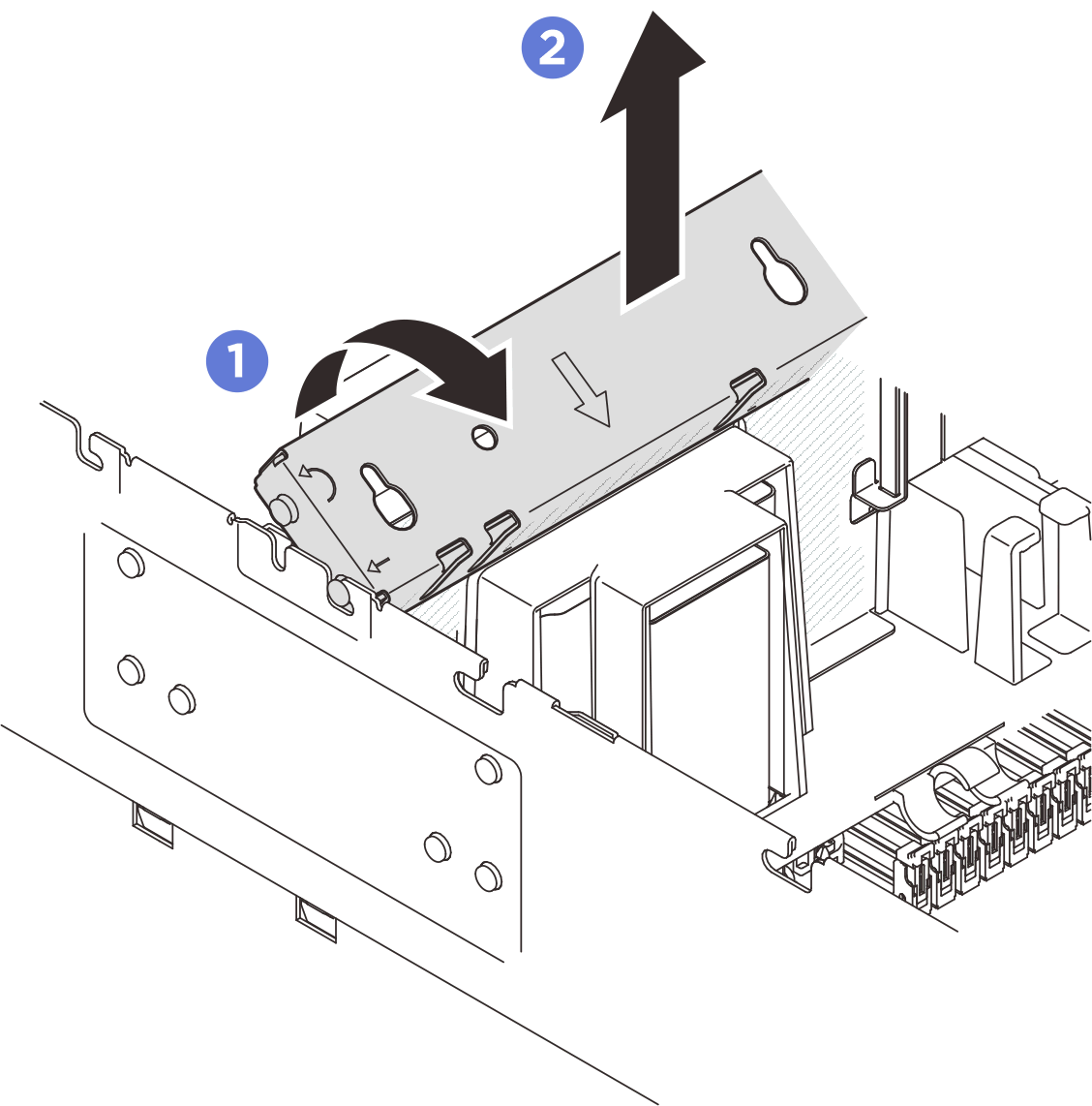

   Figura 3. Extracción de la barra cruzada




   1. Gire la barra cruzada hacia la parte posterior del servidor.
   2. Sostenga y levante la barra cruzada para extraerla del chasis.
