卸下橫槓

請依照本節中的指示卸下橫槓。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

• 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

• 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

• 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。

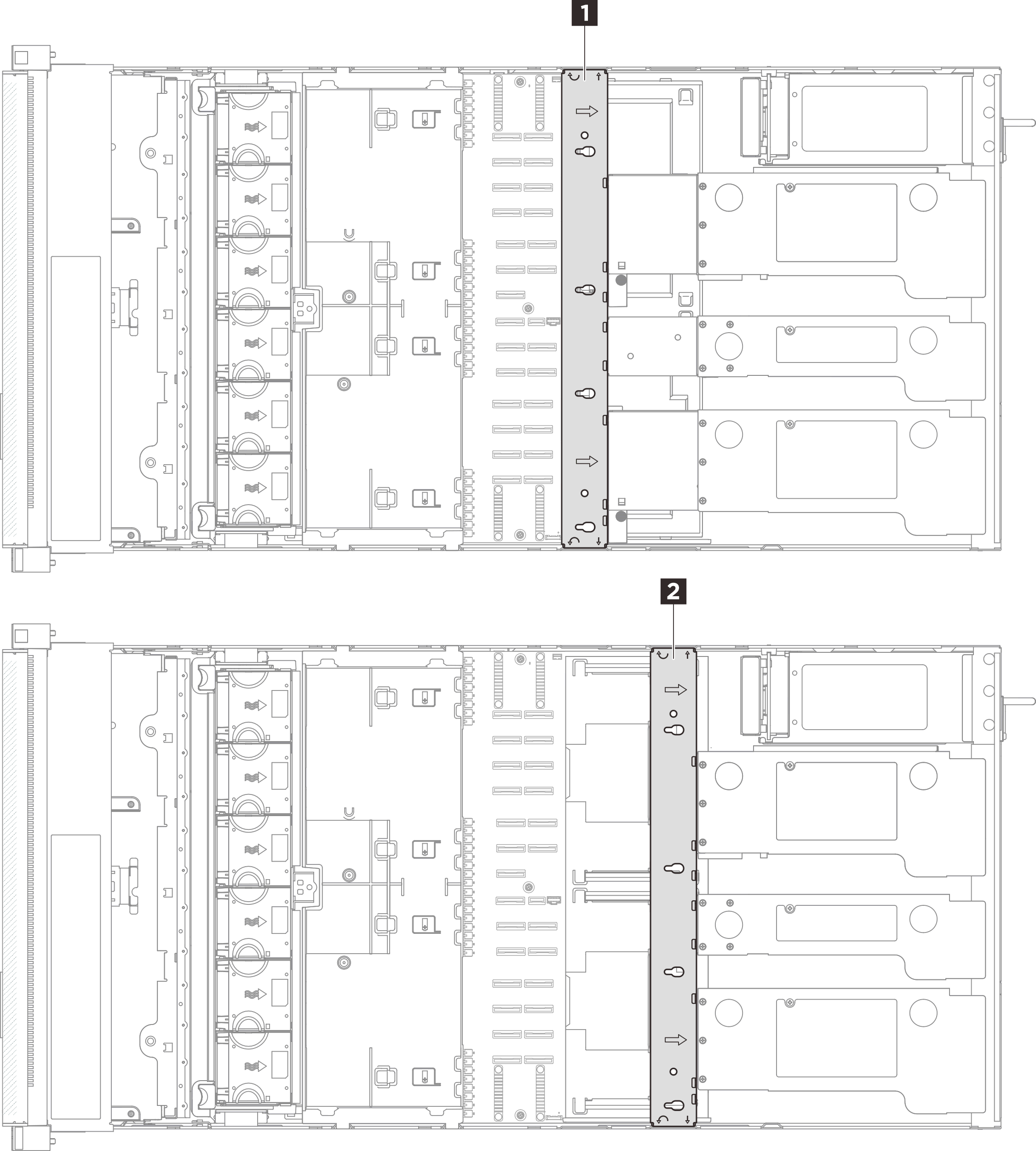

圖 1. 橫槓位置

1 全長 PCIe 擴充卡的橫槓位置

2 半長 PCIe 擴充卡的橫槓位置

註

這些圖解顯示如何從配備半長 PCIe 擴充卡的機箱中卸下橫槓。全長 PCIe 擴充卡的卸下程序也類似。

程序

1. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。
2. 卸下前方上蓋。請參閱卸下前方上蓋。
3. 卸下後方上蓋。請參閱卸下後方上蓋。
4. 從 PCIe 配接卡拔下所有外部纜線。
5. 將 PCIe 擴充卡 1 脫離橫槓。

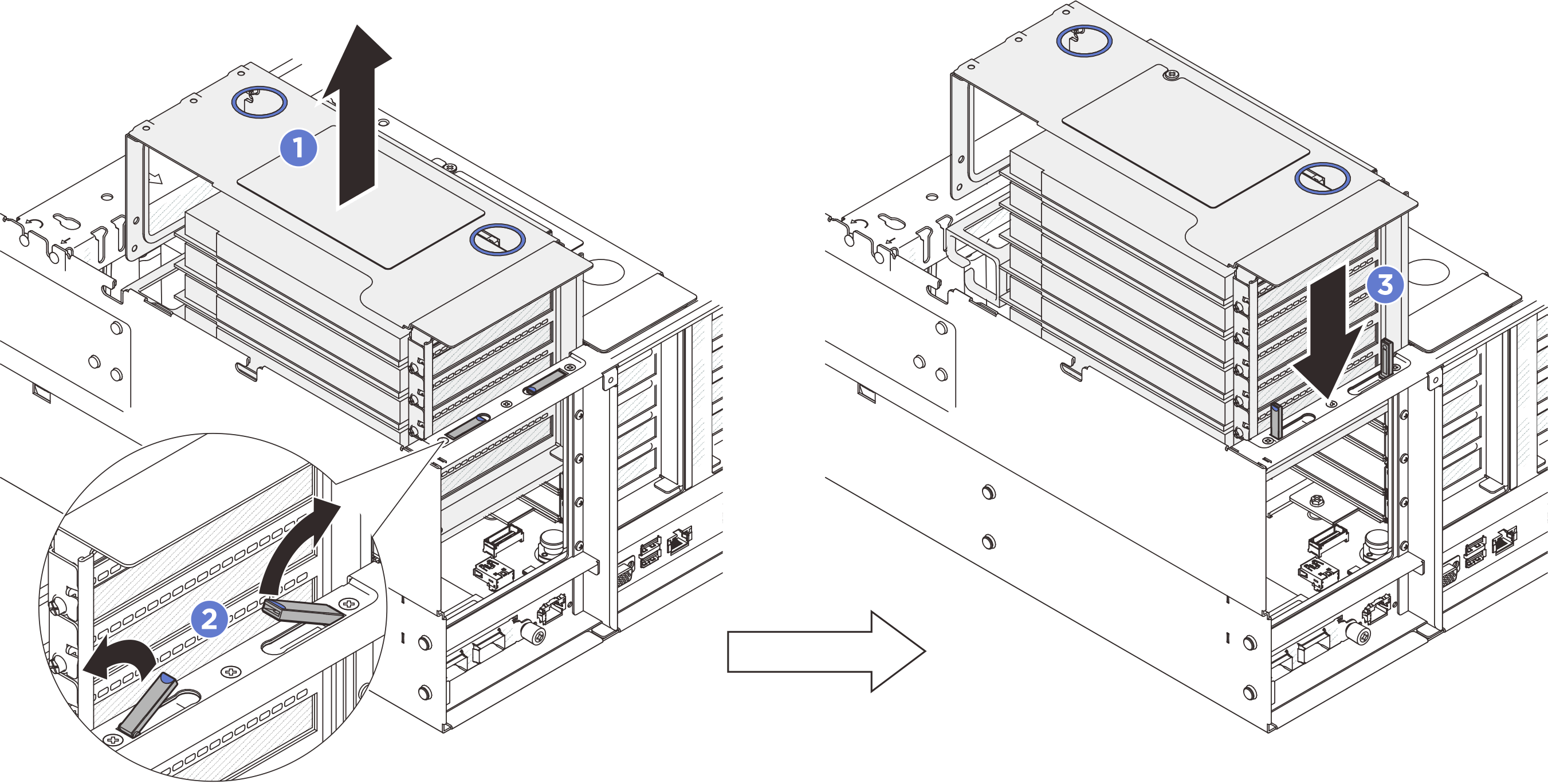

   圖 2. 脫離 PCIe 擴充卡




   1. 將 PCIe 擴充卡輕輕提起，從機箱取出。
   2. 向外提起支架。
   3. 將 PCIe 擴充卡放在支架頂部。
6. 重複5，以鬆開另外兩個 PCIe 擴充卡。
7. 卸下橫槓。

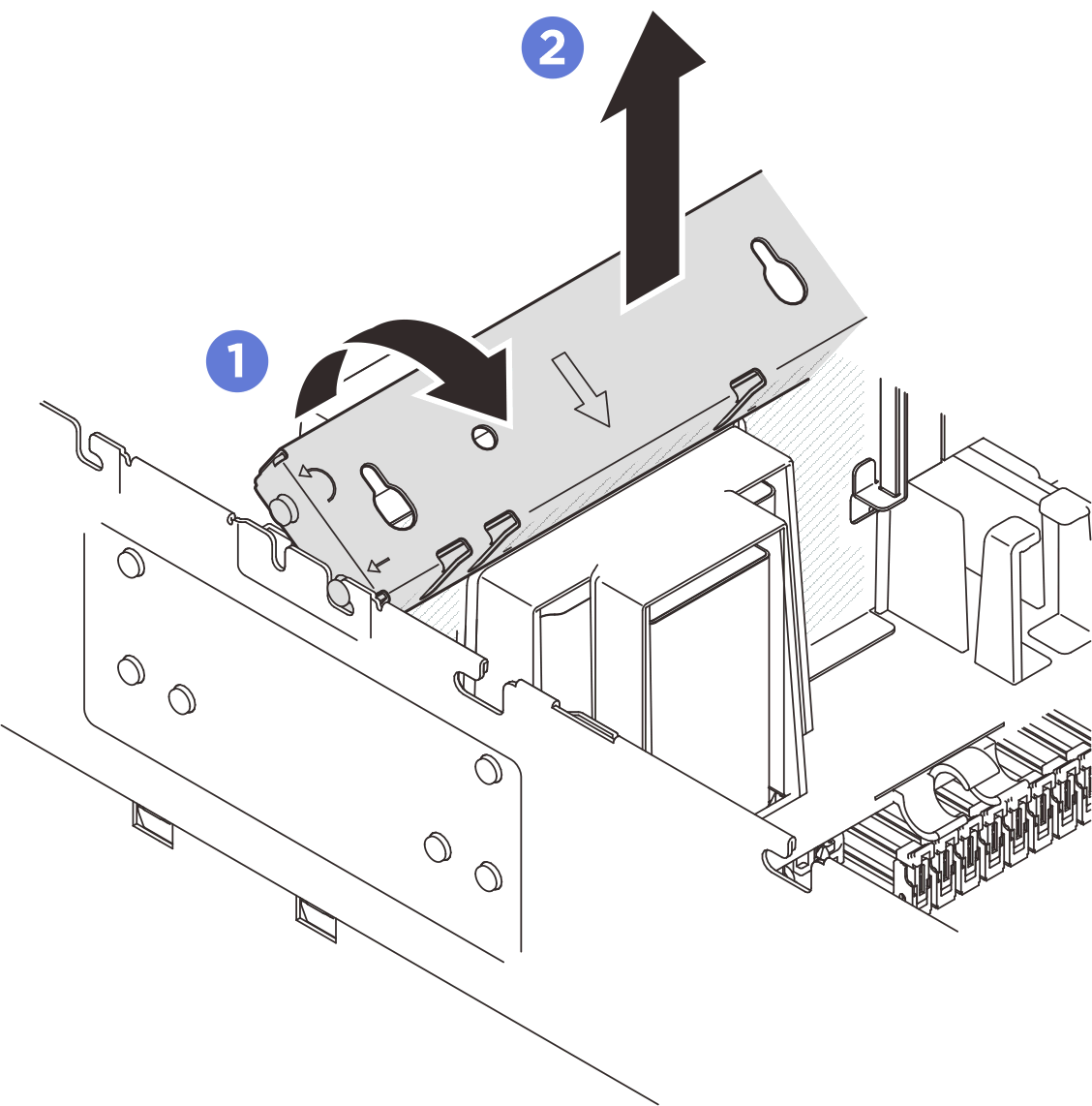

   圖 3. 卸下橫槓




   1. 將橫槓向伺服器後方轉動。
   2. 抓住並提起橫槓，將其從機箱卸下。
