Rimozione della barra trasversale

Seguire le istruzioni riportate in questa sezione per rimuovere la barra trasversale.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

• Se il server è installato in un rack, estrarlo facendolo scorrere sulle guide di scorrimento del rack per accedere ai coperchi superiori o rimuovere il server dal rack. Vedere Sostituzione del server.

Figura 1. Posizione della barra trasversale

1 Posizione della barra trasversale per le schede verticali PCIe full-length

2 Posizione della barra trasversale per le schede verticali PCIe half-length

Nota

Le figure mostrano come rimuovere una barra trasversale da uno chassis con schede verticali PCIe half-length. La procedura di rimozione è simile per le schede verticali PCIe full-length.

Procedura

1. Se il server è installato in un rack, estrarlo facendolo scorrere sulle guide di scorrimento del rack per accedere ai coperchi superiori o rimuovere il server dal rack. Vedere Sostituzione del server.
2. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
3. Rimuovere il coperchio superiore posteriore. Vedere Rimozione del coperchio superiore posteriore.
4. Scollegare tutti i cavi esterni dagli adattatori PCIe.
5. Sganciare la scheda verticale PCIe 1 dalla barra trasversale.

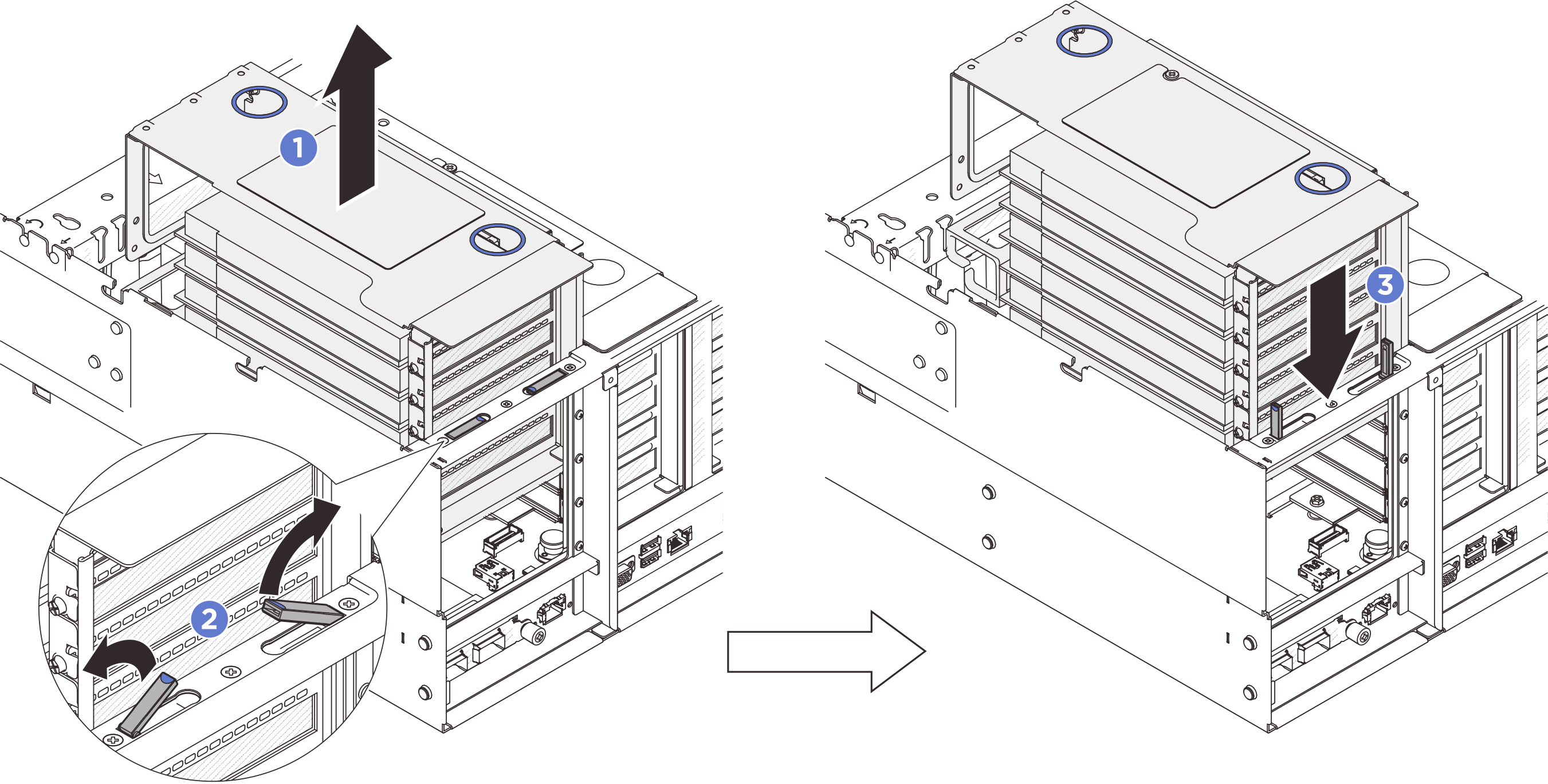

   Figura 2. Sgancio della scheda verticale PCIe




   1. Sollevare leggermente la scheda verticale PCIe per estrarla dallo chassis.
   2. Sollevare i cavalletti verso l'esterno.
   3. Posizionare la scheda verticale PCIe sulla parte superiore dei cavalletti.
6. Ripetere il 5 per sganciare le altre due schede verticali PCIe.
7. Rimuovere la barra trasversale.

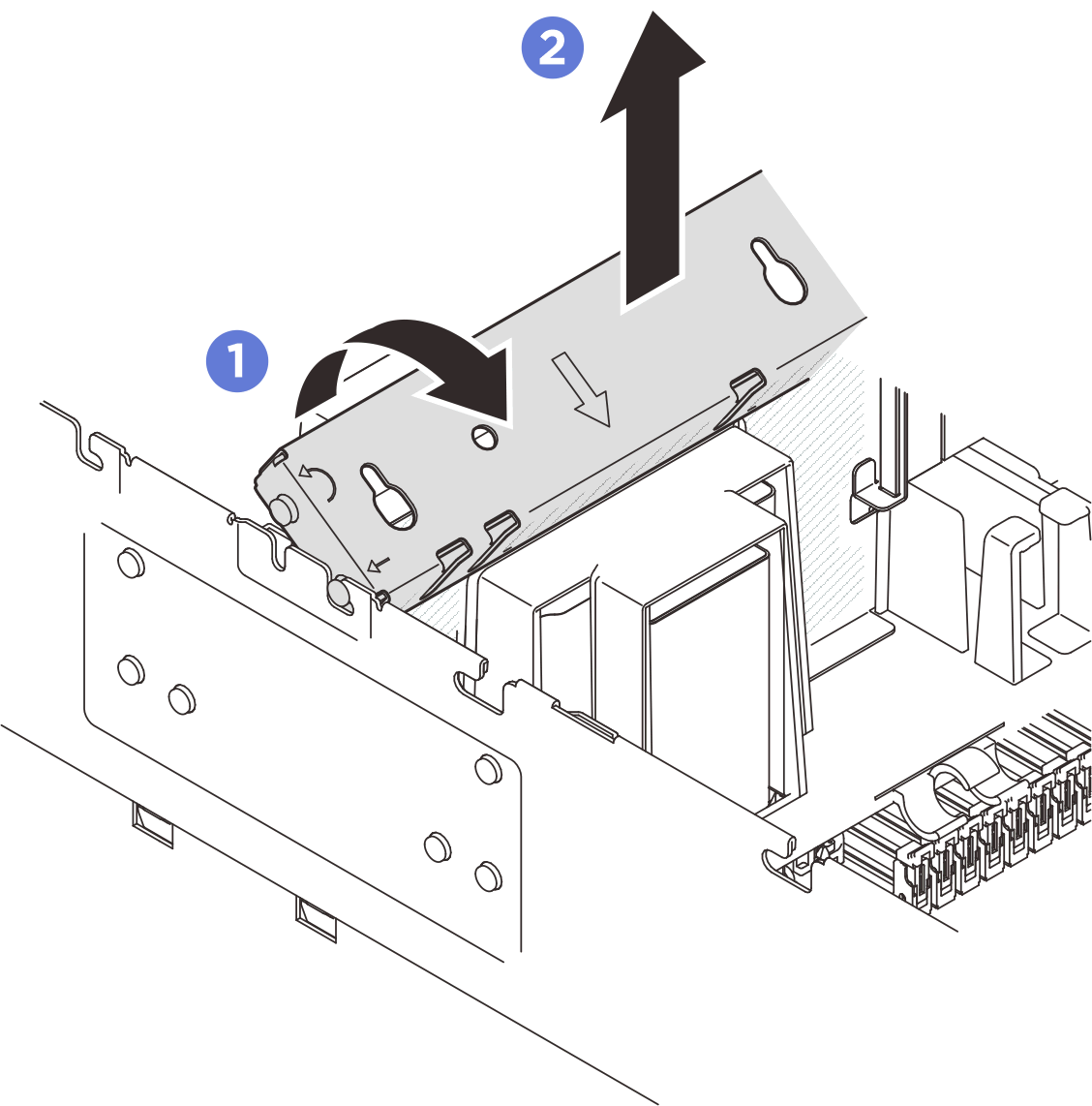

   Figura 3. Rimozione della barra trasversale




   1. Ruotare la barra trasversale verso la parte posteriore del server.
   2. Afferrare e sollevare la barra trasversale per rimuoverla dallo chassis.
