卸下横杆

按照本节中的说明卸下横杆。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

• 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

• 如果服务器安装在机架中，请沿机架滑动导轨滑出服务器以便接触到顶盖，或将服务器从机架中卸下。请参阅更换服务器。

图 1. 横杆位置

1 全长 PCIe 转接件的横杆位置

2 半长 PCIe 转接件的横杆位置

注

插图显示了如何从装有半长 PCIe 转接件的机箱中卸下横杆。该卸下过程同样适用于装有全长 PCIe 转接件的机箱。

过程

1. 如果服务器安装在机架中，请沿机架滑动导轨滑出服务器以便接触到顶盖，或将服务器从机架中卸下。请参阅更换服务器。
2. 卸下前顶盖。请参阅卸下前顶盖。
3. 卸下后顶盖。请参阅卸下后顶盖。
4. 从 PCIe 适配器上拔下所有外部线缆。
5. 从横杆上分离 PCIe 转接件 1。

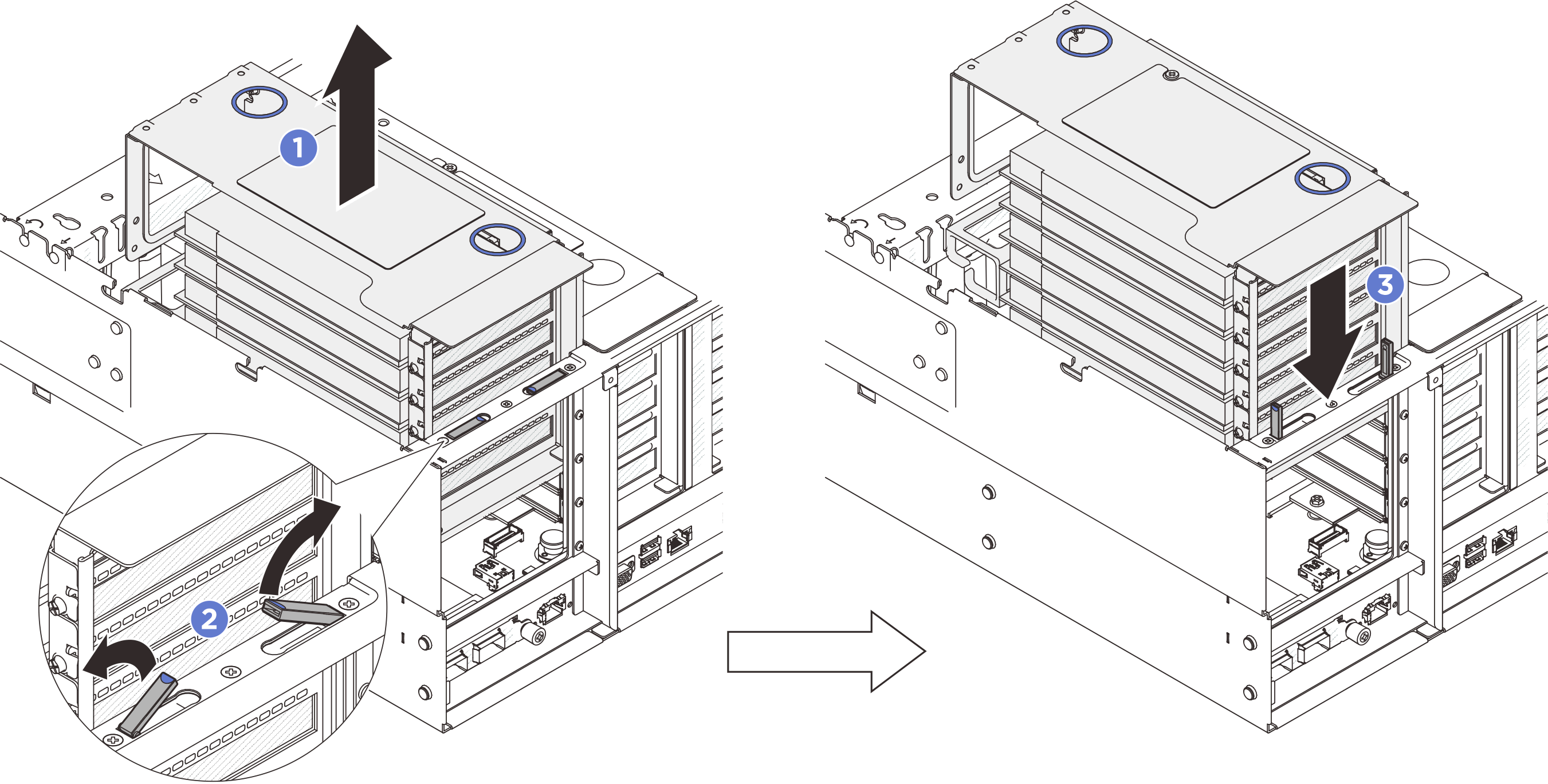

   图 2. 分离 PCIe 转接件




   1. 将 PCIe 转接件从机箱中轻轻提取出来。
   2. 向外提起支架。
   3. 将 PCIe 转接件放在支架顶部。
6. 重复5，以分离其他两个 PCIe 转接件。
7. 卸下横杆。

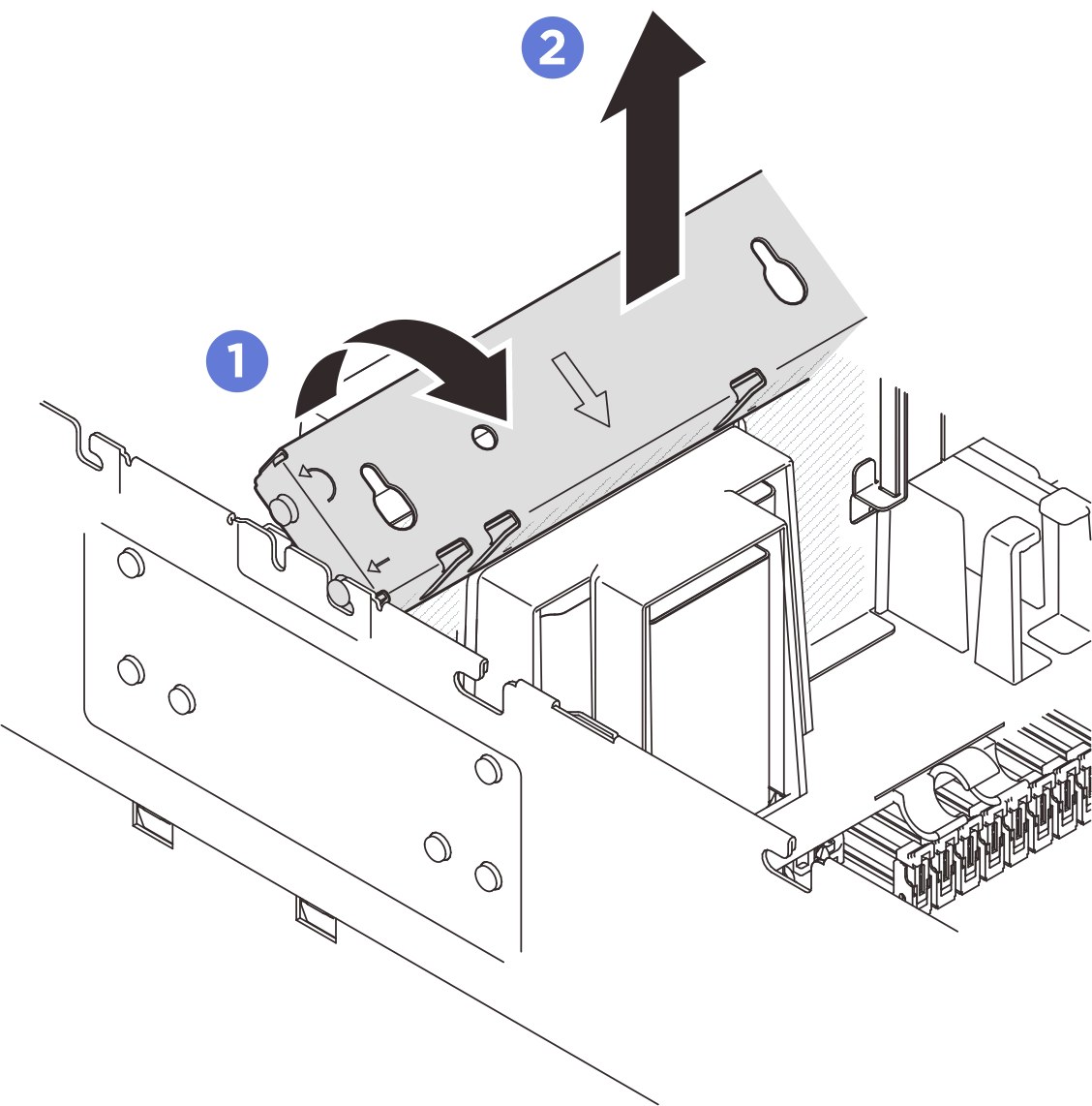

   图 3. 卸下横杆




   1. 向服务器背面旋转横杆。
   2. 抓住并提起横杆以将其从机箱上卸下。
