Instalación de la barra cruzada

Siga las instrucciones de esta sección para instalar la barra cruzada.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.

• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

• Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Figura 1. Ubicación de la barra cruzada

1 Ubicación de la barra cruzada para tarjetas de expansión PCIe de longitud completa

2 Ubicación de la barra cruzada para tarjetas de expansión PCIe de longitud media

Nota

Las ilustraciones muestran cómo instalar una barra cruzada en un chasis con tarjetas de expansión PCIe de longitud media. El procedimiento de instalación es similar para las tarjetas de expansión PCIe de longitud completa.

Procedimiento

1. Instale la barra cruzada.

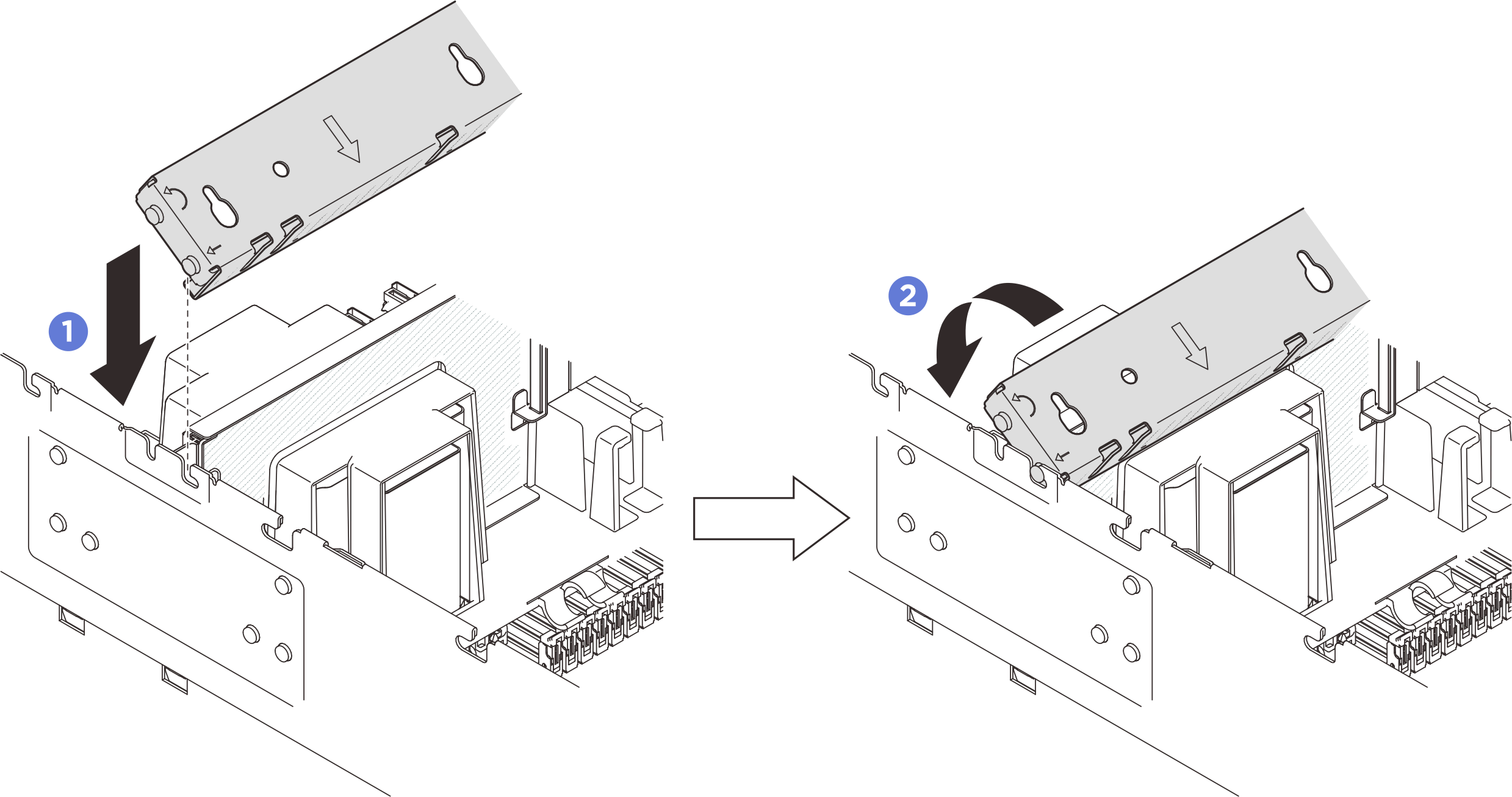

   Figura 2. Instalación de la barra cruzada




   1. Alinee las patillas de guía traseras de la barra cruzada e instálela en las aberturas de los laterales del chasis.
   2. Gire la barra cruzada hacia la parte frontal del servidor para fijarla en su lugar.
2. Fije la tarjeta de expansión PCIe 1 a la barra cruzada.

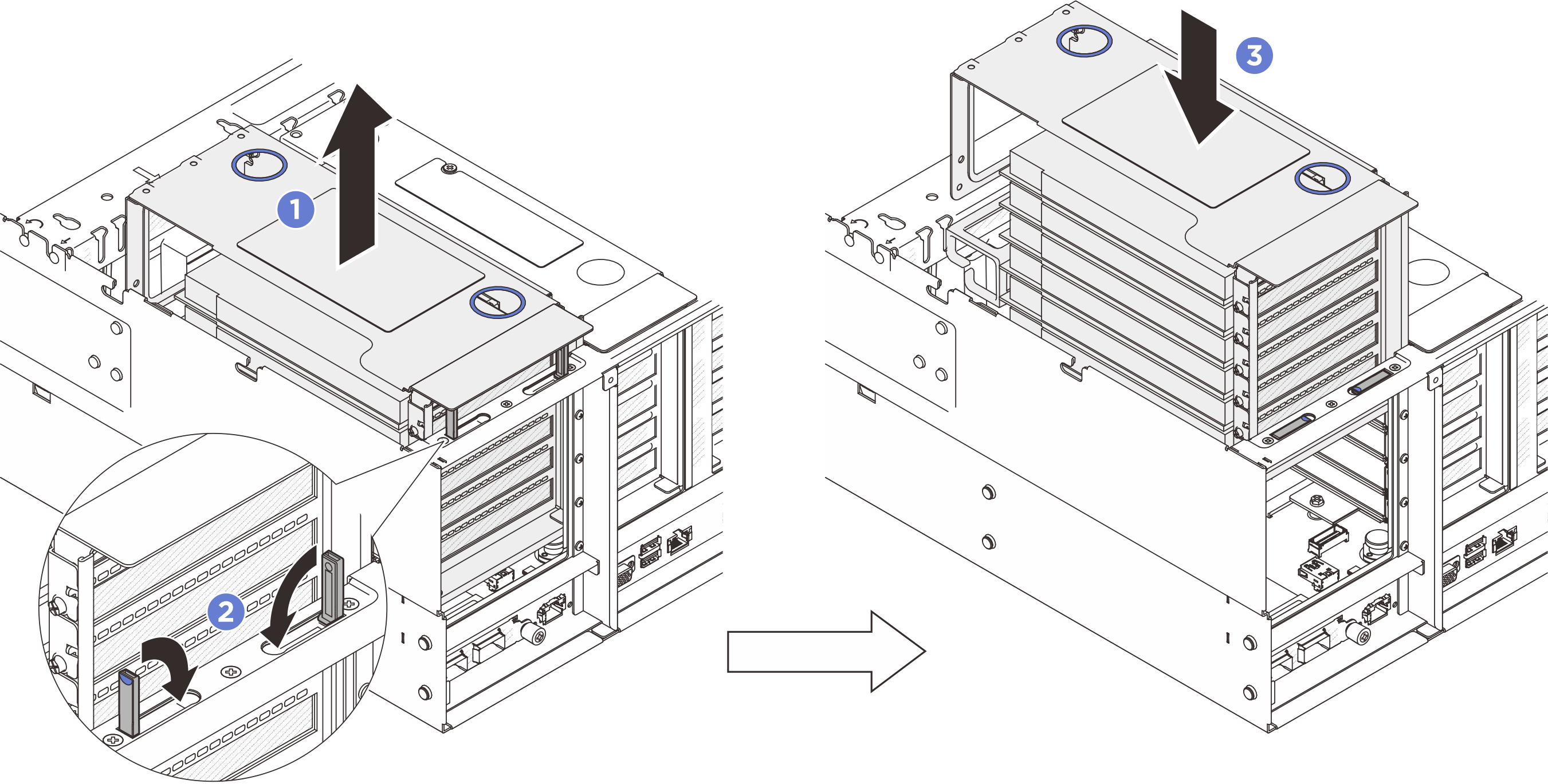

   Figura 3. Fijación de la tarjeta de expansión PCIe




   1. Levante ligeramente la tarjeta de expansión PCIe.
   2. Cierre las patillas.
   3. Empuje la tarjeta de expansión PCIe en el chasis hasta que quede bien colocada.
3. Repita 2 para fijar las otras dos tarjetas de expansión PCIe.
4. Conecte todos los cables externos a los adaptadores de PCIe.
