Installation de la traverse

Suivez les instructions énoncées dans cette section pour installer la traverse.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

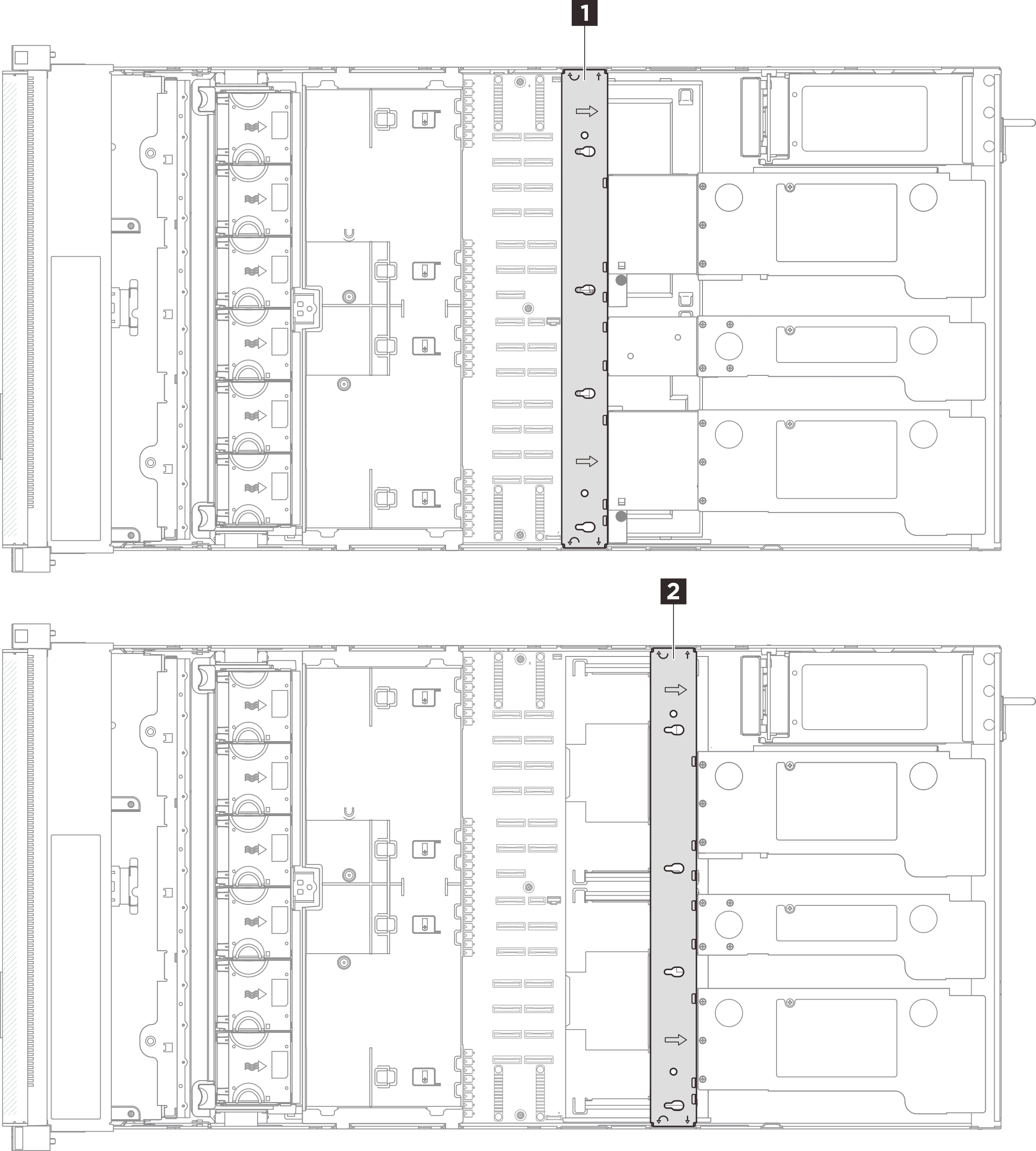

Figure 1. Emplacement de la traverse

1 Emplacement de la traverse pour les blocs mezzanines PCIe pleine longueur

2 Emplacement de la traverse pour les blocs mezzanines PCIe demi longueur

Remarque

Les illustrations montrent comment installer une traverse dans un châssis avec des blocs mezzanines PCIe demi longueur. La procédure d’installation est similaire pour les blocs mezzanines PCIe pleine longueur.

Procédure

1. Installez la traverse.

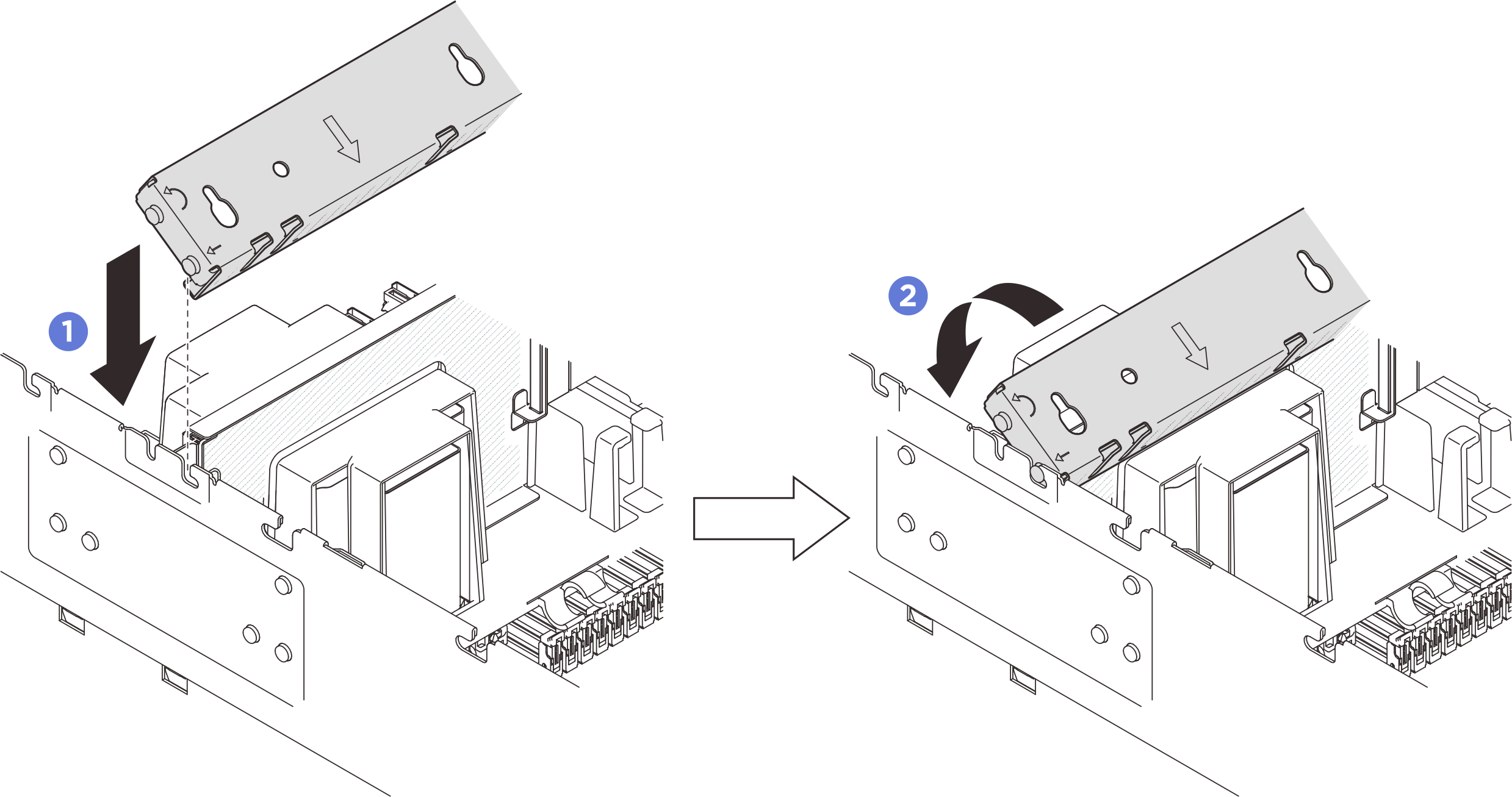

   Figure 2. Installation de la traverse




   1. Alignez les broches de guidage arrière sur la traverse et installez-la dans les ouvertures des côtés du châssis.
   2. Faites pivoter la traverse vers l’avant du serveur pour la fixer en place.
2. Fixez la carte mezzanine PCIe 1 sur la traverse.

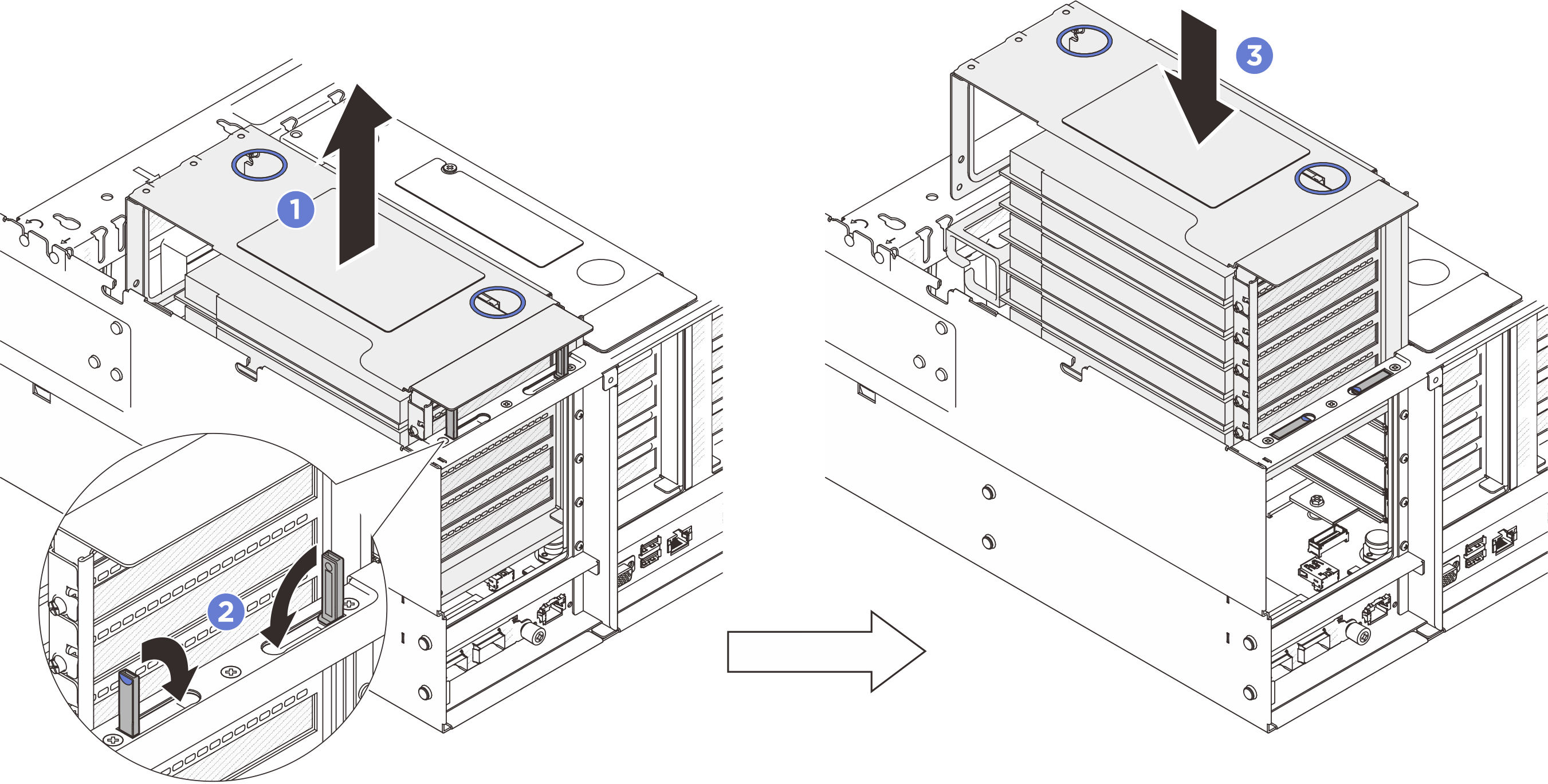

   Figure 3. Fixation de la carte PCIe




   1. Soulevez légèrement la carte mezzanine PCIe.
   2. Fermez les béquilles.
   3. Poussez la carte mezzanine PCIe dans le châssis jusqu’à ce qu’il soit bien installé.
3. Répétez 2 pour fixer les deux autres blocs mezzanines PCIe.
4. Connectez tous les câbles externes aux adaptateurs PCIe.
