Установка поперечной планки

Следуйте инструкциям в этом разделе, чтобы установить поперечную планку.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

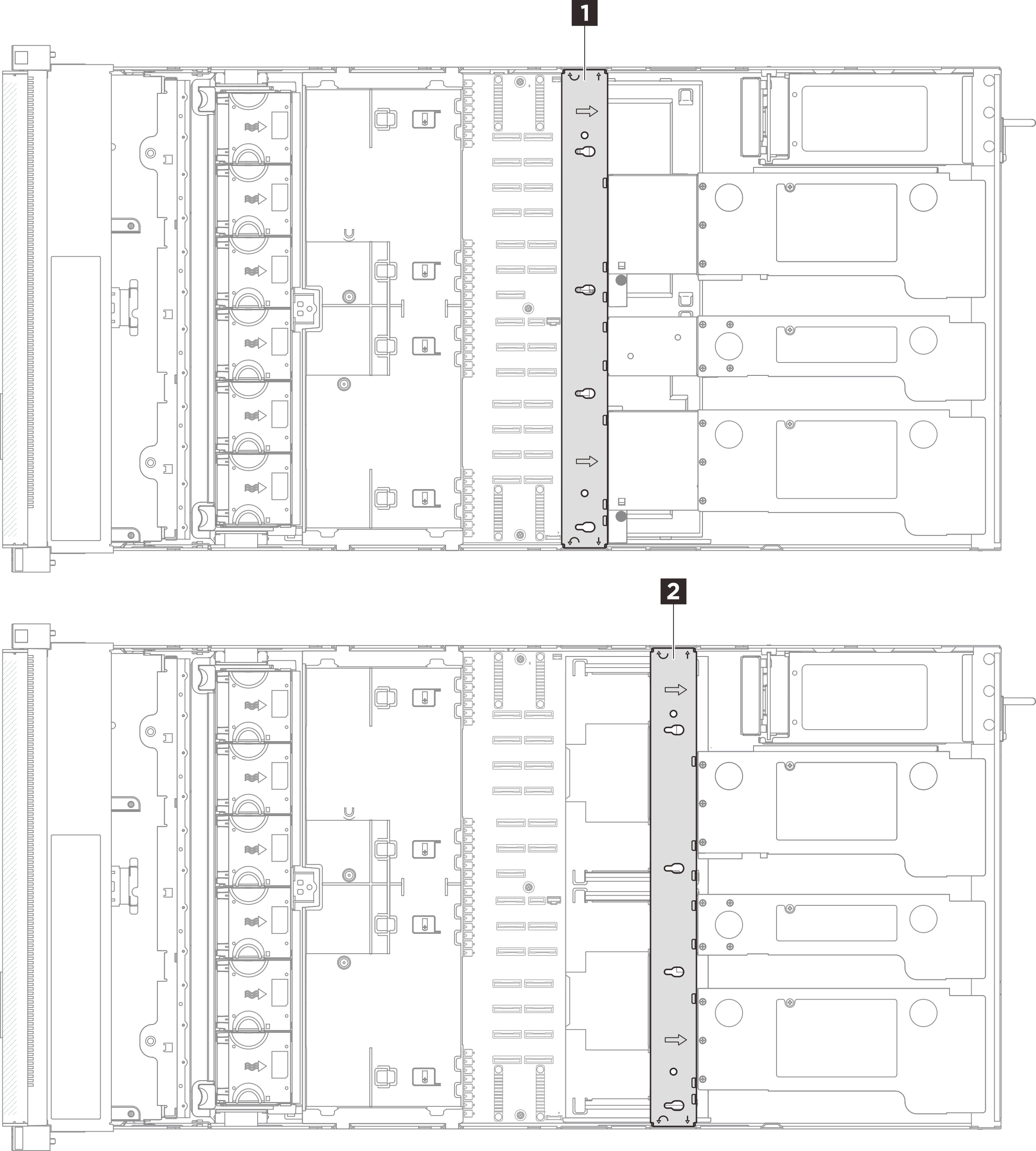

Рис. 1. Расположение поперечной планки

1 Расположение поперечной планки для плат-адаптеров Riser PCIe полной длины

2 Расположение поперечной планки для плат-адаптеров Riser PCIe половинной длины

Прим.

На иллюстрациях показано, как выполняется установка поперечной планки в раму с платами-адаптерами Riser PCIe половинной длины. Для плат-адаптеров Riser PCIe полной длины процедура установки аналогична.

Процедура

1. Установите поперечную планку.

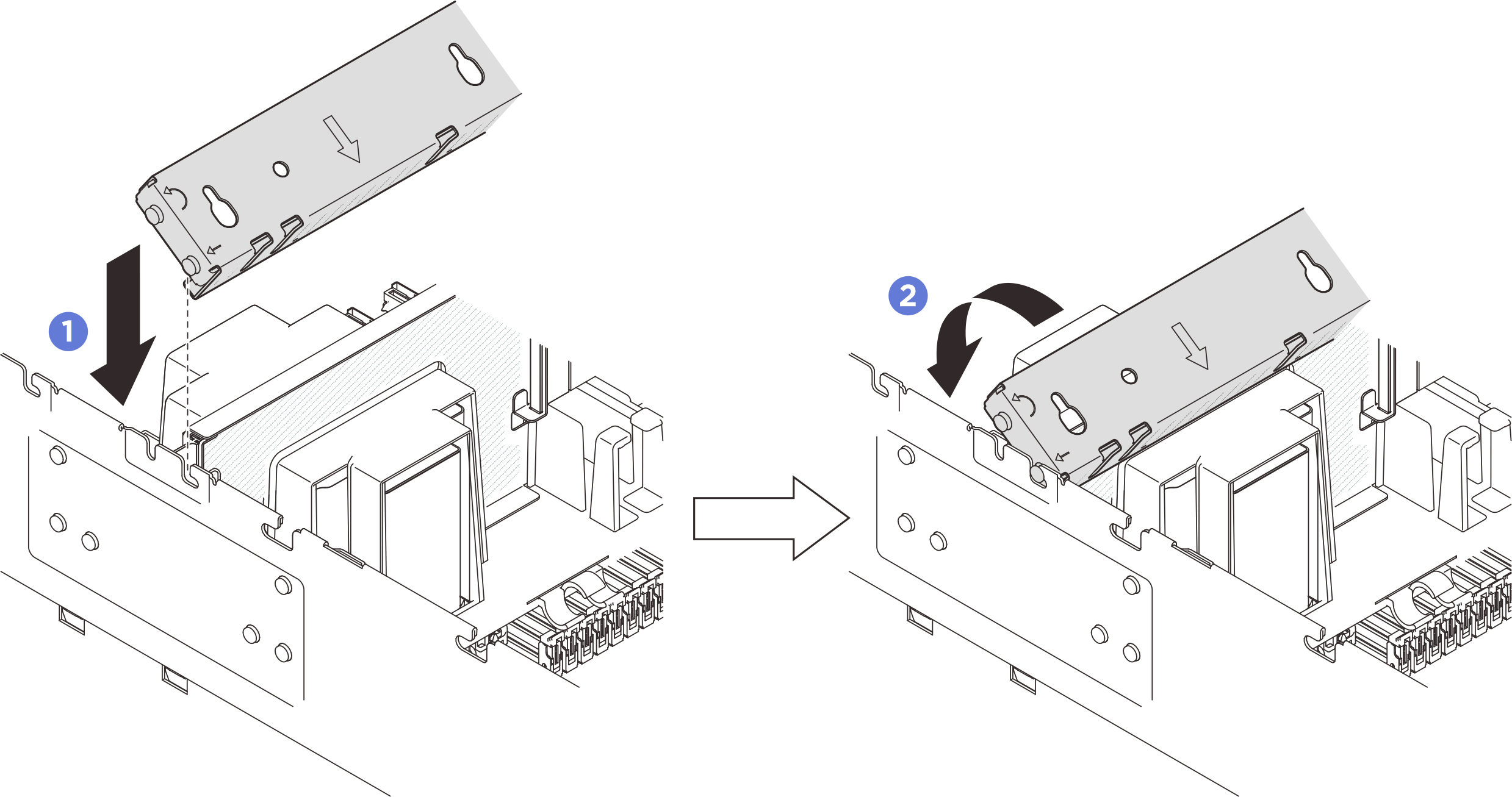

   Рис. 2. Установка поперечной планки




   1. Совместите задние направляющие штырьки на поперечной планке с отверстиями, расположенными по бокам рамы, и установите планку, задвинув штырьки в отверстия.
   2. Поверните поперечную планку к передней части сервера, чтобы зафиксировать ее.
2. Закрепите плату-адаптер Riser PCIe 1 на поперечной планке.

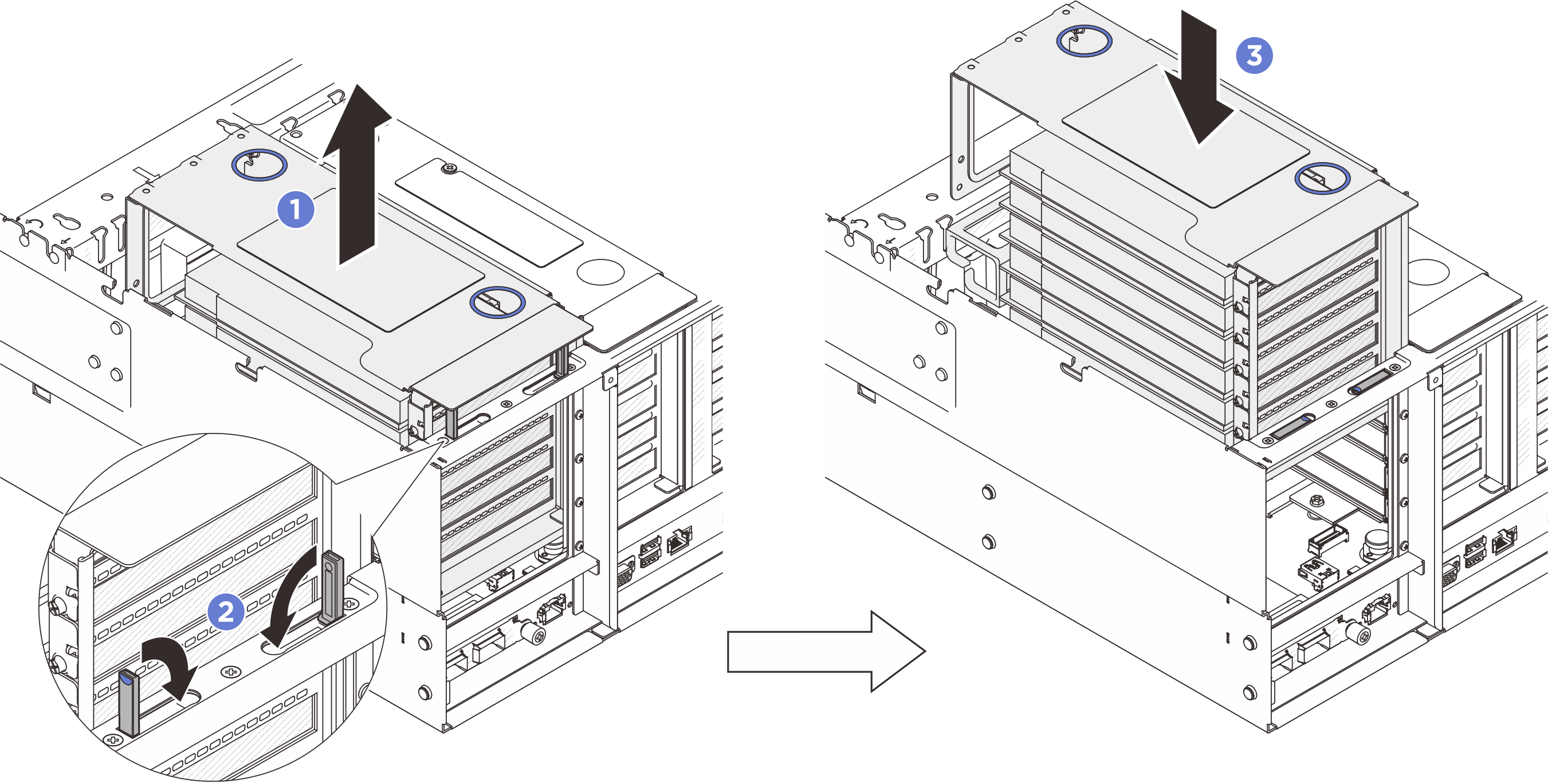

   Рис. 3. Фиксация платы-адаптера Riser PCIe




   1. Слегка приподнимите плату-адаптер Riser PCIe.
   2. Закройте выдвижные опоры.
   3. Задвиньте плату-адаптер Riser PCIe в раму так, чтобы она встала на место.
3. Чтобы зафиксировать две другие платы-адаптеры Riser PCIe, повторите 2.
4. Подключите все внешние кабели к адаптерам PCIe.
