Extracción de una bandeja de unidad

Después de quitar las cadenas de cables derecha e izquierda, puede quitar la bandeja de unidad del estante de unidad. Quitar una bandeja de unidad implica deslizar la bandeja hacia fuera, registrar las ubicaciones de las unidades, quitar las unidades y quitar la bandeja de unidad.

1. Quite el marco biselado de la parte frontal del estante de unidades.
2. Abra el pestillo de la bandeja de unidad, tirando ambas palancas hacia fuera.
3. Utilizando las palancas extendidas, tire hacia fuera con cuidado la bandeja de unidad hasta que esta se detenga. No quite completamente la bandeja de unidad del estante de discos.

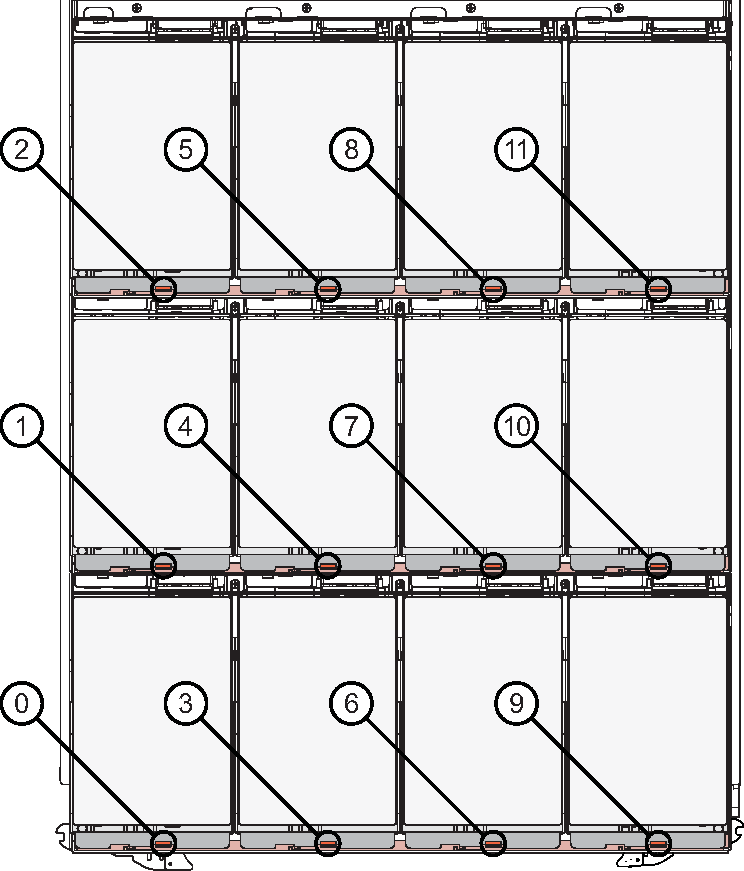

4. Si se ha configurado algún disco, utilice un marcador permanente para anotar la ubicación exacta de cada unidad. Por ejemplo, utilizando el siguiente dibujo como referencia, escriba el número de ranura correspondiente en la parte superior de cada unidad.



   Atención

   Posible pérdida de acceso a los datos: Asegúrese de registrar la ubicación exacta de cada unidad antes de quitarla.
5. Quite las unidades de la bandeja de unidad:
   1. Tire hacia atrás, con cuidado, el pestillo de liberación naranjo que se puede ver en la parte frontal central de cada unidad. En la siguiente imagen se muestra el pestillo de liberación naranjo de cada una de las unidades.



   2. Eleve la manija de la unidad a la posición vertical.
   3. Utilice la manija para levantar la unidad desde la bandeja de unidad.



   4. Coloque la unidad en una superficie plana, antiestática y alejada de dispositivos magnéticos.
      Atención

      Posible pérdida de acceso a los datos: Los campos magnéticos pueden destruir todos los datos de la unidad y causar daños irreparables a los circuitos de la unidad. Para evitar la pérdida de acceso a los datos y el daño a las unidades, siempre mantenga las unidades alejadas de dispositivos magnéticos.
6. Siga estos pasos para quitar la bandeja de unidad:

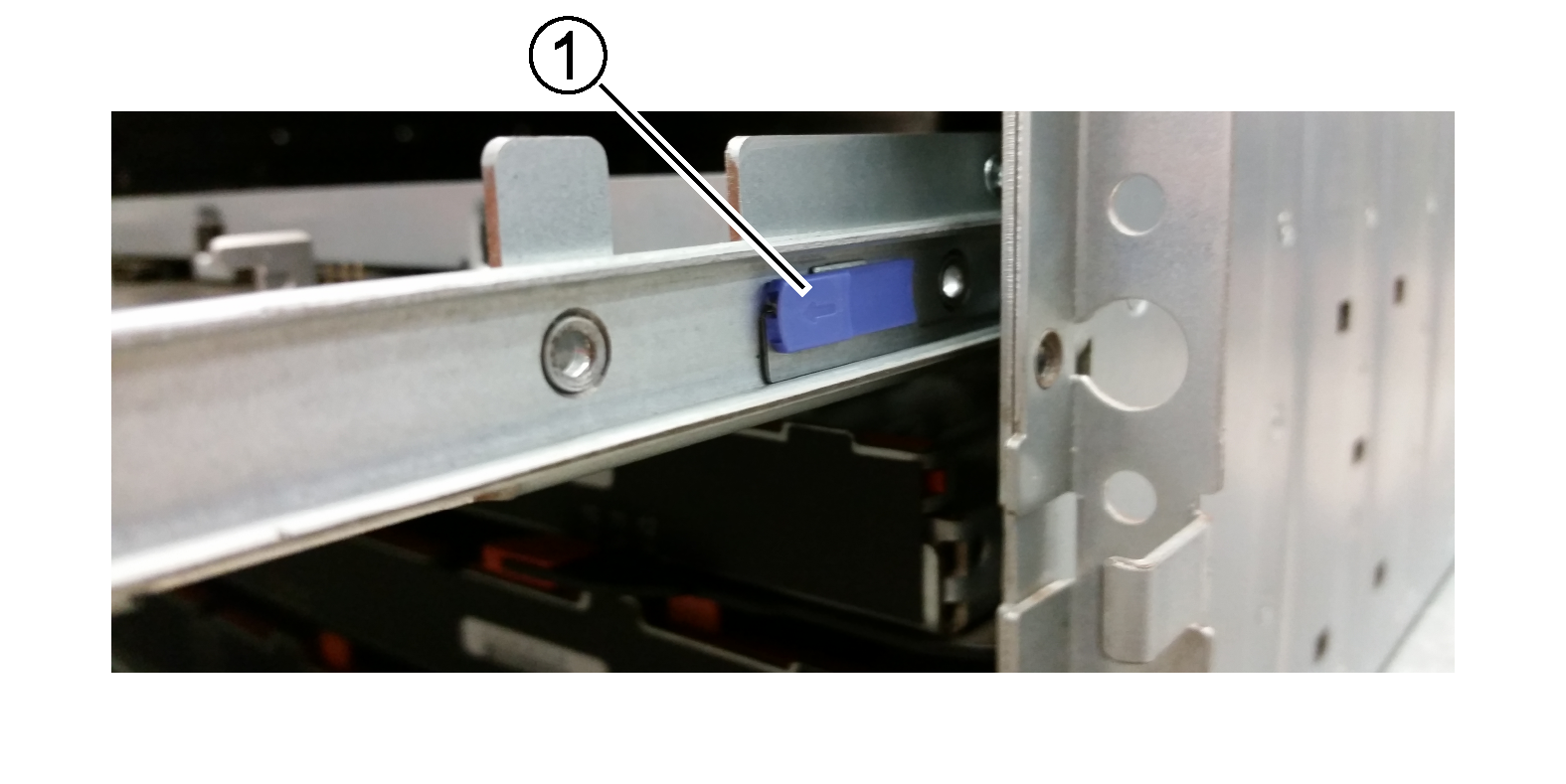

   1. Ubique la palanca de liberación plástica en cada lado de la bandeja de unidad.




      1	Palanca de liberación de la bandeja de unidad

   2. Abra ambas palancas de liberación al tirar los pestillos hacia usted.
   3. Mientras sujeta ambas palancas de liberación, tire la bandeja de unidad hacia usted.
   4. Quite bandeja de unidad del estante de unidad.
