LED del panel de pantalla del operador
Los LED en el panel de la pantalla frontal del estante de discos indica si el estante de discos funciona normalmente o si hay problemas con el hardware.
En la siguiente tabla se describen los tres LED del panel de la pantalla del operador, utilizados en los estantes de discos DM600S, DM240S y DM120S:
| icono de LED | Nombre del LED | Estado | Descripción |
|---|---|---|---|
 | Alimentación | Verde sólido | Una o más fuentes de alimentación suministran alimentación al estante de discos. |
 | Atención | Ámbar sólido | Se produjo un error con la función de una o más FRU: el estante de discos, las unidades de disco, los módulos IOM12 o las fuentes de alimentación. Revise los mensajes de sucesos para determinar las acciones correctivas que se tomarán. |
| Ámbar parpadeante | La Id. del estante está en estado pendiente. Realice un ciclo de alimentación al estante de discos para que la Id. del estante surta efecto. | ||
 | Ubicación | Azul sólido | El administrador del sistema activó esta función de LED para ayudar a ubicar físicamente el estante de discos que requiere mantenimiento. Nota El LED de ubicación que se encuentra en el panel de la pantalla del operador y ambos módulos IOM12 se iluminan cuando esta función de LED está activada. El LED de ubicación se apaga automáticamente después de 30 minutos. |
Según el modelo del estante de discos, el aspecto del panel de la pantalla del operador será diferente; sin embargo, los tres LED están dispuestos de la misma forma.

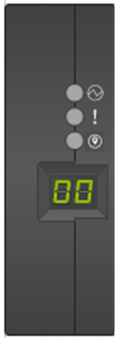

La siguiente ilustración corresponde a un panel de la pantalla del operador de un estante de discos DM240S con la tapa del extremo encendida:
