LED del módulo IOM12
Los LED en el módulo IOM12 indican si el módulo funciona normalmente, si está listo para el tráfico de E/S y si hay algún problema con el hardware.
En la siguiente tabla se describen los LED del módulo IOM12 asociados con la función del módulo y la función de cada puerto SAS en el módulo.

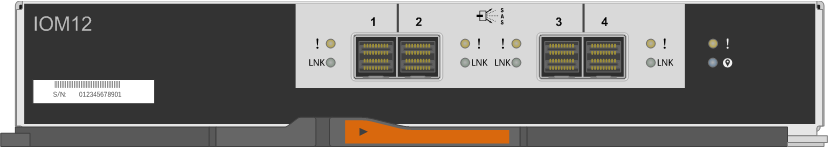

La siguiente ilustración corresponde a un módulo IOM12:
El módulo IOM12 se utiliza en los estantes de discos DM600S, DM240S y DM120S.
| icono de LED | Nombre del LED | Estado | Descripción |
|---|---|---|---|
 | Atención | Ámbar sólido | Función del módulo IOM12: se produjo un error con la función del módulo IOM12. Función de puerto SAS: Menos de los cuatro carriles de SAS establecieron un enlace (con un adaptador o con otro estante de discos). Revise los mensajes de sucesos para determinar las acciones correctivas que se tomarán. |
| ENLACE | Enlace de puerto | Verde sólido | Uno más de los cuatro carriles de SAS establecieron un enlace (con un adaptador o con otro estante de discos). |
 | Ubicación | Azul sólido | El administrador del sistema activó esta función de LED para ayudar a ubicar físicamente el estante de discos con el módulo IOM12 que presenta fallas. Nota El LED de ubicación que se encuentra en el panel de la pantalla del operador y ambos módulos IOM12 se iluminan cuando esta función de LED está activada. El LED de ubicación se apaga automáticamente después de 30 minutos. |
