Substituição de um IOM

Os módulos de E/S (IOMs) fornecem inteligência para operações de E/S da prateleira de unidade. As prateleiras de unidade DE120S, DE240S e DE600S possuem dois módulos. Se um IOM falhar, você deverá substituí-lo o quanto antes.

  • Você tem um IOM de substituição que é compatível com o modelo da prateleira de unidade.

  • Use uma pulseira antiestática ou tome outra precaução antiestática.

  • Você tem rótulos para identificar cada cabo que está conectado ao IOM.

Use este procedimento para substituir um IOM nas seguintes prateleiras:

  • Prateleira de unidade DE120S, que contém 12 unidades

  • Prateleira de unidades DE240S que contém 24 unidades

  • Prateleira de unidade DE600S que contém 60 unidades

A figura a seguir mostra a parte traseira de uma prateleira da unidade DE120S ou DE240S com dois IOMs:


ItemDescrição
Prateleira de unidade com dois IOMs acima das caixas de alimentação dos ventiladores

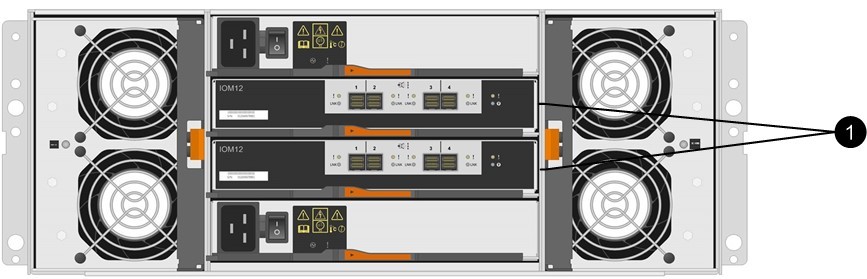

A figura a seguir mostra a parte traseira de uma prateleira de unidade DE600S com dois IOMs:


ItemDescrição
Prateleira de unidade com dois IOMs entre as duas caixas de alimentação
Você pode substituir um IOM enquanto a matriz de armazenamento está ligada e executando operações de E/S do host, desde que as condições a seguir sejam verdadeiras:

  • O segundo IOM na prateleira de unidade tenha um status Ideal.

  • O campo OK para remover na área Detalhes do Recovery Guru no ThinkSystem System Manager exiba Sim, indicando que é seguro remover esse componente.

    Atenção
    Se o segundo IOM na prateleira de unidade não tiver status Ideal ou se o Recovery Guru indicar que não está OK para remover o IOM, entre em contato com o suporte técnico.
  • Preparação para remover um IOM
    Antes de remover um módulo de E/S (IOM), colete dados de suporte sobre seu sistema de armazenamento e localize o componente com falha.
  • Remoção de um IOM
    Ao remover um módulo de E/S (IOM), desconecte os cabos SAS e deslize o IOM para fora da prateleira de unidade.
  • Instalação de um IOM
    Ao instalar um IOM, deslize-o para a prateleira, feche a alça do came para prendê-lo e reconecte os cabos SAS.
  • Depois de substituir um IOM
    Depois de instalar um novo IOM e reconectar os cabos SAS, você deve se certificar de que ele está funcionando corretamente. Em seguida, é possível reunir dados de suporte e retomar as operações.
