Sustitución de un IOM

Los módulos de I/O (IOM) proporcionan la inteligencia para las operaciones de E/S del estante de la unidad. Los estantes de las unidades DE120S, DE240S y DE600S tienen dos. Si un IOM falla, debe sustituirlo lo antes posible.

  • Tiene un IOM de sustitución compatible con su modelo de estante de la unidad.

  • Tiene una muñequera antiestática o ha tomado otras precauciones para prevenir la electricidad estática.

  • Debe tener etiquetas para identificar cada cable conectado al IOM.

Utilice este procedimiento para sustituir un IOM en los siguientes estantes:

  • Estante de la unidad DE120S, que contiene 12 unidades

  • Estante de la unidad DE240S que contiene 24 unidades

  • Estante de la unidad DE600S que contiene 60 unidades

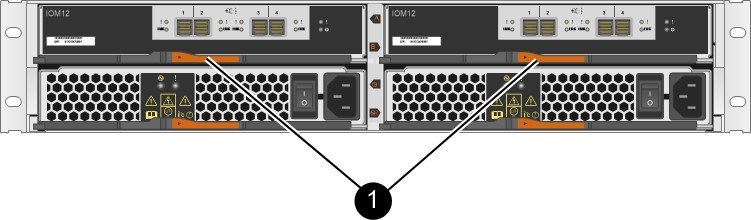

La siguiente ilustración muestra la parte posterior de un estante de las unidades DE120S o DE240S con los dos IOM:


ElementoDescripción
Estante de la unidad con dos IOM sobre los botes de ventilador de alimentación

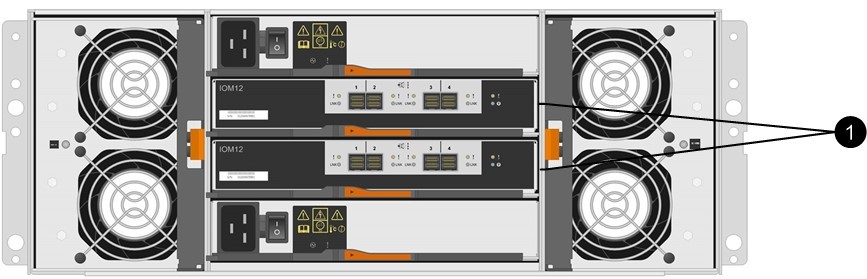

La siguiente ilustración muestra la parte posterior de un estante de la unidad DE600S con los dos IOM:


ElementoDescripción
Estante de la unidad con dos IOM entre los dos botes de alimentación
Puede sustituir un IOM mientras que la matriz de almacenamiento esté encendida y realizar operaciones de host de E/S, siempre que las siguientes condiciones sean verdaderas:

  • El segundo IOM en el estante de la unidad muestra un estado óptimo.

  • El campo Listo para extraer en el área de detalles de Recovery Guru en ThinkSystem System Manager muestra Sí, lo que indica que es seguro quitar este componente.

    Atención
    Si el segundo IOM en el estante de la unidad no está en estado óptimo o si Recovery Guru indica que no es correctto extraer el IOM, póngase en contacto con el soporte técnico.
  • Preparación para quitar un IOM
    Antes de quitar un módulo de E/S (IOM), recopile datos de soporte sobre su sistema de almacenamiento y ubique el componente con fallas.
  • Extracción de un IOM
    Cuando quita un módulo de E/S (IOM), desconecta los cables SAS y desliza el IOM para sacarlo del estante de la unidad.
  • Instalación de un IOM
    Cuando instale un IOM, deslice el IOM en el estante, cierre el asa de leva para fijar el IOM en su lugar, y vuelva a conectar los cables SAS.
  • Después de sustituir un IOM
    Después de instalar un nuevo IOM y de volver a conectar los cables SAS, debe confirmar que el nuevo IOM funciona correctamente. Posteriormente, se pueden recopilar datos de soporte y reanudar el funcionamiento.
