Extracción de un IOM

Cuando quita un módulo de E/S (IOM), desconecta los cables SAS y desliza el IOM para sacarlo del estante de la unidad.

1. Colóquese protección antiestática.
2. Descomprima el nuevo IOM y colóquelo en una superficie plana cerca del estante de la unidad.

   Guarde todos los materiales de embalaje para su uso cuando devuelva el IOM con fallas.

3. Etiquete cada cable conectado al IOM.
4. Desconecte todos los cables del IOM.

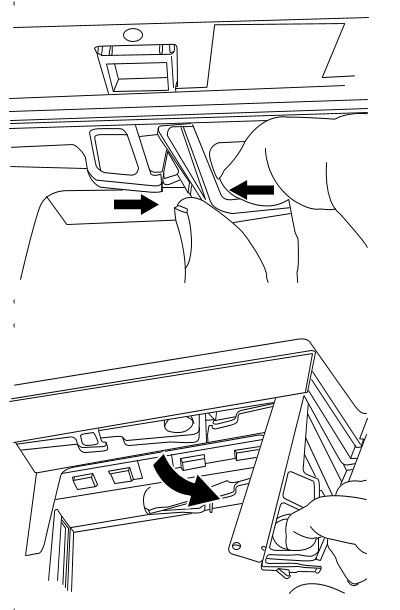

5. Apriete el pestillo del asa de leva hasta que se suelte, luego abra el asa de leva hacia la derecha para liberar el IOM desde la placa media.


6. Con ambas manos, retire el IOM del estante del disco.

   Cuando quite el IOM, una compuerta pivotará en su lugar, de modo de bloquear la bahía vacía, lo cual facilita el flujo de aire y la refrigeración.
