Remoção de um IOM

Ao remover um módulo de E/S (IOM), desconecte os cabos SAS e deslize o IOM para fora da prateleira de unidade.

  • Use uma pulseira antiestática ou tome outra precaução antiestática

  • Você tem o IOM de substituição.

  1. Coloque sobre proteção antiestática.
  2. Retire o novo IOM da embalagem e coloque-o sobre uma superfície plana, perto da prateleira de unidade.

    Guarde os materiais de embalagem para uso ao retornar o IOM com falha.

  3. Identifique cada cabo que está conectado ao IOM.
  4. Desconecte todos os cabos do IOM.

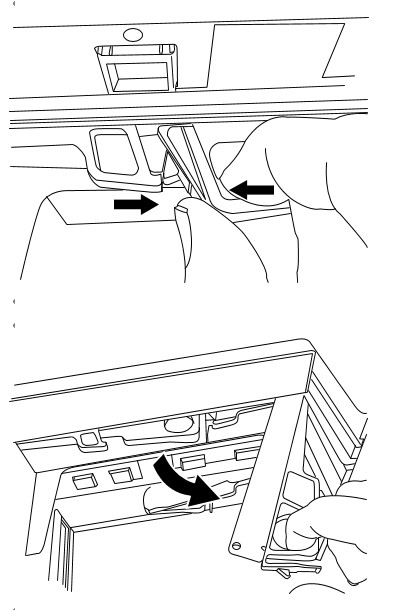

  5. Pressione a trava na alça do came até que ele seja liberado e, em seguida, abra a alça do came para a direita para liberar o IOM do painel intermediário.

  6. Usando as duas mãos, retire o IOM da prateleira de disco.

    Quando você remover o IOM, uma aba se desloca para o lugar para bloquear o compartimento vazio, ajudando a manter o fluxo de ar e o resfriamento.
