IOM の取り外し

I/O モジュール (IOM) を取り外す場合は、SAS ケーブルを取り外し、IOM をドライブ・シェルフから引き出します。

1. 帯電防止保護を身に付けます。
2. 新しい IOM を開梱して、ドライブ・シェルフの近くの平らな場所に置きます。

   故障した IOM を返却する場合に備え、すべての梱包材を保管しておきます。

3. IOM に取り付けられている各ケーブルにラベルを付けます。
4. IOM からすべてのケーブルを取り外します。

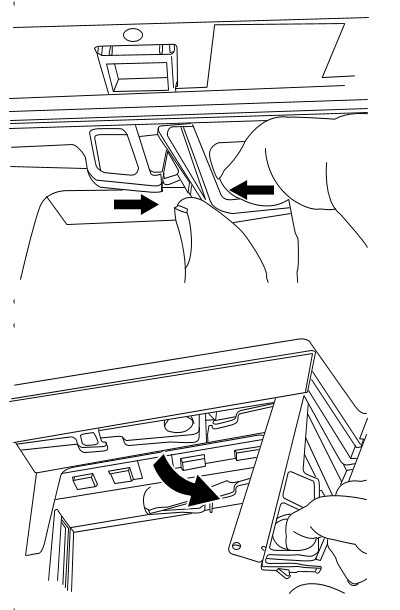

5. カム・ハンドルのラッチが開くまで押し込んでから、カム・ハンドルを右に開き、ミッドプレーンから IOM を解放します。


6. 両手で IOM をディスク・シェルフから引き出します。

   IOM を取り外す際は、フラップが所定の位置にスイングして空のベイをブロックし、通気性と冷却性を維持します。
